बिल्डिंग घटकों के लिए En13381-8 मानक DX8364 अग्नि प्रतिरोध परीक्षण - ऊर्ध्वाधर और क्षैतिज भट्टियां ISO834-1फायर लैब परीक्षण मशीन

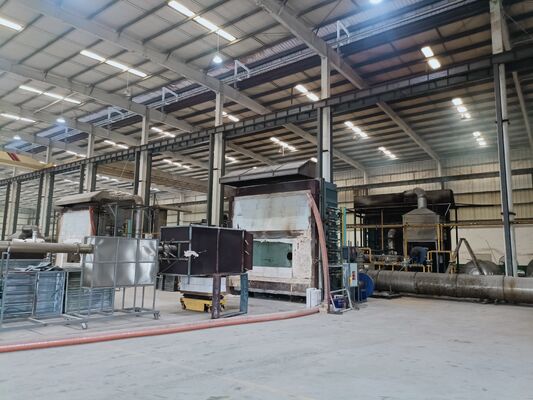

भवन निर्माण सामग्री अग्नि प्रतिरोध परीक्षण भट्टी

परीक्षण का दायरा:

1. अग्नि क्षेत्र एक तरफ 3000 (मिमी) की मोटाई के साथ एक प्रबलित कंक्रीट लोड-असर दीवार है, आग प्रतिरोध के लिए एक सुरक्षात्मक परत (अग्निरोधी कोटिंग) के साथ एक स्टील संरचना लोड-असर दीवार, और हल्के स्टील कील लोड-असर वाली दीवारें और टुकड़े टुकड़े वाली लकड़ी लोड-असर वाली दीवारें जैसी सामग्री। विभिन्न क्रॉस-सेक्शन और चौड़ाई के साथ दीवार के भीतर चयनित बिंदुओं का तापमान निर्धारित करें।

2. गैर पुन: कॉन्फ़िगर करने योग्य अनुलग्नकों का अग्नि प्रतिरोध परीक्षण। गैर भार सहने वाली दीवारों के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण

भट्ठी के अंदर शुद्ध आकार 4200 × 4008 × 1500 (मिमी) है, और नमूना अग्नि क्षेत्र 4200 × 4800 (मिमी) है

परीक्षण का दायरा: यह एक साथ समान कामकाजी परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का परीक्षण कर सकता है, जैसे कि अग्निरोधक दरवाजे और खिड़कियां, कांच, अग्निरोधक सामग्री, आदि। यह उच्च दक्षता के साथ बड़े अग्नि डिब्बों और अग्नि विभाजन घटकों (जैसे बड़े क्षेत्र के फ़ायरवॉल), अग्नि प्रतिरोधी ग्लास विभाजन, अग्नि प्रतिरोधी रोलिंग शटर पर अग्नि प्रतिरोध परीक्षण भी कर सकता है। यह एक साथ कई अलग-अलग या समान नमूनों का परीक्षण कर सकता है।

3. लोड-बेयरिंग कॉलम के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण

भट्ठी के अंदर जाल का आकार 3000 × 3000 × 4700 (मिमी) है, और आग के नीचे नमूने की ऊंचाई 3000-4600 मिमी है (स्तंभ की कुल ऊंचाई 3600-5200 मिमी है)। नमूने का अधिकतम क्रॉस-सेक्शनल आकार 800 मिलीमीटर x 800 मिलीमीटर या Φ 800 मिलीमीटर है।

कुल अक्षीय भार 15000kN है, और ऊपरी और निचला विलक्षण भार दोनों 1000kN हैं।

परीक्षण का दायरा:

1. 3600-5300 मिलीमीटर की ऊंचाई और 3000-4700 मिलीमीटर की आग प्रतिरोध ऊंचाई के साथ प्रबलित कंक्रीट स्तंभों पर अग्नि प्रतिरोध परीक्षण आयोजित करें, और विभिन्न क्रॉस-अनुभागीय आकृतियों और आकारों के एकल और एकाधिक समग्र भार का सामना करें।

2. विभिन्न क्रॉस-सेक्शनल आकृतियों और आकारों की सुरक्षात्मक परतों (अग्निरोधक कोटिंग्स) के साथ स्टील संरचनात्मक स्तंभों का अग्नि प्रतिरोध प्रदर्शन परीक्षण, स्तंभ की ऊंचाई 3600 से 5300 मिलीमीटर तक और आग की ऊंचाई 3000 से 4700 मिलीमीटर तक होती है, जो एकल और एकाधिक समग्र भार का सामना करने में सक्षम होती है।

3. कॉलम के अंदर विभिन्न क्रॉस-सेक्शन और गहराई के चयनित माप बिंदुओं पर तापमान माप।

4. सभी तरफ से आग के संपर्क में आने वाली अन्य वस्तुओं (जैसे तिजोरियां) के लिए अग्नि प्रतिरोध परीक्षण।

अग्नि द्वारों के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण। हमारे द्वारा नीचे दिया गया कॉन्फ़िगरेशन केवल संदर्भ के लिए है;

आवेदन का दायरा: भार वहन करने वाले और गैर भार वहन करने वाले घटकों जैसे दीवारों, बीम, कॉलम, फर्श, छत, छत आदि के लिए उपयुक्त। अन्य घटकों, अनुलग्नकों या संरचनाओं को संदर्भित और अपनाया जा सकता है। यह परीक्षण मशीन GB/T9978.1-9 और ISO834-1-9 मानकों के सभी घटकों के परीक्षण के लिए उपयुक्त है।

मानकों के अनुरूप: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "भवन घटकों के लिए अग्नि प्रतिरोध परीक्षण विधियाँ - भाग 1: सामान्य आवश्यकताएँ", ISO834-1-1999 "भवन घटकों के लिए अग्नि प्रतिरोध परीक्षण - भाग 1: सामान्य आवश्यकताएँ"

मुख्य पैरामीटर:

प्रयोगशाला: 4.5M (लंबाई) x 4.5M (चौड़ाई) x 3.5M (ऊंचाई), घर के अंदर उच्च तापमान इन्सुलेशन सामग्री का उपयोग करना।

लोडिंग डिवाइस: इमारतों के अंदर ब्रिज क्रेन को ले जाने के लिए मैकेनिकल लोडिंग का उपयोग किया जाता है। यह एक समान लोडिंग, केंद्रीकृत लोडिंग, अक्षीय लोडिंग या विलक्षण लोडिंग का अनुकरण कर सकता है।

समर्थन फ्रेम: चार रोलर्स के माध्यम से फ्रेम से जुड़ा एक पच्चर के आकार का ब्रैकेट।

थर्मोकपल: भट्ठी थर्मोकपल, टेम्परिंग थर्मोकपल, मोबाइल थर्मोकपल, आंतरिक थर्मोकपल, विभिन्न क्षेत्रों में वितरित पर्यावरणीय तापमान थर्मोकपल आदि शामिल हैं।

फर्नेस दबाव मापने की जांच: ± 2Pa की माप सटीकता के साथ टी-आकार की मापने की जांच

परीक्षण टुकड़ा अंतराल माप जांच: ± 0.1 मिमी 6 मिमी के व्यास के साथ और ± 0.2 मिमी 25 मिमी के व्यास के साथ

दहन प्रणाली: वाल्व प्रणाली (10 मीटर के भीतर), नोजल (20 से कम नहीं), विनियमन वाल्व

दहन गैस स्रोत: 95% से अधिक शुद्धता वाला प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस प्रवाह दर: 0-100L/मिनट, माप सटीकता स्तर 2.5

वायु प्रवाह दर: 0-50m³ /मिनट, माप सटीकता ≤±0.5m³ /मिनट

भंडारण टैंक क्षमता: ≥ 50 किग्रा x 6

फर्नेस तापमान नियंत्रण प्रणाली: अधिकतम 10 नमूना बिंदु

वेंटिलेशन प्रणाली और नियंत्रण वायु वाल्व, आदि

नमूने की पिछली सतह पर दीप्तिमान ऊष्मा की माप सीमा: 0~10 W/cm²

भट्ठी के अंदर का तापमान और दबाव नियंत्रण कंप्यूटर के RS485 के माध्यम से नियंत्रण प्रणाली से जुड़ा हुआ है। दहन परीक्षण के लिए उपयोग किए जाने वाले सेंसर, जैसे थर्मोकपल और प्रेशर सेंसर, के डीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है और फिर डिस्प्ले और स्टोरेज के लिए कंप्यूटर सिस्टम में प्रेषित किया जाता है।

नोट: भवन घटकों के लिए अग्नि प्रतिरोध परीक्षण उपकरण का विशिष्ट कार्यान्वयन उन उत्पादों पर आधारित होना चाहिए जिन्हें ग्राहकों को अनावश्यक लागत से बचने के लिए परीक्षण करने की आवश्यकता है। उदाहरण के लिए, सार्वजनिक सुरक्षा मंत्रालय के तियानजिन फायर रिसर्च इंस्टीट्यूट के पास भवन निर्माण घटकों के लिए पांच अलग-अलग अग्नि प्रतिरोध परीक्षण उपकरण हैं, जिनमें लोड-असर बीम और स्लैब के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण, लोड-असर वाली दीवारों के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण, 3000 × 3000 × 1500 (मिमी) के फर्नेस नेट आयाम, 3000 × 3000 (मिमी) के नमूना अग्नि क्षेत्र और कुल असर क्षमता शामिल हैं। 2000kN.

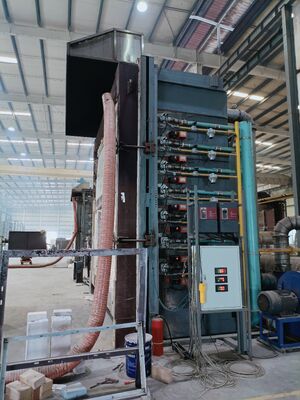

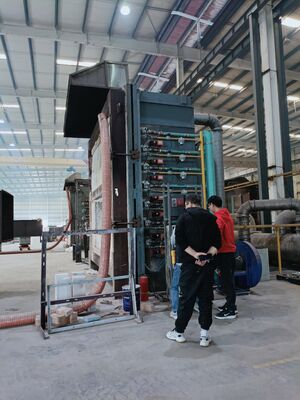

ऊर्ध्वाधर भट्ठी:

आवेदन का दायरा: मानक अग्नि स्थितियों के तहत क्षैतिज भवन घटकों जैसे दीवारों, बीम, कॉलम, फर्श, छत इत्यादि की अग्नि प्रतिरोध विशेषताओं को निर्धारित करने के लिए उपयुक्त।

मानकों के अनुरूप: GB/T9978.1-2008, ISO834-1:1999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008, ISO834-6:200 परीक्षण आवश्यकताओं की प्रतीक्षा में।

प्रदर्शन विशेषताएं: उच्च परिशुद्धता मल्टी बिट अधिग्रहण कार्ड का उपयोग प्रत्येक चैनल के लिए तापमान, दबाव और प्रवाह दर जैसे विभिन्न डेटा एकत्र करने के लिए किया जाता है। माइक्रो कंप्यूटर विश्लेषण, प्रसंस्करण और नियंत्रण के माध्यम से दहन प्रक्रिया के दौरान उत्पन्न वास्तविक जानकारी का वास्तविक समय पुनरुत्पादन, और माइक्रो कंप्यूटर विश्लेषण के माध्यम से इसकी दहन विशेषताओं का निर्धारण। सिस्टम की उच्च गुणवत्ता, उच्च गति संचालन और प्रगतिशीलता सुनिश्चित करने के लिए पूरी मशीन उच्च गुणवत्ता वाले उपकरणों से सुसज्जित है।

तकनीकी निर्देश:

1. उपकरण संरचना: दुर्दम्य सामग्री परीक्षण भट्ठी, गैस प्रवाह माप प्रणाली, तापमान माप प्रणाली, दबाव माप और नियंत्रण प्रणाली।

2. आग रोक सामग्री परीक्षण भट्टी: यह एक ऊर्ध्वाधर परीक्षण भट्टी है जिसका आंतरिक आयाम 4.5 मीटर (लंबाई) x 3.5 मीटर गहरा x 1.25 मीटर ऊंचा है।

3. भट्ठी संरचना: स्टील संरचना फ्रेम को अपनाया जाता है, और भट्ठी की दीवार का निर्माण स्टील संरचना फ्रेम के बीच में दुर्दम्य ईंटों से किया जाता है। भट्टी की दीवार का भीतरी भाग 1000 किलोग्राम प्रति मिनट से अधिक घनत्व अपनाता है। गर्मी प्रतिरोधी इन्सुलेशन सामग्री। बाहरी भाग को रंगीन स्टील में लपेटा गया है, और भट्ठी की अस्तर सामग्री की मोटाई 65 मिलीमीटर है। भट्ठी के अंदर का तापमान परीक्षण 1250 ℃ तक पहुंच सकता है।

4. तापमान माप प्रणाली:

1. भट्ठी थर्मोकपल में: जीबी/टी 16839.1 के अनुसार 2.0 मिलीमीटर के तार व्यास के साथ के-प्रकार निकल क्रोमियम थर्मोकपल का उपयोग भट्ठी में किया जाता है। बाहरी आवरण गर्मी प्रतिरोधी स्टेनलेस स्टील ट्यूब आस्तीन से बना है, और मध्य गर्मी प्रतिरोधी सामग्री से भरा है। आस्तीन से निकलने वाले गर्म सिरे की लंबाई 25 मिलीमीटर से कम नहीं है, जिसमें कुल 5 थर्मोकपल और तापमान सटीकता <± 15 ℃ है।

2. तड़के की सतह के तापमान का मापन: 0.5 मिलीमीटर व्यास वाले थर्मोकपल का उपयोग करें, जिसे 0.2 मिलीमीटर मोटाई और 12 मिलीमीटर व्यास वाली गोलाकार तांबे की प्लेट में वेल्ड किया जाता है। जीबी/टी16839.1 का अनुपालन करने वाले बड़े निकल क्रोमियम निकल सिलिकॉन थर्मोकपल को 2.0 मिलीमीटर की मोटाई और 30 मिलीमीटर की लंबाई और चौड़ाई वाले एस्बेस्टस पैड से ढंका जाना चाहिए। कुल 20 आइटम हैं.

3. औसत तापमान माप: 8 थर्मोकपल, GB/T7633-2008 और GB/T17428-2009 के लिए उपयुक्त

4. अधिकतम तापमान माप: डबल डोर पैनल के लिए 20 थर्मोकपल मापें, जिसमें मोल्डेड डोर पैनल अधिकतम 1200 मिलीमीटर की चौड़ाई को कवर करते हैं।

5. मोबाइल थर्मोकपल: इन्फ्रारेड थर्मामीटर का उपयोग करके मापा जाता है

6. आंतरिक थर्मोकपल: वेंटिलेशन नलिकाओं के आंतरिक तापमान को मापने के लिए उपयुक्त 4 थर्मोकपल हैं।

7. पर्यावरणीय तापमान माप: GB/t16839.1 के प्रावधानों के अनुसार, 3.0 मिलीमीटर व्यास वाले बख्तरबंद थर्मोकपल और बड़े निकल क्रोमियम निकल सिलिकॉन के-प्रकार थर्मोकपल का उपयोग किया जाता है।

8. फर्नेस दबाव माप: ± 2pa की माप सटीकता के साथ टी-आकार की माप जांच का उपयोग करें

9. लोडिंग सिस्टम: दबाव सेंसर का उपयोग करके मापें

10. विरूपण माप उपकरण: इलेक्ट्रॉनिक विरूपण माप उपकरण का उपयोग करना

11. गैप जांच: GB/T9978.1 मानक के अनुसार निर्मित

12. बर्नर: भट्ठी की दीवारों में दोनों तरफ 8 हाई-स्पीड बर्नर लगे हुए हैं, प्रत्येक तरफ 6 बर्नर हैं। ताप भट्टी के लिए आवश्यक ऊष्मा प्रदान करें।

13. धुआं निकास: भट्ठी की पिछली दीवार पर तीन धुआं निकास छेद स्थापित होते हैं, जो भट्ठी के अंदर धुआं निकालने के लिए पीछे के ग्रिप से जुड़े होते हैं। दबाव पर नियंत्रण रखें.

14. अवलोकन छेद: भट्ठी के शरीर की पिछली दीवार पर दो अवलोकन छेद होते हैं, जिनका उपयोग परीक्षण प्रक्रिया के दौरान नमूने की आग की सतह और लौ का निरीक्षण करने के लिए किया जाता है।

15. लोडिंग डिवाइस: एक ट्रॉली का उपयोग करना, जिसकी ऊंचाई 3.5 मीटर और चौड़ाई 3.0 मीटर है, जिसमें एक वाहन बॉडी और एक नमूना प्लेटफॉर्म शामिल है। वाहन को चार जमीनी पहियों के साथ डिज़ाइन किया गया है जो रेल पर चल सकते हैं। प्रायोगिक प्लेटफ़ॉर्म एक 3.0m × 3.0m वर्ग स्टील संरचना फ्रेम है। प्रयोग के दौरान, नमूना प्लेटफ़ॉर्म को वाहन बॉडी पर उठाने के लिए एक इलेक्ट्रिक होइस्ट का उपयोग किया जाता है, फिर छोटी कार को परीक्षण की स्थिति में धकेल दिया जाता है और प्रयोग शुरू करने से पहले ठीक किया जाता है।

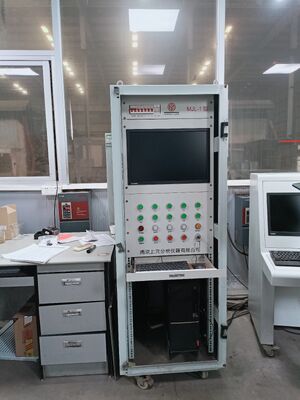

16. विद्युत नियंत्रण भाग: रासायनिक नियंत्रण कंप्यूटर के साथ एकीकृत एमसीजीएस कॉन्फ़िगरेशन सॉफ्टवेयर और पीएलसी प्रोग्राम का उपयोग किया जाता है।

इसमें शामिल हैं: मुख्य नियंत्रण इंटरफ़ेस, भट्टी तापमान वक्र इंटरफ़ेस, नमूना तापमान इंटरफ़ेस, ऐतिहासिक रिकॉर्ड इंटरफ़ेस, पैरामीटर निर्धारण इंटरफ़ेस।
