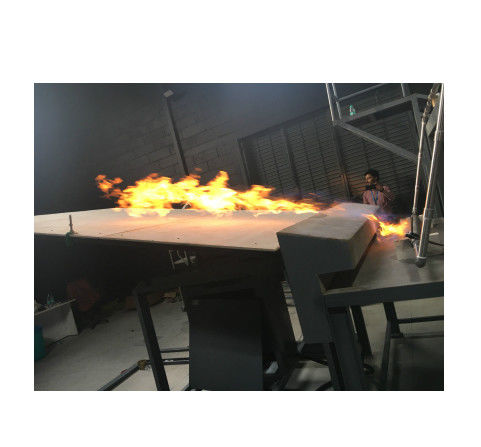

UL790 फोटोवोल्टिक सेल के लिए अग्नि परीक्षण उपकरण

UL790 रूफिंग सामग्री, अग्नि प्रतिरोध प्रदर्शन, फोटोवोल्टिक कोशिकाओं के लिए लौ रिटार्डेंट प्रदर्शन परीक्षक

UL790 रूफिंग सामग्री, अग्नि प्रतिरोध प्रदर्शन, फोटोवोल्टिक कोशिकाओं के लिए लौ रिटार्डेंट प्रदर्शन परीक्षक UL790 रूफिंग सामग्री, अग्नि प्रतिरोध प्रदर्शन, फोटोवोल्टिक कोशिकाओं के लिए लौ रिटार्डेंट प्रदर्शन परीक्षक

अनुप्रयोग का दायरा:

ये आवश्यकताएं उन सभी रूफिंग सामग्रियों को कवर करती हैं जो आग का अनुकरण करने के लिए इमारत के बाहर की ओर लीक होती हैं, और दहनशील या गैर-दहनशील सब्सट्रेट पर स्थापित रूफिंग सामग्रियों के लिए उपयोग की जाती हैं। यह वास्तविक दुनिया की स्थितियों का अनुकरण करते हुए छतों और मॉड्यूल के अग्नि प्रतिरोध का मूल्यांकन करना है, और A1.82m, B 2.4m और C 3.9m पर नमूने के ग्रेड का मूल्यांकन करना है। साथ ही, इसका उपयोग फोटोवोल्टिक सेल मॉड्यूल के लौ रिटार्डेंट प्रदर्शन परीक्षण में किया जा सकता है।

मानक:

UL 1730: बहु-परिवार आवास और होटल/मोटल कमरों में स्व-निहित रहने वाले इकाइयों के लिए स्मोक डिटेक्टर मॉनिटर: मोटर चालित उद्घोषक आवासीय कालिख स्थितियों का पता लगाते हैं;

UL 790: छत कवरिंग के अग्नि परीक्षण के लिए मानक परीक्षण विधि;

IEC 61730-2 फोटोवोल्टिक मॉड्यूल परिशिष्ट ए अग्नि परीक्षण लौ प्रसार;

ASTM F 108 - 04: छत कवरिंग के अग्नि परीक्षण के लिए मानक परीक्षण विधि;

NFPA 256 छत कवरिंग के लिए अग्नि परीक्षण;

प्रदर्शन पैरामीटर:

डेक की ढलान को सिलेंडर द्वारा नियंत्रित किया जाता है

एक परीक्षण डेक को फायरप्रूफ बोर्ड से जोड़ा जाता है

तापमान को एक स्वचालित नियंत्रण वाल्व का उपयोग करके चरणों में विनियमित किया जाता है

परीक्षण नमूने लगाने के लिए आकार 1,300 (W) × 1,000 (D) × 120 (H) में प्लाईवुड छत कवरिंग सामग्री;

गैर-ज्वलनशील परीक्षण प्लेट, परीक्षण प्लेट के अंत में स्थापित, परीक्षण प्लेट के तहत तड़के के निर्माण को अवरुद्ध कर सकती है;

स्टेनलेस स्टील सेक्टर समायोजन प्लेट, समायोज्य परीक्षण कोण, आयाम: 1,440(L) x 940(H) मिमी;

गैर-दहनशील प्लेट असेंबली, फ्रेम के सामने स्थापित, ईव्स और कॉर्निस का अनुकरण करते हुए, बर्नर से नमूने तक लौ का विस्तार, आयाम: 330(W) x 2,130(D) x 584(H) मिमी;

प्रयोगशाला के बाहर से हवा निकालने के लिए अलग-अलग निकास नलिकाएं;

एक मधुकोश फिल्टर हवा की नली में स्थापित है, और गैस इनलेट पर एक गाइड वेन स्थापित है;

वेंटिलेशन डक्ट एक ढलान समायोजन पैनल से सुसज्जित है जो वायु प्रवाह की दिशा को समायोजित करने के लिए है;

वेंटिलेशन डक्ट एक गाइड प्लेट से सुसज्जित है जो हवा की गति को मजबूत करता है ताकि यह सुनिश्चित किया जा सके कि परीक्षण प्लेट की आपूर्ति करने वाले वायु प्रवाह को बाहरी दुनिया द्वारा परेशान न किया जाए, और गाइड प्लेट स्टेनलेस स्टील से बनी है, और स्थिति हवा के दबाव में बदलाव के साथ नहीं बदलती है;

वायु वाहिनी सामग्री स्टेनलेस स्टील से बनी है, जो संक्षारण-प्रतिरोधी और उच्च तापमान प्रतिरोधी है, और आयाम हैं: 2,130 (W) x 762 (H) x 3,000 (L) मिमी;

पंखा 220V, 50HZ, तीन-चरण विद्युत है, जो एक रिवर्स सिस्टम से सुसज्जित है जो स्वचालित रूप से हवा की गति को समायोजित कर सकता है, और प्रवाह दर 300m3/min है;

असीम रूप से चर गति रिवर्सर, 0-100% समायोज्य;

गैस बर्नर (आंतरायिक आग, लौ प्रसार और उड़ने वाली आग परीक्षण के लिए), 1.12 मीटर लंबा, 60.3 मिमी व्यास का, परीक्षण बोर्ड की ओर एक 12.7 मिमी (चौड़ाई) x 0.91 मीटर (लंबाई) स्लिट के साथ;

गैस बर्नर 22,000 Btu/min (387 kWh) प्रदान कर सकता है और A, B और C के तीन दहन स्तरों के अनुसार गैस प्रवाह दर को स्वचालित रूप से समायोजित कर सकता है।

एक थर्मोकपल बर्नर के शीर्ष पर 58.7 मिमी पर स्थापित है, जो 888±28°C के तापमान का परीक्षण कर सकता है;

परीक्षण के सुरक्षा प्रदर्शन को सुनिश्चित करने के लिए स्वचालित इग्निशन सिस्टम, इग्निशन इलेक्ट्रोड उच्च वोल्टेज 1.8kVp मास फ्लो कंट्रोलर है;

स्वचालित तापमान नियंत्रण प्रणाली;

कक्षा ए, बी: 760±28℃(1400 ±50℉)- 21,000~ 22,000 Btu/min(369~387 kWh)

- कक्षा सी: 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) प्रत्येक गैस बर्नर के लिए विभिन्न परीक्षण और नियंत्रण विधियों का पालन करने के लिए;

उच्च-सटीक दबाव गेज और दबाव विनियमन वाल्व गैस के दबाव को नियंत्रित करते हैं;

- एलएनजी: एमएफएम के साथ गैस प्रवाह का सटीक माप (वायु प्रवाह एक स्वचालित नियंत्रण वाल्व द्वारा नियंत्रित होता है);

- एलपीजी: एक इन्वर्टर सिस्टम का उपयोग करके समायोजित वायु प्रवाह दर: परीक्षण डेक पर 19±8 किमी/घंटा (5.5 मीटर/सेकंड);

धातु की जाली सामग्री का समर्थन करती है, और सामग्री के पूर्ण दहन की सुविधा के लिए फूस को घुमाया जा सकता है;
