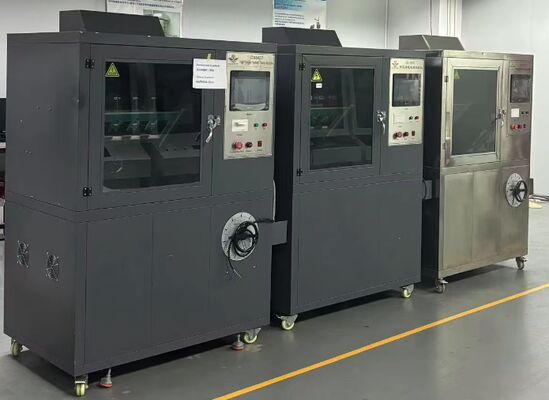

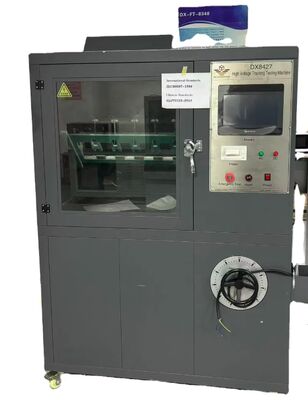

उच्च वोल्टेज रिसाव चिंगारी परीक्षण मशीन सख्ती से GB/T6553-2003 और 1EC60587-1984 के अनुसार डिजाइन और निर्मित है।

I. उद्देश्य
उच्च वोल्टेज रिसाव चिंगारी परीक्षण मशीन विद्युत उत्पादों पर परीक्षण करने के लिए उपयुक्त है,विद्युत धब्बे और क्षरण के प्रतिरोध के संबंध में घरेलू उपकरण और उनकी सामग्रीयह औद्योगिक आवृत्ति (48Hz - 62Hz) के तहत प्रक्रिया का अनुकरण करता है, तरल प्रदूषकों और झुकाव वाले परीक्षण नमूनों का उपयोग करता है,कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत पृथक्करण सामग्री के विद्युत धब्बे और कटाव के गुणों का मूल्यांकन करने के लिए विद्युत धब्बे और कटाव के माप के माध्यम सेयह मशीन सख्ती से GB/T6553-2003 और 1EC60587-1984 के अनुसार डिजाइन और निर्मित है।
II. प्रदर्शन संकेतक
1इलेक्ट्रोडः मोटाई 0.5 मिमी, सामग्रीः स्टेनलेस स्टील;
3परीक्षण वोल्टेजः 100V - 6000V, निरंतर समायोज्य;
2ऊपरी और निचले इलेक्ट्रोड के बीच की दूरीः 50.0 मिमी ± 0.1;
4. वोल्टेज नियामक: आउटपुटः 0 - 250V समायोज्य, क्षमता 5KVA;
5परीक्षण ट्रांसफार्मरः क्षमता 5KVA, अधिकतम आउटपुट वोल्टेज AC 6000V (या DC 6000V वैकल्पिक);
6उच्च परिशुद्धता वोल्टेज स्थिरकर्ताः आउटपुट AC 220V, शक्ति 6000W, सटीकता ± 1%;
7. सर्किट करंट: 60mA, कट-ऑफ वोल्टेज आउटपुट;
8परीक्षण समय: 6 घंटे;
10वोल्टेज स्थिरताः ± 1%;
9. ड्रिप तरल सटीकताः 0.5%;
11. स्पार्क गठन निर्णयः
मानक GB/T6553-2003/4 के अनुसार।1.2, नमूना पर वोल्टेज (2.5kV, 3.5kV और 4.5kV) लागू करें और एक निश्चित प्रवाह दर पर प्रदूषक तरल को टपकें। 60mA या उससे कम की धारा 6 घंटे के लिए बिना रुके बनी रहती है,जिसे पारित माना जाता है;
12ड्रिप तरल उपकरण:
आयातित परिशुद्धता पेरिस्टाल्टिक पंप का उपयोग करता है, प्रवाह सीमा 0.00185 - 20 मिलीलीटर/मिनट, कार्य गति 0.1 - 50 रिवोल्यूशन/मिनट, प्रवाह सटीकता त्रुटिः <0.5%;
13. आउटपुट वोल्टेजः एसी/डीसी (स्विच करने योग्य)
14प्रयोगात्मक समूहों की संख्या: 5 समूह
15. नियंत्रण उपकरणः सीमेंस पीएलसी + ताइवान विंस टच स्क्रीन नियंत्रण, सटीक नियंत्रण, सरल संचालन, पूरी तरह से मानवीय डिजाइन का उपयोग करता है। परीक्षण स्वचालित रूप से समाप्त होता है और एक रिपोर्ट उत्पन्न करता है।पैनल थर्मल प्रिंटर समय पर परीक्षण के परिणाम प्रिंट कर सकते हैं;
15कक्ष की मात्राः 900L * 650W * 950H (मिमी); मात्रा 0.56m ̇ 16
एक स्टेनलेस स्टील (ब्रश सतह);
17अपशिष्ट तरल पदार्थ टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से लैस है।
