उत्पाद विवरण:
|
| मशीन: | प्रयोगशाला परीक्षण मशीन | मानक: | ISO834-1 、 EN1363-1 |
|---|---|---|---|
| आवेदन: | विभिन्न इस्पात संरचना अग्निरोधक कोटिंग नमूने | समारोह: | अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त |
| भट्ठी की संरचना: | चार-परत संरचना | थर्मल गुणांक: | 0.117~0.143W/(एमके) |
| भट्ठी तापमान संग्रहण: | K-प्रकार बख्तरबंद थर्मोकपल का चयन किया गया है | दबाव मुक्ति शक्ति: | AC220, 0.3kw उच्च तापमान प्रतिरोध के साथ उच्च दबाव पंखा |
| प्रमुखता देना: | इस्पात संरचना अग्निरोधक कोटिंग फर्नेस,आईएसओ834-1 अग्नि परीक्षण भट्टी,आंतरिक अग्निरोधक कोटिंग परीक्षण उपकरण |
||
DX8810A स्टील संरचना अग्नि प्रतिरोधी कोटिंग परीक्षण भट्टी
![]()
![]()
1. परियोजना का नाम: स्टील संरचना अग्नि प्रतिरोधी कोटिंग परीक्षण भट्टी

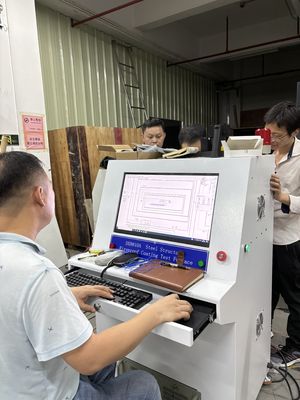

2. अवलोकन: स्टील संरचना अग्नि प्रतिरोधी कोटिंग परीक्षण भट्टी इमारतों (संरचनाओं) में इनडोर और आउटडोर उपयोग किए जाने वाले विभिन्न स्टील संरचना अग्नि प्रतिरोधी कोटिंग नमूनों के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है, और 800 सेमी से अधिक लंबे नमूनों के लिए उपयुक्त नहीं है। WINDOWS 7 ऑपरेशन इंटरफ़ेस और विकास सॉफ्टवेयर LabView का उपयोग करते हुए, इंटरफ़ेस शैली ताज़ा, सुंदर और सरल है। परीक्षण के दौरान माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और उपयुक्त वक्र गतिशील रूप से खींचा जाता है, और डेटा स्थायी रूप से सहेजा, पुनर्प्राप्त और मुद्रित किया जा सकता है, और रिपोर्ट सीधे मुद्रित की जा सकती है। इसमें अत्यधिक बुद्धिमान, निर्देशित मेनू ऑपरेशन, सरल और सहज ज्ञान युक्त की विशेषताएं हैं, जो परीक्षण परिणामों को अधिक सटीक बनाती हैं।
3. मानक का अनुपालन करें: ISO834-1,EN1363-1
तकनीकी पैरामीटर:
1. उपकरण संरचना: अग्नि प्रतिरोध परीक्षण क्षैतिज भट्टी, दहन नियंत्रण भाग, गैस भाग और दबाव कम करने वाली प्रणाली, दबाव रिलीज और दबाव माप प्रणाली, फ्लू गैस उत्सर्जन प्रणाली, नमूना परीक्षण फ्रेम, गैस प्रवाह प्रणाली, तापमान माप प्रणाली (भट्टी तापमान डेटा अधिग्रहण प्रणाली, परीक्षण घटक तापमान अधिग्रहण प्रणाली), धुआं निकास वाल्व प्रणाली और विशेष परीक्षण सॉफ्टवेयर। 16-बिट उच्च-परिशुद्धता डेटा अधिग्रहण मॉड्यूल का उपयोग प्रत्येक चैनल के तापमान, दबाव, प्रवाह दर और अन्य पहलुओं के डेटा को एकत्र करने के लिए किया जाता है, और माइक्रो कंप्यूटर विश्लेषण, प्रसंस्करण और नियंत्रण के माध्यम से दहन की वास्तविक जानकारी को वास्तविक समय में उत्पन्न किया जाता है, और परिणाम सीधे माइक्रो कंप्यूटर विश्लेषण और निर्णय द्वारा प्राप्त किए जाते हैं। पूरी मशीन विश्वसनीय घटकों को अपनाती है ताकि यह सुनिश्चित हो सके कि सिस्टम विश्वसनीय, उच्च-गति संचालन और उन्नत है।

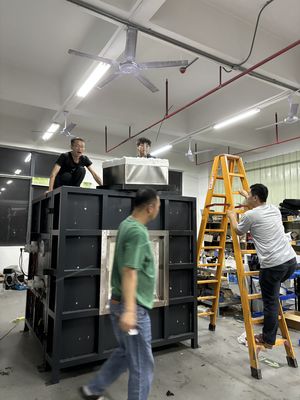

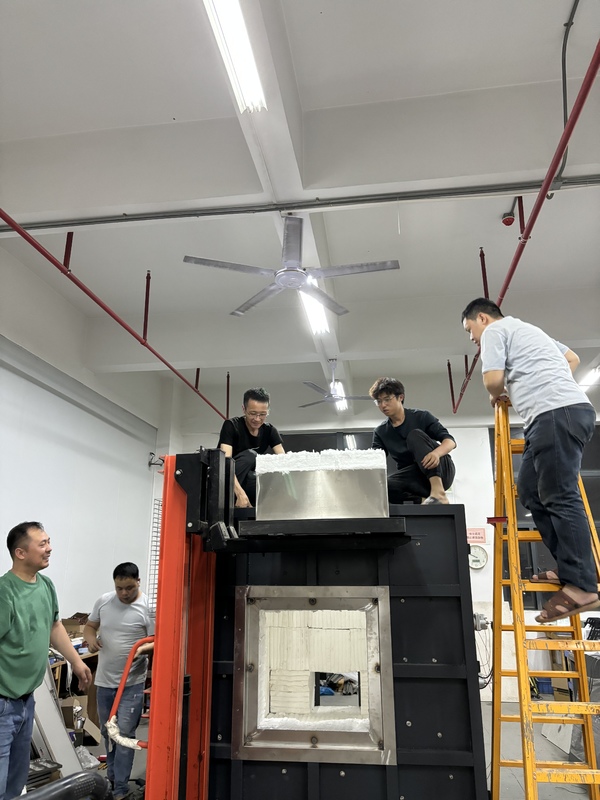

2. भट्टी संरचना: चार-परत संरचना, जब आंतरिक परत 1300°C होती है, तो बाहरी परत कमरे के तापमान पर होती है। बाहर से अंदर तक, वे हैं: स्टेनलेस स्टील शेल की पहली परत, स्टील संरचना फ्रेम की दूसरी परत; तीसरी परत उच्च तापमान ईंटों से बनी होती है; चौथी परत 1700 °C के तापमान प्रतिरोध वाली उच्च तापमान सिरेमिक कपास है;
3. बर्नर:
3.1 60~80kw की शक्ति वाले 2 सेट उच्च दबाव वाले बर्नर अपनाए जाते हैं, और बर्नर में वायु-ईंधन आनुपातिक नियंत्रण होता है, जो भट्टी में तापमान प्रतिक्रिया के साथ एक बंद-लूप नियंत्रण बनाता है, और एक उपयुक्त दहन प्रभाव प्राप्त करने के लिए गैस वाल्व और वायु वाल्व को स्वचालित रूप से समायोजित कर सकता है। सुरक्षा सुनिश्चित करने के लिए, बर्नर और घटकों का चयन सभी प्रसिद्ध ब्रांड हैं;
3.2 बर्निंग टॉर्च कंट्रोलर: इग्निशन विफलता और लौ बुझाने के लिए स्वचालित अलार्म डिवाइस के साथ;
3.3 भट्टी की दीवार के दोनों किनारों पर 2 उच्च गति वाले गैस मस्कट एम्बेडेड हैं, प्रत्येक तरफ 1। भट्टी में गर्म करने के लिए आवश्यक गर्मी प्रदान करता है;
3.4 गैस पाइपलाइन और वायु पाइपलाइन: यह तितली वाल्व, वायु-ईंधन आनुपातिक वाल्व, दो-चरण दबाव कम करने वाला वाल्व, मैनुअल तितली वाल्व, इग्निशन कंट्रोलर, उच्च और निम्न दबाव स्विच, गैस ओवरप्रेशर रिलीज वाल्व, गैस गैस-तरल विभाजक, प्रथम-चरण दबाव कम करने वाला वाल्व, तरल चरण स्विचिंग वाल्व, गैस दबाव गेज, कम दबाव गेज, बॉल वाल्व, गैस रिसाव अलार्म, स्टेनलेस स्टील होज, गैस उच्च दबाव होज, आदि से बना है।
4. तापमान माप प्रणाली:
4.1 भट्टी में थर्मोकपल:
4.2 बैकफायर सतह तापमान माप:
4.3 मोबाइल परीक्षण तापमान
4.4 भट्टी तापमान संग्रह
5. दबाव माप प्रणाली:
5.1 भट्टी दबाव माप
5.2 भट्टी में दबाव हर 1 मिनट में दर्ज किया जाता है, और रिकॉर्डिंग उपकरण की सटीकता 1 सेकंड है। डेटा अधिग्रहण 3 बार/सेकंड है। भट्टी दबाव नियंत्रण और डेटा अधिग्रहण, भट्टी दबाव "अध्याय 2 अनुपालन मानक" के प्रत्येक मानक की आवश्यकताओं के अनुसार धुआं निकास प्रणाली के साथ वास्तविक समय नियंत्रण सुनिश्चित कर सकता है;
5.3 टी-आकार का मापने वाला जांच
5.4 दबाव ट्रांसमीटर
6. दबाव रिलीज प्रणाली:
6.1 भट्टी की दीवार के पीछे भट्टी की दीवार पर धुआं निकास छेद स्थापित किए गए हैं, जो भट्टी के शरीर में फ्लू गैस को डिस्चार्ज करने और भट्टी में दबाव को नियंत्रित करने के लिए धुआं निकास पाइप से जुड़े हुए हैं। भट्टी में वायु आपूर्ति और निकास हवा को 0.3kw शक्तिशाली पंखे और आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, और वायु मात्रा को कंप्यूटर प्रोग्राम द्वारा स्वचालित रूप से नियंत्रित किया जाता है ताकि दहन, दबाव और धुआं निकास की आवश्यकताओं को पूरा किया जा सके;
6.2 दबाव रिलीज पाइपलाइन
6.3 दबाव रिलीज शक्ति: AC220, 0.3kw उच्च तापमान प्रतिरोधी उच्च दबाव पंखा;
6.4 भट्टी दबाव नियंत्रण और डेटा अधिग्रहण, भट्टी दबाव उपरोक्त मानक आवश्यकताओं और धुआं निकास प्रणाली के अनुसार नियंत्रण लूप बनाने के लिए वास्तविक समय नियंत्रण सुनिश्चित कर सकता है।
7. भट्टी डिजाइन सूचकांक:
7.1 उपकरण का शुद्ध आयतन: 1.0m3
7.2 उपकरण के अंदर शुद्ध आकार: लंबाई×चौड़ाई× ऊंचाई = 1.0×1.0×1.0m
7.3 उपकरण के बाहरी आयाम: लंबाई×चौड़ाई×ऊंचाई=1.6×1.6×1.6m
7.4 प्रयुक्त ईंधन: प्राकृतिक गैस (कैलोरी मान 8500Kcal/Nm3) या औद्योगिक गैस;
7.5 कार्य तापमान: भट्टी का दीर्घकालिक कार्य तापमान 1300°C से नीचे है; निर्धारित सूत्र के अनुसार गर्म करें।
7. गैस अलार्म: गैस कक्ष और परीक्षण स्थल में उपयोग किया जाता है।
8. ज्वलनशील मस्कट की संख्या: 2 सेट
9. नमूना परीक्षण फ्रेम: चल गर्मी प्रतिरोधी स्टील प्लेट, कुल 2 सेट
10. थर्मल इन्सुलेशन दक्षता परीक्षण: GB/T14907-2018 मानक, परिशिष्ट ए के अनुसार, नमूने की बैकफायर सतह के केंद्र में और केंद्र रेखा से 125 मिमी दूर दो थर्मोकपल शुरू में व्यवस्थित किए जाते हैं, और भट्टी में थर्मोकपल का उपयोग थर्मल इन्सुलेशन दक्षता का परीक्षण और गणना करने के लिए किया जाता है।
धुआं निकास प्रणाली:
1. परीक्षण उपकरण निचले धुआं निकास विधि को अपनाता है।
2. भट्टी के नीचे एक नाली के आकार का धुआं निकास पोर्ट है, और फिर इसे प्रेरित ड्राफ्ट पंखे के माध्यम से डिस्चार्ज किया जाता है।
3. धुआं निकास पंखा और धुआं निकास नलिका 304 स्टेनलेस स्टील से बने होते हैं।
![]()
![]()
