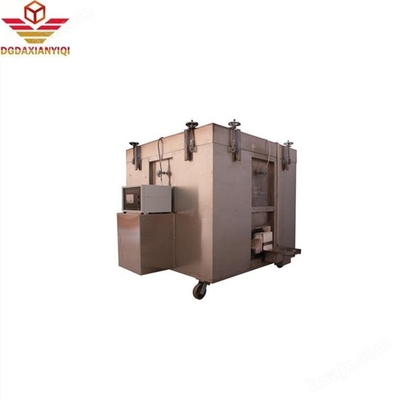

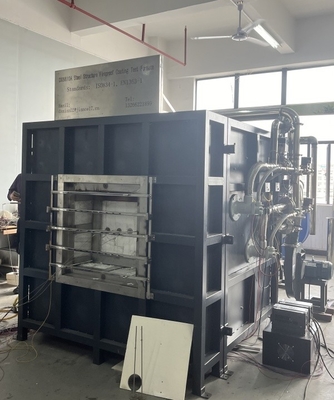

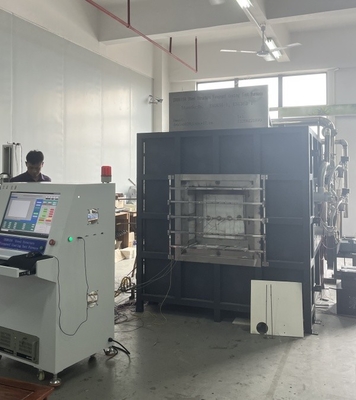

DX8810A स्टील संरचना अग्निरोधक कोटिंग परीक्षण भट्ठी

1परियोजना का नामः स्टील संरचना अग्निरोधक कोटिंग परीक्षण भट्ठी
2अवलोकन:इस्पात संरचना अग्निरोधक कोटिंग परीक्षण भट्ठी इमारतों (संरचनाओं) में आंतरिक और बाहरी उपयोग किए जाने वाले विभिन्न इस्पात संरचना अग्निरोधक कोटिंग नमूनों के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है, और 800 सेमी से अधिक लंबाई वाले नमूनों के लिए उपयुक्त नहीं है। विंडोज 7 ऑपरेशन इंटरफ़ेस और विकास सॉफ्टवेयर लैबव्यू का उपयोग करके, इंटरफ़ेस शैली ताजा, सुंदर और सरल है।माप परिणाम परीक्षण के दौरान वास्तविक समय में प्रदर्शित किया जाता है और सही वक्र गतिशील रूप से तैयार किया जाता है, और डेटा स्थायी रूप से सहेजा जा सकता है, पुनर्प्राप्त और मुद्रित किया जा सकता है, और रिपोर्ट सीधे मुद्रित किया जा सकता है। यह अत्यधिक बुद्धिमान, निर्देशित मेनू संचालन, सरल और सहज ज्ञान युक्त की विशेषताओं है,और परीक्षण के परिणामों को अधिक सटीक बनाता है.
3. मानक के अनुरूपः GB/T9978.1-2008 "बिल्डिंग घटकों के लिए अग्नि प्रतिरोध परीक्षण विधियां भाग 1: सामान्य आवश्यकताएं"।
अध्याय और अध्याय 6 की आवश्यकताएं, GB/T14907-2018 "स्टील स्ट्रक्चर फायर रिटार्डेंट कोटिंग्स" परीक्षण मानक, GBJ17-2003 "स्टील स्ट्रक्चर डिजाइन कोड" मानक आवश्यकताएं, GA_T714-2007,GB/T9779-1988 बहुस्तरीय वास्तुशिल्प कोटिंग्स

तकनीकी मापदंड:
1उपकरण संरचनाः अग्नि प्रतिरोध परीक्षण क्षैतिज भट्ठी, दहन नियंत्रण भाग, गैस भाग और दबाव घटाने की प्रणाली, दबाव रिलीज़ और दबाव माप प्रणाली,धुआं गैस उत्सर्जन प्रणाली, नमूना परीक्षण फ्रेम, गैस प्रवाह प्रणाली, तापमान माप प्रणाली (चूल्हा तापमान डेटा अधिग्रहण प्रणाली, परीक्षण घटक तापमान अधिग्रहण प्रणाली),धूम्रपान निकास वाल्व प्रणाली और विशेष परीक्षण सॉफ्टवेयर16 बिट उच्च परिशुद्धता डेटा अधिग्रहण मॉड्यूल का उपयोग प्रत्येक चैनल के तापमान, दबाव, प्रवाह दर और अन्य पहलुओं के डेटा को एकत्र करने के लिए किया जाता है,और वास्तविक समय में प्रज्वलन की वास्तविक जानकारी माइक्रो कंप्यूटर विश्लेषण के माध्यम से उत्पन्न की जाती है, प्रसंस्करण और नियंत्रण, और परिणाम सीधे माइक्रो कंप्यूटर विश्लेषण और निर्णय द्वारा प्राप्त किए जाते हैं।उच्च गति संचालन और उन्नत.
2भट्ठी संरचनाः चार परत संरचना, जब आंतरिक परत 1300°C है, बाहरी परत कमरे का तापमान है। बाहर से अंदर तक वे हैंः स्टेनलेस स्टील के खोल की पहली परत,इस्पात संरचना फ्रेम की दूसरी परततीसरी परत उच्च तापमान वाली ईंटों से बनी है; चौथी परत 1700 डिग्री सेल्सियस के तापमान प्रतिरोध के साथ उच्च तापमान वाली सिरेमिक कपास है;
3बर्नर:
3.1 60 से 80 किलोवाट की शक्ति वाले उच्च दबाव वाले बर्नरों के 2 सेट अपनाए जाते हैं और बर्नर में वायु-ईंधन अनुपात नियंत्रण होता है,जो भट्ठी में तापमान प्रतिक्रिया के साथ एक बंद-लूप नियंत्रण बनाता है, और सर्वोत्तम दहन प्रभाव प्राप्त करने के लिए स्वचालित रूप से गैस वाल्व और वायु वाल्व को समायोजित कर सकते हैं। सुरक्षा सुनिश्चित करने के लिए, बर्नर और घटकों का चयन सभी प्रसिद्ध ब्रांड हैं;
3.2 जलती हुई मशाल नियंत्रक: स्वचालित अलार्म डिवाइस के साथ इग्निशन विफलता और लौ बुझाने के लिए;
3.3 भट्ठी की दीवार के दोनों ओर दो उच्च गति वाले गैस मस्कट लगाए गए हैं, प्रत्येक तरफ एक। भट्ठी में गर्म करने के लिए आवश्यक गर्मी प्रदान करें;
3.4 गैस पाइपलाइन और वायु पाइपलाइन: यह तितली वाल्व, वायु-ईंधन आनुपातिक वाल्व, दो-चरण दबाव घटाने वाला वाल्व, मैनुअल तितली वाल्व, इग्निशन कंट्रोलर से बना है,उच्च और निम्न दबाव स्विच, गैस अतिचाप रिहाई वाल्व, गैस गैस-तरल विभाजक, पहले चरण के दबाव को कम वाल्व, तरल चरण स्विच वाल्व, गैस दबाव गेज, कम दबाव गेज, गेंद वाल्व, गैस रिसाव अलार्म,स्टेनलेस स्टील की नली, गैस उच्च दबाव नली, आदि
4तापमान माप प्रणालीः

4.1 भट्ठी में थर्मोकपल:
भट्ठी में 2.0 मिमी का तार व्यास है जो 5 की आवश्यकताओं को पूरा करता है।5.1.1 GB/T9978.1 और GB/T 16839 में।1
4 के प्रकार के निकेल-क्रोमियम-निकेल-सिलिकॉन थर्मोकपल्स, गर्मी प्रतिरोधी स्टेनलेस स्टील आस्तीन कवर, गर्मी प्रतिरोधी सामग्री के बीच में भरा हुआ, स्टेनलेस स्टील पाइप जैकेट कठोर
नीलम ट्यूब शीट की लंबाई आवरण के गर्म अंत में 25 मिमी से कम नहीं है, और तापमान प्रतिरोध 1250 °C से अधिक है; भट्ठी की दीवार के पक्ष से थर्मोकपल्स प्रवेश,स्थापना की स्थिति भट्ठी की दीवार से 300 मिमी से अधिक दूर है
4.2 बैकफायर सतह तापमान माप:प्रोब के पीछे 8 थर्मोकपल्स हैं, जिनमें से 4 तांबे के थर्मोकपल्स हैं (थर्मोकपल्स के तार का उपयोग करके तार का व्यास 0 है) ।5 मिमी मोटाई में वेल्डेड हैं 0.2 मिमी, 12 मिमी व्यास एक गोल तांबे की शीट पर), मानक GB/T 16839.1 के अनुरूप जो कि K-प्रकार निकेल-क्रोमियम-निकेल-सिलिकॉन थर्मोकपल आवश्यकताओं में निर्दिष्ट है,प्रत्येक तांबा शीट 30*30*2 (±0.5) मिमी एस्बेस्टस इन्सुलेशन पैड, और इन्सुलेशन पैड का घनत्व 900kg/m3±100kg/m3 है
थर्मल गुणांक 0.117 ~ 0.143W/ ((m.k) है
4.3 मोबाइल परीक्षण तापमानः GB/T9978.1-2008 की आवश्यकताओं के अनुरूप, बैकफायर सतह के प्रत्येक बिंदु के सतह तापमान को मापने के लिए 1 हाथ से रखे गए अवरक्त मापने वाले उपकरण का उपयोग किया जाता है;
4.4 भट्ठी तापमान संग्रहः K प्रकार के बख्तरबंद थर्मोकपल का चयन किया जाता है. उच्च तापमान प्रतिरोध 1250°C से ऊपर;भट्ठी तापमान डेटा अधिग्रहण प्रणाली वास्तविक समय वक्र और ऐतिहासिक वक्र भंडारण के कार्य है, थर्मोकॉपल सर्किट खोलने और शॉर्ट सर्किट अलार्म कार्यों.
5दबाव माप प्रणालीः
5.1 भट्ठी के दबाव मापः माप सीमा 0-100Pa; फ्रांस से आयातित अंतर दबाव गेज एक T-आकार माप जांच है, जिसका माप ± 0.5Pa है।यह अधिभार संरक्षण का कार्य करता है, भट्ठी में दबाव 100Pa से अधिक है, अधिभार सुरक्षा निष्पादित की जाती है, गैस की आपूर्ति बंद कर दी जाती है, और परीक्षण समाप्त हो जाता है; GB/T9978.1-2008 मानक के अनुरूप;
5.2 भट्ठी में दबाव हर 1 मिनट में दर्ज किया जाता है, और रिकॉर्डिंग उपकरण की सटीकता 1 सेकंड है। डेटा अधिग्रहण 3 बार/सेकंड है। भट्ठी दबाव नियंत्रण और डेटा अधिग्रहण,भट्ठी के दबाव को "प्रमाणों के अनुपालन के अध्याय 2" के प्रत्येक मानक की आवश्यकताओं के अनुसार धुआं निकास प्रणाली के साथ वास्तविक समय नियंत्रण सुनिश्चित कर सकते हैं;
5.3 टी के आकार का मापने वाला जांचः उच्च तापमान प्रतिरोधी स्टेनलेस स्टील ट्यूब SUS310S का उपयोग करके, भट्ठी से भट्ठी की दीवार के माध्यम से भट्ठी के बाहर तक,उसी क्षैतिज ऊंचाई को बनाए रखने के लिए भट्ठी में और भट्ठी के बाहर दबाव;
5.4 दबाव ट्रांसमीटर: फ्रेंच काइमाओ उच्च परिशुद्धता दबाव सेंसर. परीक्षण 15 Pa ± 5 Pa 5 मिनट के भीतर और 17 Pa ± 3 Pa 10 मिनट के बाद था.

6. दबाव रिलीज़ प्रणालीः
6.1 धुआं निकासी छेद भट्ठी की दीवार के पीछे भट्ठी की दीवार पर स्थापित हैं,जो धुआं के निकास पाइप से जुड़े हों, भट्ठी के शरीर में धुआं गैस को बाहर निकालने और भट्ठी में दबाव को नियंत्रित करने के लिएभट्ठी में हवा की आपूर्ति और निकास हवा 0.3kw के शक्तिशाली पंखे और आवृत्ति कनवर्टर द्वारा नियंत्रित की जाती है,और हवा की मात्रा स्वचालित रूप से कम्प्यूटर कार्यक्रमों द्वारा दहन की आवश्यकताओं को पूरा करने के लिए नियंत्रित है, दबाव और धुआं निकास;
6.2 प्रेशर रिलीज़ पाइपलाइनः भट्ठी में भाग उच्च तापमान प्रतिरोधी व्यास 300 मिमी, SUS310S स्टेनलेस स्टील पाइप से बना है, जो 1300 °C के उच्च तापमान का सामना कर सकता है।5 मिमी की दीवार मोटाई के साथ वेल्डेड पाइप भट्ठी के बाहर इस्तेमाल कर रहे हैं;
6.3 दबाव रिलीज़ शक्तिः AC220, उच्च तापमान प्रतिरोध के साथ 0.3kw उच्च दबाव पंखे;
6.4 भट्ठी दबाव नियंत्रण और डेटा अधिग्रहण, भट्ठी दबाव उपरोक्त मानक आवश्यकताओं के अनुसार वास्तविक समय नियंत्रण सुनिश्चित कर सकते हैं और धुआं निकास प्रणाली एक नियंत्रण लूप बनाने के लिए।
7भट्ठी डिजाइन सूचकांक:
8.1 उपकरण का शुद्ध आयतनः 1.0m3
8.2 उपकरण में शुद्ध आकारः लंबाई × चौड़ाई × ऊंचाई = 1.0×1.0×1.0 मीटर
8.3 उपकरण के बाहरी आयामः लंबाई × चौड़ाई × ऊंचाई = 1.6 × 1.6 × 1.6 मीटर
8.4 प्रयुक्त ईंधन: प्राकृतिक गैस (तापीय मूल्य 8500Kcal/Nm3) या औद्योगिक गैस;
8.5 कार्य तापमान: भट्ठी का दीर्घकालिक कार्य तापमान 1300°C से कम है; निर्धारित सूत्र के अनुसार गर्म करें।
8गैस अलार्म: गैस कक्ष और परीक्षण स्थल में प्रयोग किया जाता है।
9आग लगाने वाले मस्केटों की संख्याः 2 सेट
10. नमूना परीक्षण फ्रेम: चलती गर्मी प्रतिरोधी स्टील प्लेट, कुल 2 सेट
11थर्मल इन्सुलेशन दक्षता परीक्षणः GB/T14907-2018 मानक, परिशिष्ट A के अनुसार,दो थर्मोकपल्स शुरू में नमूना के बैकफायर सतह के केंद्र में और केंद्र रेखा से 125 मिमी दूर व्यवस्थित कर रहे हैं, और भट्ठी में थर्मोकपल्स का उपयोग थर्मल इन्सुलेशन दक्षता का परीक्षण और गणना करने के लिए किया जाता है।
5उपकरण का आंतरिक इन्सुलेशन भाग
1उपकरण की दीवार की कुल मोटाई 215 मिमी है, और ओवन के अंदर और बाहर क्रमशः उपयोग किया जाता हैः आंतरिक 1700 °C उच्च तापमान सिरेमिक ऊन से बना है
मध्य भाग 75 मिमी उच्च तापमान वाली मललाइट ईंट से बना है, जिसका तापमान प्रतिरोध 1480 °C घनत्व 1.0g/cm3 है और बाहरी भाग 304 स्टेनलेस स्टील से ढका हुआ है।
सुंदर और उदार, संक्षारण प्रतिरोधी।

6. धुआं निकास प्रणाली:
1परीक्षण यंत्र निचले धुएं के निकास विधि को अपनाता है।
2भट्ठी के तल पर एक खोखले आकार का धुआं निकासी बंदरगाह होता है, और फिर इसे प्रेरित ड्राफ्ट प्रशंसक के माध्यम से छुट्टी दी जाती है।
2धुआं निकास पंखा और धुआं निकास नलिका 304 स्टेनलेस स्टील से बने हैं।
