ISO834-1 मानक भवन घटक ऊर्ध्वाधर और क्षैतिज भट्ठी अग्नि परीक्षणों के लिए EN13381

DX8364 भवन घटक के अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी (EN13381-8)

क्षैतिज भट्ठी:

आवेदन का दायरा:यह भारोत्तोलक और गैर भारोत्तोलक घटकों जैसे कि दीवारों, बीमों, स्तंभों, फर्श, छतों और छतों के लिए उपयुक्त है और अन्य संरचनाओं, सामानों या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।यह परीक्षण मशीन GB/T9978 के सभी घटकों के परीक्षण के लिए उपयुक्त है.1~9 और ISO834-1~9 मानक।

मानकों के अनुरूपः

ISO834-1:1999 "फायर रेसिस्टेंस टेस्ट बिल्डिंग कंपोनेंट्स पार्ट I: जनरल रिक्वेस्ट"

मुख्य मापदंडः

प्रयोगशालाः 4.5M (लंबाई) x 4.5M (चौड़ाई) x 3.5M (ऊंचाई), उच्च तापमान इन्सुलेशन सामग्री का इनडोर उपयोग।

लोडिंग डिवाइसः भवन में ओवरहेड क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग को अपनाया जाता है। समरूप, केंद्रीय, धुरी या विषम लोडिंग का अनुकरण किया जा सकता है।

समर्थन फ्रेम: चार रोलर्स द्वारा फ्रेम पर एक कंक्रीट ब्रैकेट से जुड़ा हुआ है।

थर्मोकपल्सः भट्ठी थर्मोकपल्स, बैकसाइड हीट कपल्स, मोबाइल थर्मोकपल्स, आंतरिक थर्मोकपल्स और परिवेश तापमान थर्मोकपल्स सहित विभिन्न क्षेत्रों में वितरित किए जाते हैं।

भट्ठी के दबाव माप जांचः टी के आकार का माप जांच, माप सटीकता ± 2Pa

नमूना अंतर माप जांचः 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास

दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), लौ फेंकनेवाला (कम से कम 20) और विनियमन वाल्व

दहन गैस स्रोतः 95% से अधिक शुद्धता के साथ प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस प्रवाहः 0~100L/मिनट माप सटीकता 2.5 ग्रेड

वायु प्रवाहः 0~50m3/min माप की सटीकता≤±0.5m3/min

गैस टैंक क्षमताः ≥50kg×6

भट्ठी तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है

वेंटिलेशन प्रणाली और नियंत्रण डम्पर आदि

नमूने के बैकफायर सतह पर विकिरण गर्मी की माप सीमाः 0 ~ 10W/cm2

ऊर्ध्वाधर भट्ठी:

आवेदन का दायरा:

यह दीवारों, बीमों, स्तंभों, फर्श स्लैबों और छतों जैसे क्षैतिज भवन घटकों के लिए उपयुक्त है ताकि मानक अग्नि परिस्थितियों में उनकी अग्नि प्रतिरोधक विशेषताओं को निर्धारित किया जा सके।

मानकों को पूरा करें:

ISO834-11999, ISO834-5:200, ISO834-6: और अन्य परीक्षण आवश्यकताएं।

प्रदर्शन विशेषताएंः

उच्च परिशुद्धता वाले बहु-बिट अधिग्रहण कार्ड का उपयोग, तापमान, दबाव, प्रवाह और अन्य पहलुओं के डेटा का संग्रह, माइक्रो कंप्यूटर विश्लेषण के माध्यम से,प्रसंस्करण और नियंत्रण वास्तविक समय में प्रज्वलन की वास्तविक जानकारी का पुनरुत्पादन उत्पन्न करने के लिए, और इसके दहन विशेषताओं को निर्धारित करने के लिए माइक्रो कंप्यूटर विश्लेषण के माध्यम से, पूरी मशीन सभी उच्च गुणवत्ता वाले उपकरणों का उपयोग, यह सुनिश्चित करने के लिए कि प्रणाली उच्च गुणवत्ता, उच्च गति संचालन है,उन्नत.

तकनीकी मापदंडः

1उपकरण संरचनाः अग्निरोधक परीक्षण भट्ठी, गैस प्रवाह माप प्रणाली, तापमान माप प्रणाली और दबाव माप और नियंत्रण प्रणाली।

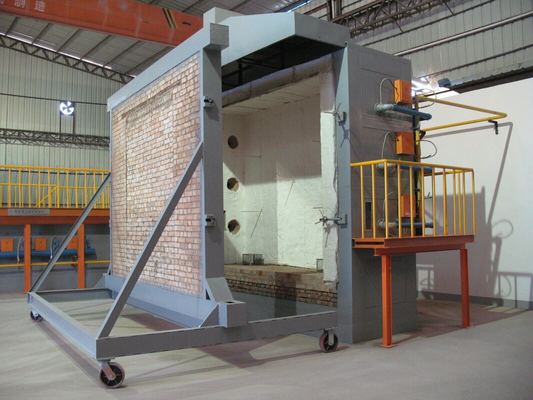

2अग्निरोधक परीक्षण भट्ठीः यह एक ऊर्ध्वाधर परीक्षण भट्ठी है जिसका आंतरिक आकार 4.5 मीटर (लंबाई), × 3.5 मीटर (गहराई) × 1.25 मीटर (ऊंचाई) है।

3भट्ठी की संरचनाः इस्पात संरचना फ्रेम को अपनाया गया है, भट्ठी की दीवार को इस्पात संरचना फ्रेम के बीच में अग्निरोधी ईंटों से बनाया गया है,और भट्ठी की दीवार के अंदर की तरफ उच्च तापमान प्रतिरोधी थर्मल इन्सुलेशन सामग्री से बना है, 1000kgpm3 से अधिक घनत्व के साथ। बाहरी पक्ष रंग स्टील से लिपटे हुए है, भट्ठी अस्तर सामग्री की मोटाई 65 मिमी है,और ओवन में तापमान परीक्षण तापमान 1250°C तक है.

4तापमान माप प्रणालीः

1. भट्ठी में थर्मोकपल: भट्ठी GB/T 16839 के अनुसार 2.0 मिमी के तार व्यास के साथ K- प्रकार के निकेल-क्रोमियम-निकेल-क्रोमियम थर्मोकपल को अपनाती है।1, बाहरी कवर गर्मी प्रतिरोधी स्टेनलेस स्टील पाइप आवरण है, और बीच गर्मी प्रतिरोधी सामग्री से भरा है, और गर्म अंत उभरा आवरण की लंबाई 25 मिमी से कम नहीं है,कुल 5 टुकड़े, और तापमान सटीकता <± 15 °C है।

2. बैक फायर सतह का तापमान मापनाः 0.5 मिमी व्यास के थर्मोकपल का उपयोग करना, 0.2 मिमी मोटाई और 12 मिमी व्यास पर वेल्डिंग करना

गोल तांबे की शीट पर, GB/T16839.1 के अनुसार बड़े निकेल-क्रोम-निकेल-सिलिकॉन थर्मोकपल को 30 मिमी लम्बाई, चौड़ाई और 2.0 मिमी मोटाई के एस्बेस्टस गास्केट से ढका जाना चाहिए।कुल 20

3. औसत तापमान मापः 8 थर्मोकपल्स, GB/T7633-2008 और GB/T17428-2009 के लिए उपयुक्त

4अधिकतम तापमान मापः थर्मोकपल 20 डबल दरवाजों का माप है, जिसमें फास्सी है जो 1200 मिमी की अधिकतम दरवाजे की चौड़ाई तक कवर कर सकती है।
