GB/T9978.1-2008 "बिल्डिंग घटकों की अग्नि प्रतिरोध परीक्षण विधि भाग 1: सामान्य आवश्यकताएं" अध्याय और अध्याय 6 की आवश्यकताएं,GB/T14907-2018 परीक्षण मानक "स्टील संरचनाओं के लिए अग्नि प्रतिरोधी कोटिंग्स", GBJ17-2003 "स्टील संरचनाओं के डिजाइन के लिए कोड" मानक आवश्यकताओं, GA_T714-2007, GB/T9779-1988 टुकड़े टुकड़े आर्किटेक्चरल कोटिंग्स।
तकनीकी पैरामीटरः
1.उपकरण की संरचनाःअग्नि प्रतिरोध परीक्षण क्षैतिज भट्ठी, दहन नियंत्रण अनुभाग, गैस अनुभाग और दबाव घटाने की प्रणाली, दबाव रिहाई और माप प्रणाली, धुआं गैस उत्सर्जन प्रणाली, नमूना परीक्षण स्टैंड,गैस प्रवाह प्रणाली, तापमान माप प्रणाली (भट्टी तापमान डेटा अधिग्रहण प्रणाली, परीक्षण घटक तापमान अधिग्रहण प्रणाली), निकास वाल्व प्रणाली, और समर्पित परीक्षण सॉफ्टवेयर।16 बिट के उच्च परिशुद्धता डेटा अधिग्रहण मॉड्यूल का उपयोग करके विभिन्न चैनलों से तापमान, दबाव, प्रवाह दर आदि जैसे विभिन्न डेटा एकत्र किए जाते हैं।दहन के दौरान वास्तविक जानकारी का वास्तविक समय में पुनरुत्पादन माइक्रो कंप्यूटर विश्लेषण द्वारा उत्पन्न किया जाता है, processing, and control, and the results are directly obtained through microcomputer analysis and judgment. The whole machine adopts reliable components to ensure the reliable, और परिणाम सीधे माइक्रो कंप्यूटर विश्लेषण और निर्णय के माध्यम से प्राप्त होते हैं.प्रणाली का उच्च गति संचालन और प्रगतिशीलता.

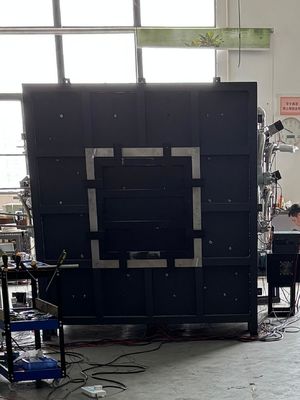

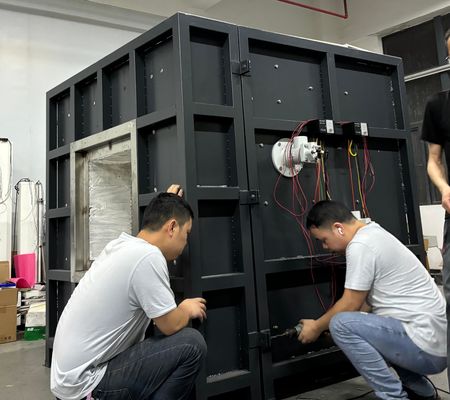

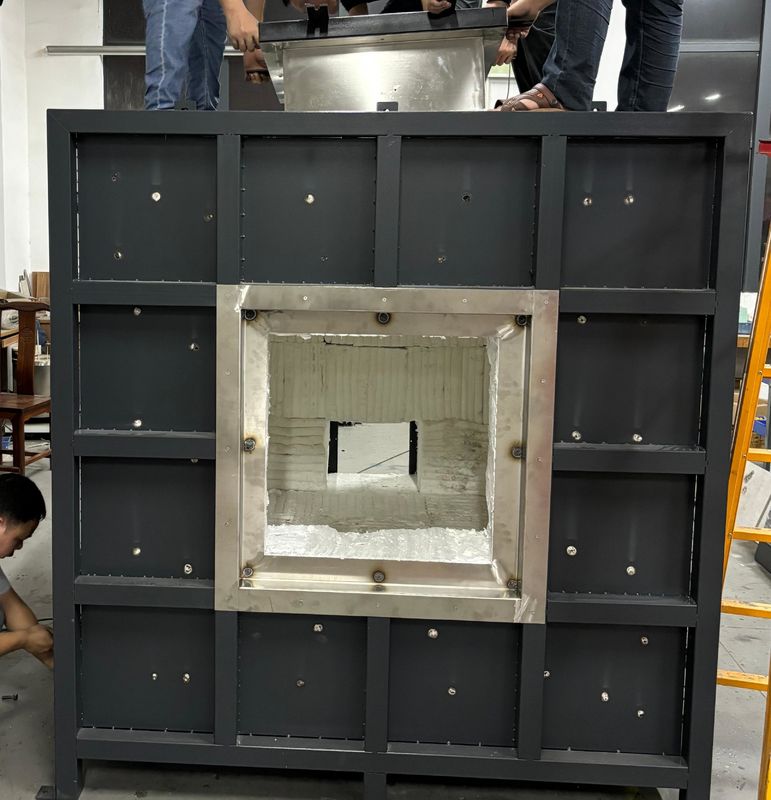

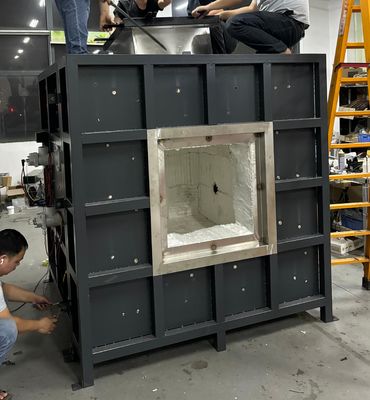

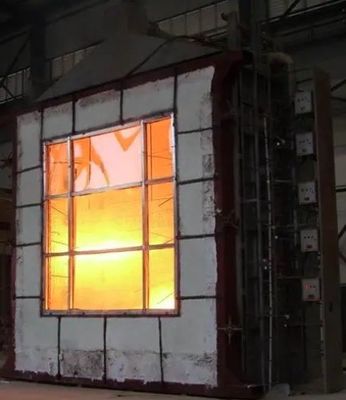

2.भट्ठी की संरचनाःएक चार परत संरचना को अपनाता है, जिसमें 1300 °C पर आंतरिक परत और कमरे के तापमान पर बाहरी परत होती है। बाहर से अंदर तक वे हैंः पहली परत एक स्टेनलेस स्टील खोल है,और दूसरी परत एक इस्पात संरचना फ्रेम है; तीसरी परत उच्च तापमान वाली ईंटों से बनी है; चौथी परत उच्च तापमान वाली सिरेमिक कपास है जो 1700 डिग्री सेल्सियस तक के तापमान का सामना कर सकती है।

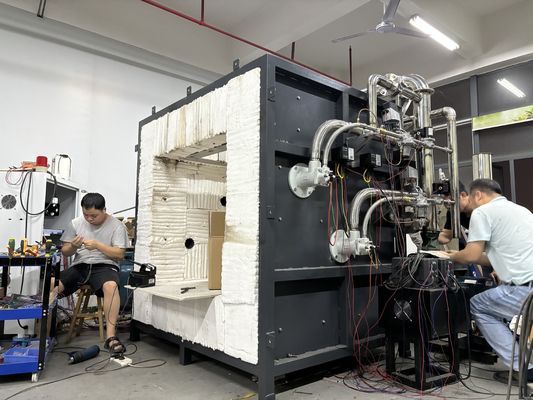

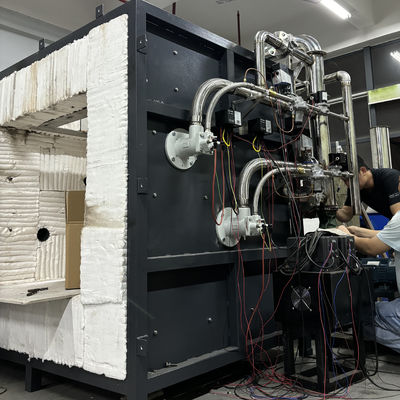

3बर्नर:60-80 किलोवाट की शक्ति वाले उच्च दबाव वाले बर्नरों के दो सेटों का उपयोग किया जाता है, जिनमें हवा-ईंधन अनुपात नियंत्रण और बंद-लूप नियंत्रण होते हैं जो भट्ठी के अंदर तापमान प्रतिक्रिया द्वारा गठित होते हैं।The gas valve and air valve can be automatically adjusted to achieve a suitable combustion effect गैस वाल्व और हवा वाल्व को स्वचालित रूप से समायोजित किया जा सकता हैसुरक्षा सुनिश्चित करने के लिए, बर्नर चयन और घटक सभी प्रसिद्ध ब्रांडों से हैं।
4तापमान माप प्रणाली:
भट्ठी थर्मोकपल:भट्ठी 2.0 मिमी के तार व्यास को अपनाती है जो 5 की आवश्यकताओं को पूरा करती है।5.1.1 GB/T9978.1 और GB/T 16839.1 में चार K प्रकार के निकेल क्रोमियम निकेल सिलिकॉन थर्मोकपल्स, बाहरी कवर पर गर्मी प्रतिरोधी स्टेनलेस स्टील के आवरण के साथ,गर्मी प्रतिरोधी सामग्री मध्य में भरी हुई, और स्टेनलेस स्टील ट्यूब आस्तीन कठोर सामग्री जेड ट्यूब शीट से बने, जिसमें शीट के गर्म छोर से फैलने वाली लंबाई कम से कम 25 मिमी है,और एक तापमान प्रतिरोध 1250 °C या उससे अधिक.
बैक फायर सतह तापमान माप:नमूना के पीछे 8 थर्मोकपल्स हैं, जिनमें से 4 तांबे की प्लेट थर्मोकपल्स हैं (0.0 के साथ वेल्डेड) ।मोटी तरफ 5 मिमी के तार व्यास के थर्मोकपल्स) 12 मिमी व्यास और 0 व्यास के एक गोल तांबे की शीट पर.2 मिमी, यह मानक GB/T 16839 में निर्दिष्ट K-प्रकार के निकेल क्रोमियम निकेल सिलिकॉन थर्मोकपल की आवश्यकताओं को पूरा करता है।1"प्रत्येक तांबे की शीट एक 30 * 30 * 2 (± 0.5) मिमी अछूता इन्सुलेशन पैड से लैस है जिसका घनत्व 900 किलोग्राम/एम3 ± 100 किलोग्राम/एम3 है।जो 5 की आवश्यकताओं को पूरा करता है.5.1.2 GB/T9978 में।1इसके अतिरिक्त, अन्य 4 पदों का बाहरी व्यास 1 मिमी है। उच्च परिशुद्धता के-प्रकार के थर्मोकपल, जो इन्सुलेशन दक्षता परीक्षण के लिए नमूना के पीछे दफन किया जा सकता है;
मोबाइल परीक्षण तापमानःGB/T9978.1-2008 की आवश्यकताओं को पूरा करता है; बैकफायर सतह पर प्रत्येक बिंदु के सतह के तापमान को मापने के लिए एक हाथ से रखे गए अवरक्त मापने वाले उपकरण का उपयोग किया जाता है।भट्ठी का तापमान संग्रहण:के प्रकार के बख्तरबंद थर्मोकपल का चयन किया जाता है। उच्च तापमान प्रतिरोध 1250 °C से ऊपर; भट्ठी तापमान डेटा अधिग्रहण प्रणाली वास्तविक समय वक्र और ऐतिहासिक वक्र भंडारण कार्य है,साथ ही थर्मोकॉपल ओपन सर्किट और शॉर्ट सर्किट अलार्म फ़ंक्शन.पर्यावरण तापमान माप:उपकरण परीक्षण के लिए 3 एमएम के बाहरी व्यास के एक स्टेनलेस स्टील बख्तरबंद थर्मोकपल से लैस है।GB/T 16839 में निर्दिष्ट K-प्रकार के निकेल क्रोमियम निकेल सिलिकॉन थर्मोकपल के परिवेश तापमान की जांच और अनुपालन.1.
5दबाव माप प्रणालीः भट्ठी के दबाव का माप:माप सीमा 0-100Pa; हम एक फ्रांसीसी आयातित अंतर दबाव गेज का उपयोग करते हैं, जो कि ± 0.5Pa की माप सटीकता के साथ एक टी-आकार का माप जांच है।अतिचाप सुरक्षा कार्य से सुसज्जित, जब भट्ठी का दबाव 100Pa से अधिक हो, तो ओवरप्रेशर सुरक्षा प्रोग्राम निष्पादित करें, गैस की आपूर्ति बंद करें और परीक्षण समाप्त करें; GB/T9978.1-2008 मानक के अनुरूप;भट्ठी के अंदर का दबावप्रत्येक 1 मिनट में रिकॉर्ड किया जाता है, और रिकॉर्डिंग उपकरण की सटीकता 1 सेकंड है। डेटा संग्रह दर 3 बार प्रति सेकंड है। भट्ठी दबाव नियंत्रण और डेटा अधिग्रहण,अध्याय 2 में विभिन्न मानकों और धुआं निकास प्रणाली नियंत्रण सर्किट की आवश्यकताओं के अनुसार भट्ठी के दबाव का वास्तविक समय नियंत्रण सुनिश्चित करना.
टी के आकार का मापनेवाला:उच्च तापमान प्रतिरोधी SUS310S स्टेनलेस स्टील ट्यूब का उपयोग करके, यह भट्ठी के अंदर से भट्ठी के बाहर तक भट्ठी की दीवार से गुजरता है,और भट्ठी के अंदर और बाहर का दबाव एक ही स्तर पर रखा जाता है.दबाव ट्रांसमीटर:फ्रेंच काइमाओ उच्च परिशुद्धता दबाव सेंसर. प्रयोग की शुरुआत के 5 मिनट के भीतर, यह 15Pa ± 5Pa है, और 10 मिनट के बाद, यह 17Pa ± 3Pa है।
6. दबाव राहत प्रणाली:6.1 भट्ठी की दीवार के पीछे की ओर धुआं निकासी पाइप से जुड़े धुआं निकासी पाइप के लिए छिद्र स्थापित हैं,भट्ठी के अंदर धुएं को बाहर निकालकर भट्ठी के अंदर दबाव को नियंत्रित करने के लिएभट्ठी के अंदर हवा की आपूर्ति और निकास को 0.3 किलोवाट के एक शक्तिशाली पंखे और एक आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है।और हवा की मात्रा स्वचालित रूप से एक कंप्यूटर प्रोग्राम द्वारा दहन की आवश्यकताओं को पूरा करने के लिए नियंत्रित किया जाता है, pressure, and smoke exhaust; 6. धुआं और धुआं से बचने के लिए2दबाव रिलीज़ पाइपलाइनःभट्ठी के अंदर का भाग 300 मिमी व्यास के उच्च तापमान प्रतिरोधी SUS310S स्टेनलेस स्टील पाइप से बना है, जो 1300 °C तक के तापमान का सामना करने में सक्षम है।भट्ठी के बाहर 5 मिमी की दीवार मोटाई के साथ वेल्डेड पाइप का उपयोग करें; 6.3दबाव छूट शक्तिःAC220, 0.3kw high temperature resistant high-pressure fan; 6.4 Furnace pressure control and data acquisition,उपरोक्त मानकों की आवश्यकताओं के अनुसार धुआं निकास प्रणाली के साथ एक नियंत्रण लूप बनाकर भट्ठी दबाव वास्तविक समय नियंत्रण सुनिश्चित कर सकता है.
