GB/T9978.1-2008 "भवन घटकों अग्नि प्रतिरोध परीक्षण विधि भाग 1: सामान्य आवश्यकताएं" अध्याय और अध्याय 6 आवश्यकताएं, GB/T14907-2018 "स्टील संरचनाओं के लिए अग्नि मंदक कोटिंग्स" परीक्षण मानक, GBJ17-2003 "स्टील संरचनाओं के डिजाइन के लिए कोड" मानक आवश्यकताएं, GA_T714-2007, GB/ T9779-1988 लेपित वास्तुशिल्प कोटिंग्स।
तकनीकी पैरामीटर:

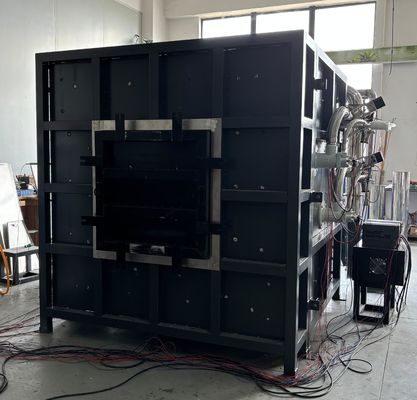

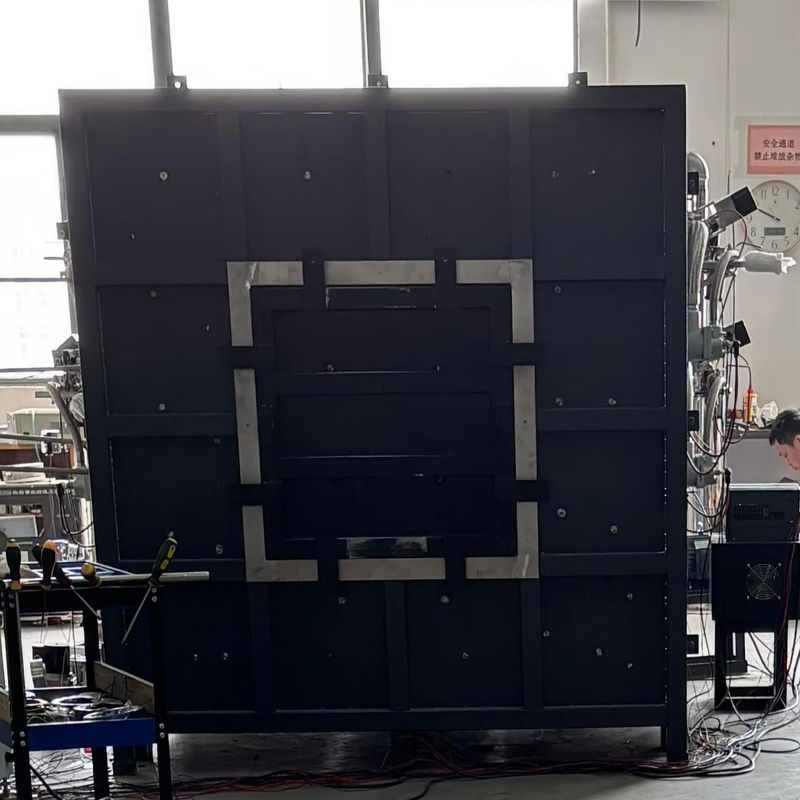

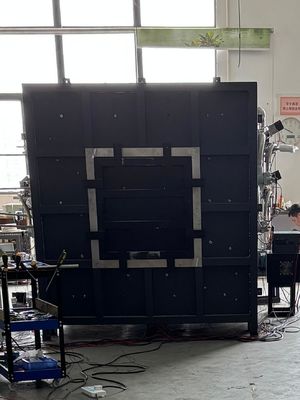

1.उपकरण संरचना: अग्नि प्रतिरोध परीक्षण क्षैतिज भट्ठी, दहन नियंत्रण अनुभाग, गैस अनुभाग और दबाव कम करने की प्रणाली, दबाव राहत और माप प्रणाली, फ्लू गैस उत्सर्जन प्रणाली, नमूना परीक्षण स्टैंड, गैस प्रवाह प्रणाली, तापमान माप प्रणाली (भट्ठी तापमान डेटा अधिग्रहण प्रणाली, परीक्षण घटक तापमान अधिग्रहण प्रणाली), निकास वाल्व प्रणाली, और समर्पित परीक्षण सॉफ्टवेयर।16-बिट उच्च-सटीकता डेटा अधिग्रहण मॉड्यूल का उपयोग करते हुए, तापमान, दबाव, प्रवाह दर, आदि जैसे विभिन्न डेटा विभिन्न चैनलों से एकत्र किए जाते हैं। माइक्रो कंप्यूटर विश्लेषण, प्रसंस्करण और नियंत्रण के माध्यम से दहन के दौरान वास्तविक जानकारी का वास्तविक समय पुनरुत्पादन उत्पन्न होता है, और परिणाम सीधे माइक्रो कंप्यूटर विश्लेषण और निर्णय के माध्यम से प्राप्त किए जाते हैं। पूरी मशीन प्रणाली की विश्वसनीय, उच्च-गति संचालन और प्रगतिशीलता सुनिश्चित करने के लिए विश्वसनीय घटकों को अपनाती है।

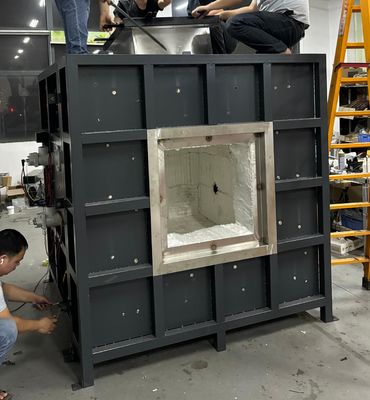

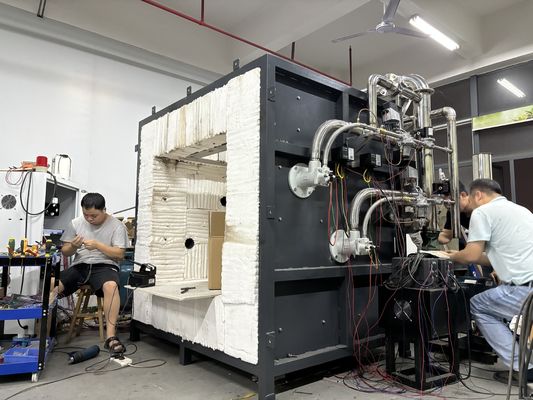

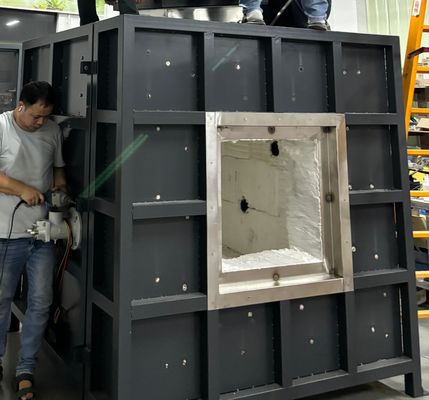

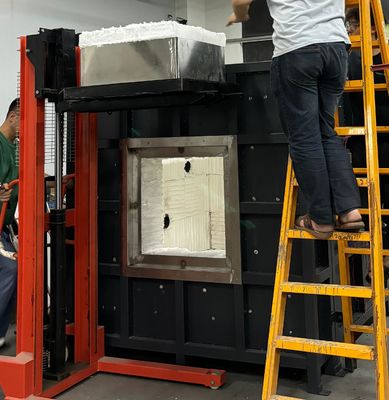

2.भट्ठी संरचना: चार-परत संरचना को अपनाता है, जिसमें आंतरिक परत 1300 डिग्री सेल्सियस पर और बाहरी परत कमरे के तापमान पर होती है। बाहर से अंदर तक, वे हैं: पहली परत एक स्टेनलेस स्टील खोल है, और दूसरी परत एक स्टील संरचना फ्रेम है; तीसरी परत परिधि बनाने के लिए उच्च तापमान ईंटों से बनी है; चौथी परत उच्च तापमान सिरेमिक कपास है जो 1700 डिग्री सेल्सियस तक तापमान का सामना कर सकती है।

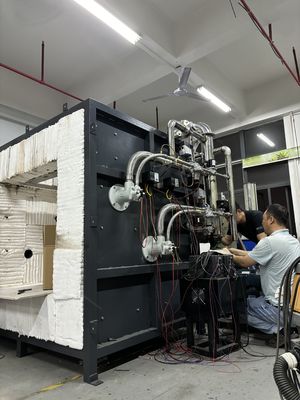

3. बर्नर: 60-80kw की शक्ति वाले उच्च दबाव वाले बर्नर के दो सेट का उपयोग किया जाता है, जिसमें हवा-ईंधन अनुपात नियंत्रण और भट्ठी के अंदर तापमान प्रतिक्रिया से गठित बंद-लूप नियंत्रण होता है। उपयुक्त दहन प्रभाव प्राप्त करने के लिए गैस वाल्व और एयर वाल्व को स्वचालित रूप से समायोजित किया जा सकता है। सुरक्षा सुनिश्चित करने के लिए, बर्नर चयन और घटक सभी प्रसिद्ध ब्रांडों से हैं।
4. तापमान माप प्रणाली:
भट्ठी थर्मोकपल: भट्ठी GB/T9978.1 और GB/T 16839.1 चार K-प्रकार निकल क्रोमियम निकल सिलिकॉन थर्मोकपल की 5.5.1.1 की आवश्यकताओं को पूरा करने वाले 2.0 मिमी के तार व्यास को अपनाती है, बाहरी कवर पर गर्मी प्रतिरोधी स्टेनलेस स्टील स्लीव के साथ, बीच में गर्मी प्रतिरोधी सामग्री भरी हुई है, और कठोर सामग्री जेड ट्यूब शीथ से बने स्टेनलेस स्टील ट्यूब स्लीव, म्यान के गर्म सिरे से कम से कम 25 मिमी की लंबाई के साथ, और 1250 डिग्री सेल्सियस या उससे ऊपर का तापमान प्रतिरोध।
बैक फायर सतह तापमान माप:नमूने के पीछे 8 थर्मोकपल हैं, जिनमें से 4 तांबे की प्लेट थर्मोकपल हैं (0.5 मिमी तार व्यास थर्मोकपल के साथ 0.5 मिमी तार व्यास थर्मोकपल के साथ वेल्डेड) 12 मिमी व्यास और 0.2 मिमी व्यास की एक गोल तांबे की शीट पर, यह मानक GB/T 16839.1 में निर्दिष्ट K-प्रकार निकल क्रोमियम निकल सिलिकॉन थर्मोकपल की आवश्यकताओं को पूरा करता है, प्रत्येक तांबे की शीट 30 * 30 * 2 (± 0.5) मिमी इन्सुलेटिंग इन्सुलेशन पैड के साथ 900kg/m3 ± 100 kg/m3 के घनत्व के साथ सुसज्जित है। थर्मल गुणांक 0.117-0.143W/(m.k) है, जो GB/T9978.1 की 5.5.1.2 की आवश्यकताओं को पूरा करता है। इसके अलावा, अन्य 4 पदों का बाहरी व्यास 1 मिमी है। उच्च परिशुद्धता K-प्रकार थर्मोकपल, जिसे इन्सुलेशन दक्षता परीक्षण के लिए नमूने के पीछे दफन किया जा सकता है;
मोबाइल परीक्षण तापमान: GB/T9978.1-2008 की आवश्यकताओं को पूरा करता है; प्रत्येक बिंदु की सतह के तापमान को बैकफायर सतह पर मापने के लिए एक हैंडहेल्ड इन्फ्रारेड मापने वाले उपकरण का उपयोग किया जाता है।भट्ठी तापमान संग्रह: K-प्रकार बख़्तरबंद थर्मोकपल का चयन किया जाता है। 1250 डिग्री सेल्सियस से ऊपर उच्च तापमान प्रतिरोध; भट्ठी तापमान डेटा अधिग्रहण प्रणाली में वास्तविक समय वक्र और ऐतिहासिक वक्र भंडारण कार्य होते हैं, साथ ही थर्मोकपल ओपन सर्किट और शॉर्ट सर्किट अलार्म कार्य भी होते हैं।पर्यावरण तापमान माप: उपकरण परीक्षण के लिए 3 मिमी के बाहरी व्यास के साथ एक स्टेनलेस स्टील बख़्तरबंद थर्मोकपल से सुसज्जित है। परिवेश के तापमान को सत्यापित करें और GB/T 16839.1 में निर्दिष्ट K-प्रकार निकल क्रोमियम निकल सिलिकॉन थर्मोकपल का अनुपालन करें।
5. दबाव माप प्रणाली: भट्ठी दबाव माप: माप सीमा 0-100Pa; हम एक फ्रेंच आयातित अंतर दबाव गेज का उपयोग करते हैं, जो एक टी-आकार का मापने वाला जांच है जिसकी माप सटीकता ± 0.5Pa है। ओवरप्रेशर सुरक्षा फ़ंक्शन से सुसज्जित, जब भट्ठी का दबाव 100Pa से अधिक हो जाता है, तो प्रोग्राम ओवरप्रेशर सुरक्षा निष्पादित करें, गैस आपूर्ति बंद करें, और परीक्षण समाप्त करें; GB/T9978.1-2008 मानक का अनुपालन करता है;भट्ठी के अंदर दबाव हर 1 मिनट में दर्ज किया जाता है, और रिकॉर्डिंग उपकरण की सटीकता 1 सेकंड है। डेटा संग्रह दर प्रति सेकंड 3 बार है। भट्ठी दबाव नियंत्रण और डेटा अधिग्रहण, अध्याय 2 और धुआं निकास प्रणाली नियंत्रण सर्किट में विभिन्न मानकों की आवश्यकताओं के अनुसार भट्ठी दबाव के वास्तविक समय नियंत्रण को सुनिश्चित करता है।
टी-आकार मापने वाली जांच: SUS310S उच्च तापमान प्रतिरोधी स्टेनलेस स्टील ट्यूब का उपयोग करता है, यह भट्ठी की दीवार से भट्ठी के अंदर से बाहर तक गुजरता है, और भट्ठी के अंदर और बाहर दबाव समान स्तर पर बनाए रखा जाता है।दबाव ट्रांसमीटर: फ्रेंच काइमाओ उच्च-सटीकता दबाव सेंसर। प्रयोग की शुरुआत के 5 मिनट के भीतर, यह 15Pa ± 5Pa है, और 10 मिनट के बाद, यह 17Pa ± 3Pa है।
6. दबाव राहत प्रणाली: 6.1 भट्ठी की दीवार के पीछे की तरफ धुआं निकास छेद स्थापित हैं, जो धुआं निकास पाइप से जुड़े हैं, भट्ठी के अंदर धुएं को बाहर निकालकर भट्ठी के अंदर दबाव को नियंत्रित करने के लिए। भट्ठी के अंदर हवा की आपूर्ति और निकास को 0.3kw शक्तिशाली पंखे और आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, और हवा की मात्रा कंप्यूटर प्रोग्राम द्वारा स्वचालित रूप से नियंत्रित की जाती है ताकि दहन, दबाव और धुआं निकास की आवश्यकताओं को पूरा किया जा सके; 6.2 दबाव राहत पाइपलाइन: भट्ठी के अंदर का अनुभाग उच्च तापमान प्रतिरोधी SUS310S स्टेनलेस स्टील पाइप से 300 मिमी व्यास के साथ बनाया गया है, जो 1300 डिग्री सेल्सियस तक तापमान का सामना कर सकता है। भट्ठी के बाहर 5 मिमी की दीवार की मोटाई के साथ वेल्डेड पाइप का उपयोग करें; 6.3 दबाव राहत शक्ति: AC220, 0.3kw उच्च तापमान प्रतिरोधी उच्च दबाव पंखा; 6.4 भट्ठी दबाव नियंत्रण और डेटा अधिग्रहण, भट्ठी दबाव उपरोक्त मानकों की आवश्यकताओं के अनुसार धुआं निकास प्रणाली के साथ एक नियंत्रण लूप बनाकर वास्तविक समय नियंत्रण सुनिश्चित कर सकता है।
