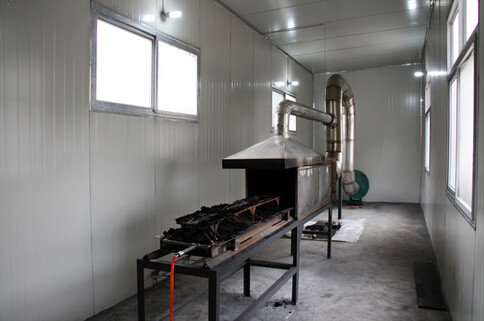

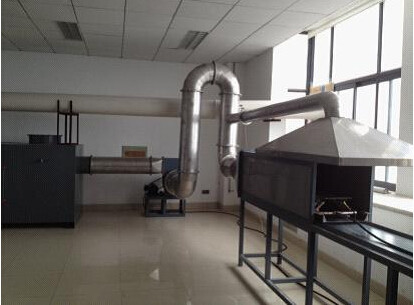

DX8332B रोडवेज प्रोपेन दहन प्रदर्शन परीक्षक

डीएक्स8332बी रोडवे प्रोपेन दहन प्रदर्शन परीक्षक

आवेदन का दायरा: मुख्य रूप से कोयला खदानों में उपयोग किए जाने वाले पूरे कोर कपड़ों के साथ लौ retardant कन्वेयर बेल्ट के प्रोपेन दहन प्रदर्शन के परीक्षण के लिए उपयुक्त है। एमटी914-2008 "कोयला खदान के कपड़ों के लिए पूरे कोर लौ retardant कन्वेयर बेल्ट" के अनुसार, सुरंगों में प्रोपेन के दहन प्रदर्शन का परीक्षण किया जाता है। एक मजबूत निकास प्रणाली को अपनाना, निकास पंखा प्रणाली को सक्रिय किया जाता है ताकि पानी के पर्दे सक्रिय कार्बन के माध्यम से निकास गैस को शुद्ध किया जा सके और इसे निर्वहन किया जा सके, राष्ट्रीय उत्सर्जन मानकों को पूरा किया जा सके।

मुख्य तकनीकी पैरामीटर:

1. लेन: एक कक्ष से मिलकर, कक्ष की बाहरी दीवार 25 मिमी दुर्दम्य सामग्री से निर्मित होती है, जिसमें 460 मिमी x 460 मिमी का इनलेट आकार और 1676 मिमी की लंबाई होती है। यह 1.5 मिमी मोटी स्टेनलेस स्टील कोन कनेक्टर के माध्यम से 300 मिमी व्यास के निकास पाइप से जुड़ा हुआ है।

2. निकास हुड: 1.5 मिमी मोटी स्टेनलेस स्टील से बना, परीक्षण कक्ष के ठीक ऊपर रखा गया है, जिसका उपयोग परीक्षण प्रक्रिया के दौरान भट्ठी के बाहर से फैलने वाले धुएं को निकालने के लिए किया जाता है;

3. ब्रैकेट: कन्वेयर बेल्ट के नमूनों को ठीक करने के लिए उपयोग किया जाता है। परीक्षण बेंच में 1500 मिमी लंबाई, 220 मिमी चौड़ाई और 160 मिमी ऊंचाई के विनिर्देश हैं, जिसमें 10 मिमी व्यास की स्टील की छड़ें होती हैं।

4. बेंजीन अल्काइल बर्नर: छह दहन इंजेक्टरों से बना, नोजल 45 डिग्री के कोण पर अंदर की ओर झुका हुआ है।

5. परीक्षण सामग्री: प्रोपेन गैस (उपयोगकर्ता द्वारा प्रदान की गई) से 95% से अधिक भरा हुआ;

6. नमूने: लौ retardant कन्वेयर बेल्ट

7. वजन उपकरण: परीक्षण से पहले और बाद में कन्वेयर बेल्ट के नमूने और गैस सिलेंडर के वजन को तौलने के लिए उपयोग किया जाता है; 30 किग्रा / 0.001 किग्रा

8. एनिमोमीटर: कक्ष तल से 310 मिमी और कक्ष इनलेट से 285 मिमी की दूरी पर केंद्र रेखा पर रखा गया है;

9. थर्मोकपल: के-प्रकार, 3 मिमी से अधिक नहीं बाहरी व्यास के साथ; तार व्यास 0.5 मिमी, स्तर II से कम नहीं सटीकता, 1300 डिग्री सेल्सियस की सीमा;

10. तापमान नियंत्रण प्रणाली: कंप्यूटर द्वारा नियंत्रित, थर्मोकपल द्वारा उत्पन्न मिलीवोल्ट सिग्नल सिग्नल समायोजन बोर्ड को भेजा जाता है। एनालॉग सिग्नल को डेटा अधिग्रहण कार्ड के माध्यम से डिजिटल सिग्नल में परिवर्तित किया जाता है, और फिर कंप्यूटर सॉफ्टवेयर द्वारा नियंत्रित और रिपोर्ट किया जाता है;

11. टाइमर: रिज़ॉल्यूशन: 0.1S, त्रुटि 1s/h से अधिक नहीं

12. ईंधन प्रवाह मीटर: 35 ~ 350L / H समायोज्य, नियंत्रण सटीकता ± 2L / h

13. ईंधन खपत नियंत्रण सटीकता: 565 ± 2 ग्राम / 50 मिनट

14. बिजली आपूर्ति वोल्टेज: AC380V 50Hz तीन-चरण पांच-तार प्रणाली;

15. बिजली की खपत: 4.01KW;

16. परीक्षण पर्यावरण तापमान: 5 डिग्री सेल्सियस -30 डिग्री सेल्सियस

17. ऊर्ध्वाधर मोड़ 6800 * 4400 * 2700 मिमी या क्षैतिज सीधी रेखा 9500 * 1800 * 2700 मिमी।

उपकरण संरचना: चार प्रमुख भागों से मिलकर: मुख्य नियंत्रण बॉक्स, ब्लोअर डिवाइस, दहन ब्रैकेट, और दहन नोजल।

नियंत्रण बॉक्स चल है।

निकास पंखा वायु शोधन: निकास पंखे पर निकास नलिका स्थापित करने के बाद, हवा सुरंग से गुजरती है और हवा की प्रवाह दर को नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है।

फ्रेम सामग्री 304 स्टेनलेस स्टील वर्ग वेल्डिंग से बनी है, और नियंत्रण बॉक्स सामग्री (टी = 1.2 मिमी) इलेक्ट्रोस्टैटिक स्टील प्लेट है। सतह को प्लास्टिक के साथ छिड़का जाता है, जो अधिक चिकना और सुंदर होता है।

स्प्रे लैंप: SUS304 सामग्री, हमारी कंपनी द्वारा स्वयं निर्मित।

नियंत्रण प्रणाली:

1 नियंत्रण बॉक्स एक रिले नियंत्रण प्रणाली को अपनाता है, और सभी इलेक्ट्रॉनिक घटक स्थापित घरेलू ब्रांडों से हैं, जो मशीन के काम करने के प्रदर्शन और पता लगाने की सटीकता को बेहतर ढंग से सुनिश्चित कर सकते हैं।

2 तापमान आयातित बुद्धिमान पी.आई.डी तापमान नियंत्रक (स्वचालित गणना फ़ंक्शन के साथ) और उच्च-सटीकता पीटी100 थर्मोकपल सेंसर और टाइमर को अपनाता है।

3 उपकरण में निम्नलिखित सुरक्षा सुरक्षा उपकरण हैं: बिजली अधिभार, शॉर्ट सर्किट सुरक्षा, नियंत्रण सर्किट अधिभार सुरक्षा, और अति-उच्च तापमान सुरक्षा।
