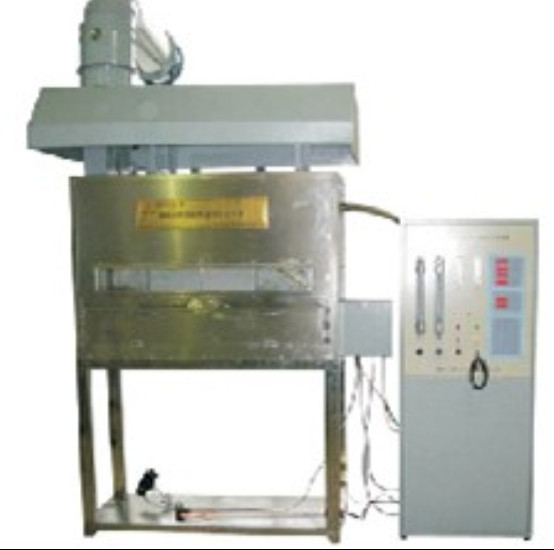

DX8401 फर्श को कवर करने वाली सामग्री के लिए रेडिएंट हीट फ्लक्स परीक्षण उपकरण 12w

आवेदन का दायरा:

यह उन फर्श सामग्री का परीक्षण करने के लिए उपयुक्त है जो निर्दिष्ट परिस्थितियों में छोटी लौ के साथ क्षैतिज रूप से रखी जाती हैं और झुकाव वाले थर्मल विकिरण क्षेत्र के संपर्क में आती हैं।सभी प्रकार के फर्श सामग्री के लिए उपयुक्त. जैसेः कपड़ा, कालीन, कर्क, लकड़ी, रबर शीट और प्लास्टिक फर्श और फर्श छिड़काव सामग्री। उपकरण फर्श सामग्री के दहन गुणों पर प्रतिक्रिया कर सकता है,इस्तेमाल किए गए सब्सट्रेट सहित, और समर्थन सामग्री, उपस्तर सामग्री या पैवमेंट सामग्री के अन्य पहलुओं में परिवर्तन परीक्षण परिणामों को प्रभावित कर सकते हैं,और इसका प्रयोग प्रयोगशाला नियंत्रण परिस्थितियों में प्रज्वलन के लिए जोड़े-जोड़े थर्मल प्रतिक्रिया में पैवमेंट सामग्री के दहन विशेषताओं का परीक्षण और वर्णन करने के लिए किया जाता है.

मानक के अनुरूपःGB/T11785-2005 और ISO9239-1 "पावलिंग सामग्री के दहन प्रदर्शन का निर्धारण - विकिरण गर्मी स्रोत विधि" की आवश्यकताओं को पूरा करें।

तकनीकी मापदंडः

गर्मी प्रवाह मीटर की माप सीमाः (0-15) Kw/m2;

ताप प्रवाह मीटर की सटीकता: ±0.2Kw/m2;

गर्मी प्रवाह मीटर की सटीकताः <± 3%;

थर्मल विकिरण उच्च तापमान माप सीमाः 400-600 °C, ±0.5 °C की सटीकता;

ब्लैकबॉडी तापमान त्रुटिः ±5°C;

धुआं निकास गतिः (2.5±0.2) m/s;

धुआं निकास क्षमताः (39-85) m3/min;

छिद्रित अग्निरोधक विकिरण प्लेट का आकारः 300 मिमी × 450 मिमी, लगभग 900 डिग्री सेल्सियस के उच्च तापमान का सामना कर सकता है;

थर्मोकपलः 3.2 मिमी के व्यास के साथ K-प्रकार के स्टेनलेस स्टील बख्तरबंद थर्मोकपल;

गर्मी प्रवाह वितरण आवश्यकताएंः 200 मिमी परः (9.1±0.4) KW/m2;

400 मिमी परः (5.0±0.4) केडब्ल्यू/एम 2;

600 मिमी परः (2.4±0.2) केडब्ल्यू/एम 2;

दहन गैस: प्रोपेन गैस (उपयोगकर्ता द्वारा प्रदान की जाती है);

दहन गैस प्रवाहः (0.026±0.002) L/S;

जलती हुई ब्लोटॉर्चः बाहरी व्यास ¢10 मिमी, आंतरिक व्यास ¢6 मिमी, ब्लोटॉर्च ट्यूब पर 35 ¢0.7 मिमी के छेद;

लौ की ऊंचाईः 60~120 मिमी समायोज्य;

इग्निशन प्रणालीः उच्च वोल्टेज इलेक्ट्रॉनिक इग्निशन;

शक्तिशाली निकास प्रणाली: यह मशीन एक शक्तिशाली निकास पंखे से लैस है, जब परीक्षण पूरा हो जाता है, निकास गैस को बाहर निकालने के लिए निकास पंखे प्रणाली को चालू करें।

नियंत्रण बॉक्स/दहन बॉक्स सामग्रीः उच्च गुणवत्ता (t=1.2mm) 304 स्टेनलेस स्टील प्लेट का उपयोग, सीएनसी मशीन उपकरण प्रसंस्करण और गठन, आर्क आकार सुंदर और उदार है।

ब्लोटॉर्च: हमारी कंपनी द्वारा निर्मित, 304 स्टेनलेस स्टील सामग्री, जीबी/टी11785 मानक की आवश्यकताओं के अनुरूप।

अन्य यांत्रिक भाग 304 स्टेनलेस स्टील या ए3 सामग्री से बने होते हैं, जिन पर इलेक्ट्रोप्लाटिंग, एंटी-जंग और एंटी-रस्ट होता है।

बिजली आपूर्ति वोल्टेजः AC220V±10%, 50Hz;

अधिकतम शक्तिः 5KW;

दहन बॉक्स का आकारः L1420*W1200*H2300 ((मिमी)

नियंत्रण बॉक्स का आकारः लंबाई × चौड़ाई × ऊंचाई (2.2× 1.2× 2.4) मीटर;

उपकरण का वजनः 350 किलोग्राम।

उपकरण संरचनाः यह मुख्य रूप से दो भागों से बना हैः दहन बॉक्स और नियंत्रण बॉक्स।

मुख्य तकनीकी संकेतक:

विकिरण बॉक्स 30 डिग्री झुका हुआ है और समायोजित किया जा सकता है

इनपुट गर्मी प्रवाह इनपुट गर्मी प्रवाह द्वारा मापा जाता है

धुआं में गैस प्रवाह दर (2.5±0.2) m/s है

पानी का तापमान 15°C-25°C था

रेडिएंट पैनल के 9 बिंदुओं के रेडिएंट प्रवाह को संबंधित विनिर्देशों को पूरा करना चाहिए (मानक आवश्यकताओं को देखें)

निकास पंखा अनंत रूप से समायोज्य है

विशेषताएं: कंप्यूटर नियंत्रित; स्वचालित समय की गणना; डाटा प्रोसेसिंग रिकॉर्ड की छपाई;

समय की सटीकताः <1s/h;
