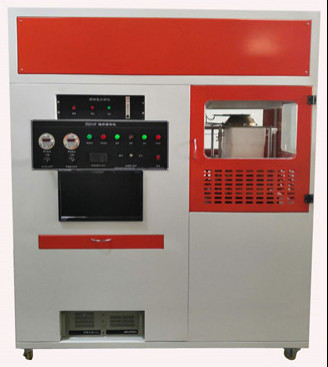

अग्नि प्रतिरोध परीक्षण के लिए उच्च सटीक DX8348A शंकु कैलोरीमीटर

1उपकरण मानक:

यह GB/T16172-2007 "बिल्डिंग मटेरियल की गर्मी रिलीज़ दर के लिए परीक्षण विधि" और ISO5660-1:2002 "बिल्डिंग मटेरियल की गर्मी रिलीज़ दर के लिए परीक्षण विधि" में निर्दिष्ट परीक्षण विधियों के अनुरूप है।

2. टीउपयोग का दायरा:

दहन उत्पाद के गैस प्रवाह में ऑक्सीजन की एकाग्रता और दहन के दौरान दहन उत्पाद की गर्मी रिलीज़ दर से गणना की गई ऑक्सीजन की खपत,सामग्री की गर्मी रिलीज दर भी सामग्री के दहन प्रदर्शन में सबसे महत्वपूर्ण पैरामीटर है, और सामग्री की दहन प्रक्रिया में गर्मी रिलीज दर आग के खतरे और लौ retardant रोकथाम उपचार की भविष्यवाणी के लिए अत्यंत महत्वपूर्ण है।

3कार्य की शर्तें:

1कार्य वातावरण का तापमान: 0°C-50°C

2कार्य वातावरण आर्द्रताः < 80%

3बिजली की आपूर्तिः 380V±50%, 50Hz±2%

4.मुख्य प्रदर्शन मापदंडः

1विकिरण शंकुः ताप शक्तिः 5Kv, विकिरण तीव्रताः 100Kw/m2, तापमान मापने के लिए तीन थर्मोकपल्स से सुसज्जित।

2. निकास प्रणाली: इसमें केन्द्रापसारक पंखे, धुआं हुड, पंखे के हवा प्रवेश और निकास पाइप और छिद्र प्लेट प्रवाहमीटर शामिल हैं

नमूना बॉक्स की अधिकतम मात्रा 100 मिमी*100 मिमी*50 मिमी है।

3. निकास मात्राः 0.012m3/s~0.035m3/s (समायोज्य)

4समय मान संकल्पः 1s त्रुटि<1s/n

5ऑक्सीजन विश्लेषकः माप सीमाः 0-25%

6. नमूना लेने वाले पंप और धुआं फिल्टर से लैस है।

7. गैस प्रवाह आयातित उच्च गुणवत्ता प्रवाह नियंत्रक को अपनाता है

8प्रज्वलन वोल्टेजः 220V, परीक्षण की सुरक्षा सुनिश्चित करने के लिए दोहरे इलेक्ट्रोड।

9धुआं निकास प्रवाहः धुआं निकास पंखे आवृत्ति रूपांतरण नियंत्रण को अपनाता है, जो 0.012m3/s ~ 0.035 m3/s पर धुआं प्रवाह दर के स्वचालित समायोजन का एहसास कर सकता है।

10नियंत्रण प्रणालीः स्वचालित डेटा अधिग्रहण और प्रसंस्करण, डेटा भंडारण और आउटपुट माप परिणामों को महसूस करने के लिए पता लगाने नियंत्रण कार्यक्रम और ZWH4500 अधिग्रहण नियंत्रण कार्ड का उपयोग किया जाता है।

11उपकरण को दो तरीकों से नियंत्रित किया जाता हैः मैनुअल और स्वचालित, और ऑपरेशन के लिए मैनुअल मोड पर स्विच किया जा सकता है।

12उपकरण घुमावदार रोलर्स से लैस है, जो उपयोगकर्ताओं के लिए उपकरणों को स्थानांतरित करने के लिए सुविधाजनक है।

13. निकास प्रणालीः निकास प्रवाह को नियंत्रित करने के लिए आवृत्ति रूपांतरण पंखे का उपयोग किया जाता है, और स्वचालित नियंत्रण माइक्रो कंप्यूटर के माध्यम से महसूस किया जाता है;एकीकृत छेद प्रवाहमीटर निकास गैस प्रवाह दर को मापता है, ताकि निकास प्रवाह दर अत्यधिक सटीक हो।

14भारन यंत्र: उच्च परिशुद्धता भार सेल का प्रयोग, तेज प्रतिक्रिया समय, 0.1g की भारन सटीकता, 0.01g का संकल्प

15इनलेट डायफ्राम पंप, प्रवाह दरः 33L/मिनट, वैक्यूमः 700 mmHg, दबावः 2.5 bar.

16आयातित धुआं फिल्टर का फिल्टर हेड ठोस पीटीएफई से बना है, और अंदर 0.5um पीटीएफई फिल्टर सामग्री है।

17आयातित आर्द्रता फिल्टर का फिल्टर हेड ठोस पीटीएफई से बना है और नीचे का तरल पेरिस्टाल्टिक पंप के माध्यम से निर्वहन किया जा सकता है।

18आयातित ताइकांग कंप्रेसर कंडेनसर, शीतलन क्षमता 320kJ/h, ओस बिंदु स्थिरता 0.1 डिग्री, ओस बिंदु स्थैतिक परिवर्तन 0.1K, सुरक्षा ग्रेड IP20.

19उपकरण नियंत्रण प्रणालीः कंप्यूटर नियंत्रण और डेटा प्रसंस्करण का उपयोग करने वाली कंप्यूटर माप और नियंत्रण प्रणाली मुख्य रूप से माप और नियंत्रण सॉफ्टवेयर, हार्डवेयर, कंप्यूटर, प्रिंटर से बनी होती है,आदि।

20माप नियंत्रण सॉफ्टवेयरः यह विभिन्न प्रकार के विंडोज ऑपरेटिंग सिस्टम के तहत काम कर सकता है,और परीक्षण डेटा डेटा अधिग्रहण और प्रयोग के प्रसंस्करण को पूरा करने के लिए डेटाबेस प्रबंधन मोड को अपनाता है, डेटा सहेजें और माप परिणाम आउटपुट करें और स्वचालित रूप से सभी परीक्षण डेटा सहेजें;

21. विभिन्न प्रकार की रिपोर्ट प्रिंटिंग इंटरफेस प्रदान करें, उपयोगकर्ता किसी भी प्रारूप में रिपोर्ट संपादित कर सकते हैं, और आवश्यकतानुसार प्रिंट आउट कर सकते हैं;

22. सॉफ्टवेयर पैकेज में अन्य उपकरण सॉफ्टवेयर भी शामिल हैं, जैसे कि डिबगिंग टूलबॉक्स, बैच प्रोसेसिंग प्रोग्राम आदि;

23आयातित आर्द्रता फिल्टर का फिल्टर हेड ठोस पीटीएफई से बना है और नीचे का तरल पेरिस्टाल्टिक पंप के माध्यम से निर्वहन किया जा सकता है।

24आयातित ताइकांग कंप्रेसर कंडेनसर, शीतलन क्षमता 320kJ/h, ओस बिंदु स्थिरता 0.1 डिग्री, ओस बिंदु स्थैतिक परिवर्तन 0.1K, सुरक्षा ग्रेड IP20.

25उपकरण नियंत्रण प्रणालीः कंप्यूटर नियंत्रण और डेटा प्रसंस्करण का उपयोग करने वाली कंप्यूटर माप और नियंत्रण प्रणाली मुख्य रूप से माप और नियंत्रण सॉफ्टवेयर, हार्डवेयर, कंप्यूटर,प्रिंटरआदि।

26माप नियंत्रण सॉफ्टवेयरः यह विभिन्न विंडोज ऑपरेटिंग सिस्टम के तहत काम कर सकता है,और परीक्षण डेटा डेटा अधिग्रहण और प्रयोग के प्रसंस्करण को पूरा करने के लिए डेटाबेस प्रबंधन मोड को अपनाता है, डेटा सहेजें और माप परिणाम आउटपुट करें, और स्वचालित रूप से सभी परीक्षण डेटा सहेजें;

27. विभिन्न प्रकार की रिपोर्ट प्रिंटिंग इंटरफेस प्रदान करें, उपयोगकर्ता किसी भी प्रारूप की रिपोर्ट को आवश्यकतानुसार संपादित कर सकते हैं, और प्रिंट आउट कर सकते हैं;

28. सॉफ्टवेयर पैकेज में अन्य उपकरण सॉफ्टवेयर भी शामिल हैं, जैसे कि डिबगिंग टूलबॉक्स, बैच प्रोसेसिंग प्रोग्राम आदि;

ब्रांड काली और सफेद लेजर प्रिंटर।

29उपकरण के सामान और तकनीकी डेटा

30. पूर्ण उपकरण विन्यास, 220V/16A (3000W) 5 मीटर पावर कॉर्ड, 24 छेद 6-स्थिति सॉकेट 3. रिसाव सुरक्षा सॉकेट के साथ

31उपकरण के समर्थन के लिए पूर्ण सूचनाओं का एक सेट (स्पेसिफिकेशन, रखरखाव पुस्तिका, स्थापना की स्थिति का विवरण, उपकरण कारखाने परीक्षण रिपोर्ट, आदि) ।

32आयाम: ऊँचाई 2000 मिमी * लंबाई 1600 मिमी * चौड़ाई 700 मिमी (प्लस बॉक्स 1.9 * 0.9 * 2.2m)

33वजनः 480 किलोग्राम
