आईएसओ 5658 लौ फैलाव परीक्षक सामग्री के आग retardant प्रदर्शन का मूल्यांकन

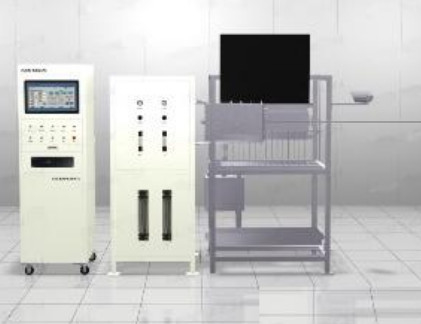

आईएसओ 5658 लौ फैलाव परीक्षक

लौ फैलाव परीक्षक आईएसओ 5658-2 आईएसओ 5658-2 मानक के अनुसार विकसित और निर्मित है और आईएमओ एफटीपी कोड संकल्प A. 653 ((16) और एएसटीएम ई 1317 की आवश्यकताओं को पूरा करता है।शेन्ज़ेन Demerson लौ प्रसार परीक्षक आईएसओ 5658-2 निर्माण उत्पादों के पार्श्व लौ प्रसार प्रदर्शन का निर्धारण करने के लिए प्रयोग किया जाता है, और लौ फैलाव प्रदर्शन/ज्वाला फैलाव गति सामग्री के आग retardant प्रदर्शन का मूल्यांकन कर सकते हैं।

उपकरण एक गैस विकिरण प्लेट के माध्यम से गर्मी विकिरण करता है और एक आयातित गर्मी प्रवाह मीटर का उपयोग विकिरण गर्मी को कैलिब्रेट करने के लिए करता है, और मिश्रित गैस बर्नर के माध्यम से नमूने को प्रज्वलित करता है,इस प्रकार एक निश्चित विकिरण गर्मी के मामले में सामग्री के दहन का परीक्षण; नमूने को ऐसे क्षेत्र के संपर्क में लाया जाता है जहां विकिरण प्रवाह को स्पष्ट रूप से कैलिब्रेट किया जाता है, और प्रज्वलन समय, लौ के प्रसार की डिग्री और अंतिम बुझाने का समय मापा जाता है।परीक्षण नमूने को ऊर्ध्वाधर स्थिति में रखा जाता है, विकिरण प्लेट के समीप और एक ऐसे क्षेत्र के संपर्क में जहां विकिरण प्रवाह स्पष्ट रूप से कैलिब्रेट किया जाता है। इग्निशन लौ परीक्षण नमूने के करीब है लेकिन परीक्षण नमूने को नहीं छूती है,और नमूना के गर्म अंत सतह पर वाष्पीकरण गैस 11111 द्वारा प्रज्वलित है.

प्रज्वलन के बाद, लौ के सामने के विकास को दर्ज किया जाता है, और प्रत्येक कैलिब्रेटेड दूरी के लिए नमूना सतह पर क्षैतिज रूप से जलने के लिए लौ के सामने के समय को दर्ज किया जाता है।सामग्री फिर प्रज्वलन गर्मी के लिए परीक्षण किया जाता है, निरंतर दहन की गर्मी, महत्वपूर्ण प्रवाह, निरंतर दहन की औसत गर्मी, कुल गर्मी रिलीज और अन्य संबंधित मापदंड।

एसटंडारs:

आईएसओ 5658-2: आग के प्रति प्रतिक्रिया प्रयोग ️ लौ फैलाव भाग 2: ऊर्ध्वाधर लेआउट में निर्माण उत्पादों के किनारों पर लौ के फैलने की डिग्री।

आईएमओ एफटीपी कोड संकल्प A. 653 ((16): बुलचेड, छत, डेक सामग्री के लिए ज्वलनशीलता परीक्षण प्रक्रियाओं के लिए सिफारिशें

एएसटीएम ई 1317: जहाज की सतह कोटिंग्स की ज्वलनशीलता के लिए मानक परीक्षण विधि

GBT28752-2012 ऊर्ध्वाधर सतह पर लौ के पार्श्व प्रसार के लिए परीक्षण विधि

विशेषताएं:

बॉक्स स्टेनलेस स्टील से बना है, जो सुंदर और संक्षारण प्रतिरोधी है; साफ करने में आसान है; मुख्य फ्रेमः यह दो स्वतंत्र भागों से बना हैः बर्नर फ्रेम और नमूना समर्थन फ्रेम।दो भागों एक साथ bolted कर रहे हैं और लचीला यांत्रिक समायोजन के लिए बोल्ट है.

प्रज्वलन स्रोतः संयुक्त राज्य अमेरिका से आयातित रेडिएंट पैनल और प्रोपेन ब्लोटॉच। लौ की ऊंचाई का सटीक नियंत्रण

बर्नर, (200±10) मिमी लंबी डबल-होर सिरेमिक ट्यूब,

सिलेंडर प्रकार के इग्निशन बर्नर आईएमओ मानक स्वचालित लौ प्रभाव परीक्षण का समर्थन करते हैं

दो-स्तरीय ग्रिड और विस्तारित परिप्रेक्ष्य उपयोगकर्ता को लौ के प्रसार का निरीक्षण करने की अनुमति देता है

रेडिएंट प्लेट तापमान नियंत्रक: लौ को हीट सिंक के पीछे से घूमने से रोकता है, हीट सिंक के आंतरिक तापमान की जांच करता है, और लौ

प्रवाह नियंत्रक गैस के महत्वपूर्ण गर्मी प्रवाह का परीक्षण करते समय मीथेन सामग्री को मापना आसान बनाता है

गैस आपूर्तिः दबाव घटाने वाला वाल्व, शून्य दबाव वाल्व, टेम्परिंग वाल्व, सोलेनोइड वाल्व और मिक्सर से लैस, मिश्रित हवा और गैस रेडिएंट पैनल में पहुंचाई जाती है।

एक बहु छेद कैलिब्रेशन प्लेट उपलब्ध है, साथ ही एक स्लाइडिंग गर्मी प्रवाह मीटर चल ट्रैक पता लगाने के लिए कि क्या थर्मल विकिरण प्रवाह मानक आवश्यकताओं को पूरा करता है

कोण-समायोज्य देखने वाले ग्लास (750mm×120mm) से लैस, लौ फैलने की दर का निरीक्षण ग्लास दर्पण और नमूना रेक के माध्यम से किया जा सकता है,और स्वचालित रूप से पैर स्विच के माध्यम से रिकॉर्ड किया जा सकता है.

नमूना चिमनी, 1 पीसी., जिसमें गैस और चिमनी धातु मुआवजा थर्मोकपल्स होते हैं।

सुरक्षा विस्फोट-सबूत, गैर-वापसी वाल्व, सभी विकिरण पैनल दहन नियंत्रण प्रणालियों में बंद-बंद सोलेनोइड वाल्व गैस बैकफ्लो को रोकते हैं

कैमरा एक कार्यक्रम में परीक्षण प्रक्रिया की स्थिति का निरीक्षण और सहेजता है

50 मिमी के दायरे में रेडिएंट प्लेट की गर्मी प्रवाह स्थिति को मापें

डेटा अधिग्रहण प्रणाली लौ फैलने की लंबाई और दहन विशेषताओं की छवियों को संग्रहीत करती है

19 "विश्लेषणात्मक फ्रेम लौ प्रसार दरों, महत्वपूर्ण प्रवाह दरों और गर्मी रिलीज दरों को मापता है

विकिरण प्लेट बर्नर प्रणाली पूरी तरह से स्वचालित है, चिंगारी की प्रज्वलन और सुरक्षा ताला के साथ; सभी नियंत्रण प्रणाली विस्फोट प्रूफ हैं

आईएमओ कार्यक्रम सभी कैलिब्रेशन, परीक्षण और परीक्षण परिणामों (आईएमओ, आईएसओ) को प्रिंट करना आसान बनाता है।

मित्सुबिशी पीएलसी नियंत्रण प्रणाली।

विनिर्देश

मॉडल DX-ISO5658

आकार 1,710 ((W) × 1,100 ((D) × 1,985 ((H) मिमी

कंसोल का आकार 600 ((W) × 750 ((D) × 1,600 ((H) मिमी

बिजली आपूर्ति AC 220V, 50/60Hz, 30A

वजन 200 किलो

निर्देश निर्देश प्रदान किए जाते हैं

निकास न्यूनतम 30L/मिनट

उपकरण मीथेन, पर्सनल कंप्यूटर, संपीड़ित गैस, कैमरा
