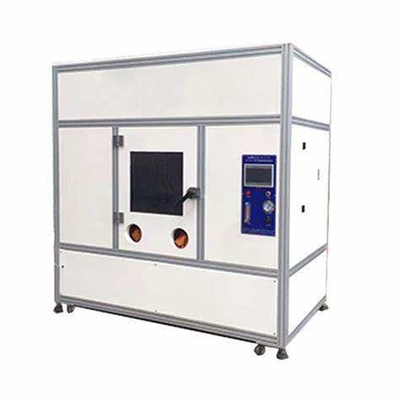

DX8382 बड़ी दहन कैबिनेट UL1581 दहन परीक्षण मशीन, ऊर्ध्वाधर और क्षैतिज दहन परीक्षण कक्ष

DX8382 बड़ी दहन कैबिनेटUL1581 दहन परीक्षण मशीन, ऊर्ध्वाधर और क्षैतिज दहन परीक्षण कक्ष

मानक:

इसका उत्पादन UL1581 अनुभाग 1080.1~1080.14 मानक के सख्ती से अनुपालन में किया जाता है, और इसे गुआंगज़ौ मीहुआ UL कंपनी द्वारा अनुमोदित किया गया है,और VW-1 (V-vertical-specimen) Flame Test के दहन परीक्षण मानक को पूरा करता हैयह UL1581, UL13, UL444 और UL1655 के VW-1 और CSA के FT-1 और FT-2 परीक्षण मानकों पर लागू होता है। यह किफायती है और तार और केबल उद्योग की एक बड़ी संख्या द्वारा व्यापक रूप से उपयोग किया जाता है।

परीक्षण विधिः

लौ की ऊंचाई समायोजित करें, नमूना के नीचे लौ के शीर्ष को रखें, 15 सेकंड के लिए जलाएं, 15 सेकंड के लिए बुझाना, नमूना दहन की जांच करने के लिए 5 बार दोहराएं, जलाएं,समय और पुनरावृत्ति की संख्या को मिटा दें, और स्वचालित रूप से संचालित किया जा सकता है।

पैरामीटर विवरणः

4.32 घन मीटर की मात्रा के साथ एक सील प्रयोगशाला में पूरा परीक्षण किया गया।

1दहन कक्ष:

1प्रभावी स्थानः 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 1.8 मीटर (ऊंचाई)

2आयाम: 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 2.5 मीटर (ऊंचाई)

3सामग्री:

बाहरी: चौकोर स्टील फ्रेम संरचना, मोटी 1.5 मिमी स्टील प्लेट इलेक्ट्रोस्टैटिक बेकिंग गहरे हरे रंग की पेंट;

इंटीरियर: इलेक्ट्रोस्टैटिक बेक्ड ब्लैक लेक।

4अवलोकन खिड़की:

दो बाएँ और दाएँ स्लाइडिंग विंडो; विज़ुअलाइज़िंग विंडो टेम्पर्ड ग्लास है;

चारों ओर SUS304 स्टेनलेस स्टील के किनारे हैं;

आकारः 730 मिमी (ऊंचाई) * 420 मिमी (चौड़ाई)

5ऑपरेशन विंडोः कुल 4

आंतरिक स्थान का आकारः ф150 मिमी;

परिधिः 3.0 मिमी स्टेनलेस स्टील के किनारे;

600 मिमी की लंबाई के लंबे हाथ के चमड़े के दस्ताने से सील;

कुल परिधीय आयाम: ф220 मिमी।

6. निकास प्रणाली:

दो सर्पिल निकास पंखे;

सील पुश-ट्रैक प्लेट 2.0 मिमी स्टेनलेस स्टील है;

दोनों पक्षों में स्लाइडिंग ग्रूव हैं;

एक सेट दूरस्थ नियंत्रण संचालन उपकरण: a. दो सेट स्टील रस्सी प्रकार के b. दो सेट pulleys

7वायु प्रवेश: कुल 4

आकारः ф160 मिमी;

सीलिंग पुश-ट्रैक प्लेट 2.0 मिमी स्टेनलेस स्टील प्लेट है;

दोनों तरफ स्लाइडिंग ग्रूव हैं।

8नीचे फिक्सिंग स्टैंडः

आकारः 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 0.7 मीटर (ऊंचाई);

60 मिमी*60 मिमी*4 मिमी कोण का लोहा, इलेक्ट्रोस्टैटिक बेकिंग गहरे हरे रंग की पेंट का उपयोग करना;

पांव की पल्लीः छह, जिसमें 4 लॉक वाली पल्ली शामिल हैं।

9प्रकाश व्यवस्थाः धुंध विरोधी और धुआं प्रतिरोधी गोल दीपक अपनाएं

2नियंत्रण भाग

1. जलने का संकेत 1pcs

2दहन सेटिंगः 0-99.99 सेकंड मनमाने ढंग से सेटिंग

3. 1 स्टॉप इग्निशन इंडिकेटर

4. स्टॉप इग्निशन सेटिंगः 0-99.99 सेकंड मनमाने ढंग से सेटिंग

5. दहन संख्याः 0-999999 बार मनमाने ढंग से सेट

6इसमें स्वचालित दहन, दहन, स्टॉप इग्निशन और गिनती के कार्य हैं।

7इसमें ऊर्ध्वाधर/ क्षैतिज रूपांतरण कार्य है

8इसमें स्वतः प्रज्वलन का कार्य होता है

9इसमें मैनुअल/ऑटोमैटिक रूपांतरण कार्य है।

10प्रज्वलन एक उच्च दबाव प्रज्वलन विधि है

11. परीक्षण भाग नियंत्रण के साथ जुड़ा हुआ है, विमानन प्लग का उपयोग करके, और संपर्क बहुत करीब है

3. परीक्षण भाग

1नोजल:

1कोण 20 डिग्री है

2. 1 आंतरिक लौ विनियमन वाल्व

3. 1 बाहरी लौ विनियमन वाल्व

4. 1 आंतरिक लौ के संपर्क बिंदु को चिह्नित करने वाला शासक

5. 1 निम्न ध्वज शासक

6. 1 परीक्षण लंबाई शासक

7. 1 लौ नाप

8. परीक्षण निर्धारण फ्रेम: a. सामग्रीः ठीक प्रसंस्करण और पेंट के बाद स्टील प्लेट b. रंगः शुद्ध काला

9. परीक्षण बॉक्स ठीक मशीनिंग के बाद SUS304 स्टेनलेस स्टील से बना है

10परीक्षण फ्रेम का नीचे का भाग: a. 2.0 मिमी स्टील प्लेट के दो टुकड़े b. आकारः 700 मिमी (लंबाई) × 450 मिमी (चौड़ाई) c. रंगः इलेक्ट्रोस्टैटिक बेकिंग के लिए काला पेंट

11ऊर्ध्वाधर और क्षैतिज परीक्षणों को स्वतंत्र रूप से डिजाइन किया जाता है

12. परीक्षण बॉक्स को अतिरिक्त रूप से एक लंबी बांह धक्का छड़ी के साथ बढ़ाया जाता है

13. 3 क्षैतिज जलने के संकेत

4वायु स्रोत नियंत्रणः

1गैसः मीथेन की सिफारिश की जाती है (उपयोगकर्ता द्वारा प्रदान की जाती है)

2प्रवाहमीटर: 1 (अमेरिकन ड्वायर VA20430 प्रकार)

3यू-ट्यूब प्रेशर गेजः 1 (ड्वायर 1230-36 प्रकार)

4. 1 गैस टी जोड़

5वायुमार्गः उच्च दबाव वायुमार्ग
