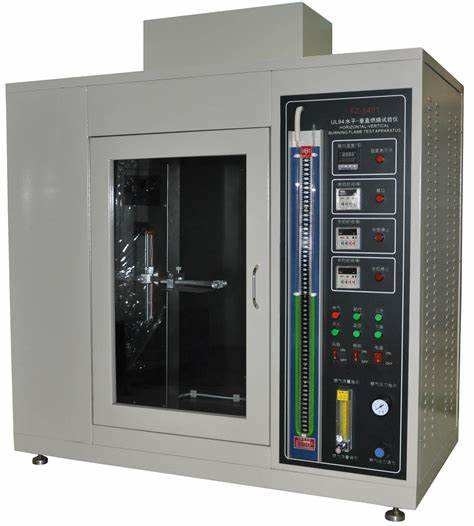

DX8379A कन्वेयर बैंड ऊर्ध्वाधर दहन परीक्षण मशीन

DX8379A कन्वेयर बैंड ऊर्ध्वाधर दहन परीक्षण मशीन

परीक्षण सिद्धांतः

निर्दिष्ट लौ की स्थितियों के तहत ऊर्ध्वाधर रखा नमूना एक छोटी लौ प्रज्वलन स्रोत के साथ प्रज्वलित किया जाता है,और नमूने के दहन प्रदर्शन को लगातार दहन और आग को हटाने के बाद खुली लौ को पकड़ने के समय को मापकर व्यापक रूप से मूल्यांकन किया जाता है, और लौ को हटाने के 60 सेकंड बाद नमूना पर हवा उड़ाने, दहन व्यवहार का निरीक्षण और निरंतर प्रज्वलन समय को मापने।

अवलोकन:इस उपकरण में आग में कन्वेयर बेल्ट की प्रतिक्रिया का मूल्यांकन करने के लिए एक छोटे पैमाने पर लौ (गैस ब्लोटॉर्च/अल्कोहल ब्लोटॉर्च) परीक्षण विधि का उपयोग किया जाता है,और कपड़ा कोर कन्वेयर बेल्ट और स्टील वायर कोर कन्वेयर बेल्ट के दहन प्रदर्शन का मूल्यांकन करने के लिए उपयुक्त है. लौ के दहन के मामले में फैलने के दहन का प्रतिरोध करने की क्षमता और नमूने के ऊर्ध्वाधर दहन व्यवहार का मूल्यांकन बाद की लौ, दहन सीमा,और दहन के कणों का टपकना.

रासायनिक, कोयला, धातु और विद्युत ऊर्जा उद्योगों में प्रयुक्त कपड़े के कोर कन्वेयर बेल्ट और स्टील के तार रस्सी के कोर कन्वेयर बेल्ट के दहन प्रदर्शन परीक्षण।इसका उपयोग आग में कन्वेयर बेल्ट की प्रतिक्रिया का मूल्यांकन करने के लिए किया जाता है.

मानक: GB/T3685-2009, ISO340:2004 और GBT10707-2008 के मानकों को पूरा करें

उपकरण का तकनीकी प्रदर्शन:

नोजल का आंतरिक व्यासः 9.6 मिमी;

वायु आपूर्ति मोडः पंखे की स्वचालित वायु आपूर्ति, वायु आपूर्ति समय 60S;

आपूर्ति हवा की गतिः 1.5M/S;

इलेक्ट्रॉनिक एनेमोमीटर: परीक्षण सीमा 0~8M/S

टीईएस थर्मामीटरः माप सीमा 0~1300°C, सटीकता 0.1°C

स्वचालित ब्लोटॉर्च प्रणोदन और उठाने की प्रणाली;

ब्लोटॉर्च कोणः क्षैतिज से 45 डिग्री

लौ की ऊंचाईः 170±10 मिमी

स्पिटफायर विधिः स्वचालित इलेक्ट्रॉनिक इग्निशन

जलने का समयः 0 ~ 99.99 सेकंड को मनमाने ढंग से सेट किया जा सकता है, और सटीकता ±0.01 सेकंड है।

लौ और लौ रहित समय टाइमरः 0~99.99 सेकंड, सटीकताः ±0.01 सेकंड;

ईंधनः 5% (V/V) मेथनॉल और 95% (V/V) इथेनॉल मिश्रण (ग्राहक द्वारा तैयार);

परीक्षण कक्ष की मात्राः 0.5m3

कार्टन का आकारः L1000 mm × W600 mm × H1150 mm

वजनः 40 किलो

बिजली की आपूर्तिः AC220v; 50Hz; 50W;

सामग्री: सभी SUS 304 स्टेनलेस स्टील से बने

नोटः ब्लोटॉर्च के कोण को समायोजित किया जा सकता है, और जब इसे क्षैतिज दहन परीक्षण के रूप में उपयोग किया जाता है, तो ब्लोटॉर्च को 45° पर समायोजित किया जाता है; जब ऊर्ध्वाधर दहन परीक्षण के रूप में उपयोग किया जाता है,ब्लोटॉर्च को 90° पर सेट किया जाता है.

दहन कक्षः

3.1 बॉक्सः 0.5m3, सीएनसी मशीन टूल्स द्वारा संसाधित, चाप आकार सुंदर और उदार है। प्रीमियम SUS304

स्टेनलेस मटेरियल/बेकिंग पेंट, सुंदर उपस्थिति, विरोधी जंग और विरोधी संक्षारण की विशेषताओं के साथ

3.2 बॉक्स के ऊपर एक निकास और धुआं निकास प्रणाली से लैस है, जो परीक्षण पूरा होने पर निकास गैस को बाहर निकाल सकती है; परीक्षण के दौरान, प्रणाली बंद कर दी जाती है।

3.3 बॉक्स के सामने एक टेम्पर्ड ग्लास अवलोकन खिड़की से लैस है जिसे परीक्षण के दौरान सील किया जा सकता है, जो परीक्षण की स्थिति का अवलोकन करने के लिए सुविधाजनक है।

जलता हुआ ब्लोटॉर्च:

4.1 गैस बंसेन लैंप, जीबी/टी3685-2009 की आवश्यकताओं के अनुरूप, लैंप का आंतरिक व्यास 10 मिमी है।

4.2 फ्लेमरथ्रोवर का बाहरी व्यास: Ф11.5±0.1 मिमी, फ्लेमरथ्रोवर का आंतरिक व्यास: Ф10±0.1 मिमी, नोजल हवा से दूर है

इनलेट ऊंचाई 200±10mm है

4.3 ब्लोटॉर्च कोणः स्तर से 45 डिग्री

4.4 लौ की ऊंचाईः 180±20.

ब्लोअर प्रणाली:

5.1 हवा की गति समायोज्य ब्लोअर डिवाइस को अपनाना, हवा की गति समायोजन रेंजः 0.05 ~ 2m/s

तापमान माप प्रणाली (वैकल्पिक):

6.1 थर्मल सेंसर बहुत उच्च चालकता के साथ इलेक्ट्रोलाइटिक तांबा है। लंबाई 8.8±0.02mm, व्यासः Ф5.5±0.01mm है

6.2 टाइप K थर्मोकपलर, 0.5 मिमी व्यास के स्टेनलेस स्टील ट्यूब के साथ जैकेट, बुद्धिमान पीआईडी तापमान नियंत्रण मीटर और टाइप K

थर्मोकपलर मिलान. अधिकतम माप 1350 डिग्री सेल्सियस है.

6.3 परीक्षण प्रणाली: चलती, यह तापमान माप और तापमान माप के दौरान परीक्षण कक्ष में रखा जाता है.

6.4 इलेक्ट्रॉनिक टाइमवॉच से लैस: 0.1S तक सटीक (तापमान माप और कैलिब्रेशन के दौरान स्टैंडबाय)

मुख्य उपकरण:

6.1 परीक्षण ब्रैकेटः स्टेनलेस स्टील से बने, जहां ब्रैकेट और ब्लोटॉर्च स्थित हैं, वह विमान अवलोकन खिड़की के विमान के समानांतर है,जो अवलोकन और संचालन के लिए सुविधाजनक है.

6.2 कंकड़ के आकार का फ्रेमः कंकड़ जोड़ें, कंकड़ पर ब्लोटॉर्च स्थापित किए जाते हैं, और मोटर चालित पर कंकड़ के आकार के फ्रेम स्थापित किए जाते हैं

इसे चलती प्लेटफ़ॉर्म पर आगे-पीछे ले जाया जा सकता है, और इसे ब्लोटॉर्च को मैन्युअल रूप से धकेलने और खींचने की आवश्यकता के बिना नमूने में स्वचालित रूप से ले जाया जा सकता है।

6.3 ऐसे शासकों के सेट से लैस हैं जो लौ की बाहरी और आंतरिक लौ को माप सकते हैं।

6.4 परीक्षण के लिए 1 एमएम की सटीकता के साथ 500 एमएम स्टेनलेस स्टील के नियम से लैस किया जाना चाहिए।
