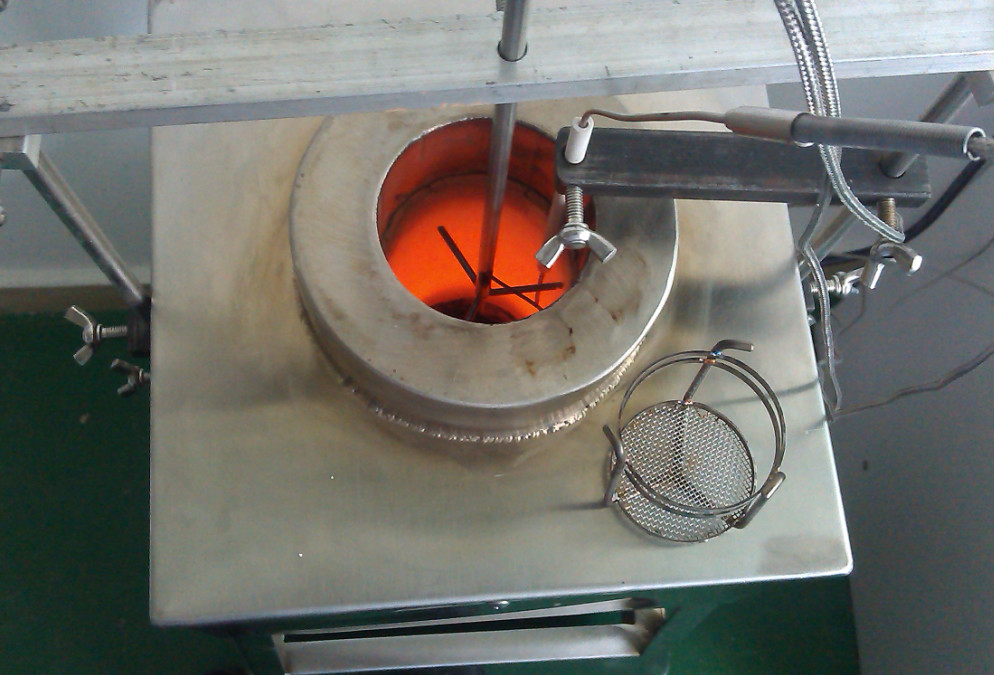

DX8371 अग्निरोधक निर्माण सामग्री के लिए गैर-ज्वलनशील परीक्षण मशीन

DX8371 अग्निरोधक निर्माण सामग्री के लिए गैर-ज्वलनशील परीक्षण मशीन

1. मानकों का पालन करें:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "निर्माण सामग्री की अग्नि प्रतिक्रिया परीक्षण - गैर-ज्वलनशीलता परीक्षण".

2- आवेदन का दायरा:

यह मुख्य रूप से निर्दिष्ट परिस्थितियों में निर्माण सामग्री के दहन प्रदर्शन का न्याय करने की परीक्षण विधि के लिए उपयुक्त है।यह भवन निर्माण सामग्री के GB8624 दहन दक्षता वर्गीकरण में कक्षा A अग्निरोधी सामग्री के दहन प्रदर्शन वर्गीकरण का परीक्षण करने के लिए उपयुक्त है.

3मुख्य विशेषताएं:

यह उपकरण औद्योगिक कंप्यूटर और 16-बिट उच्च परिशुद्धता AD अधिग्रहण कार्ड को अपनाता है और एकत्रित डेटा पूरी तरह से कंप्यूटर द्वारा संसाधित किया जाता है,जो पारंपरिक मैनुअल डेटा गणना कार्य को बहुत सरल बनाता हैमानवकृत संचालन इंटरफ़ेस, सरल और सुविधाजनक संचालन, जो लोग कंप्यूटर का उपयोग करना नहीं जानते हैं, वे 5 मिनट के प्रशिक्षण के बाद संचालन सीख सकते हैं। परीक्षण के दौरान,परीक्षक वास्तविक समय में परीक्षण डेटा और तापमान वक्र देख सकते हैंपरीक्षण के अंत के बाद, परीक्षण रिपोर्ट स्वचालित रूप से उत्पन्न होती है, और परीक्षण डेटा एक नज़र में स्पष्ट है, जो ऑपरेटर को सहेजने और प्रिंट करने और आगे भेजने के लिए सुविधाजनक है।उपकरण एक उच्च परिशुद्धता वोल्टेज नियामक से लैस है, और इनपुट परीक्षण वोल्टेज की स्थिरता सुनिश्चित करने के लिए वोल्टेज उतार-चढ़ाव 2% के भीतर है;उपकरण में हीटिंग प्रक्रिया के दौरान हीटिंग फर्नेस को ओवरलोड होने से रोकने के लिए ओवरहीटिंग और ओवर करंट सुरक्षा उपकरण भी हैं, प्रभावी रूप से भट्ठी के सेवा जीवन को बढ़ाता है।

मुख्य मापदंडः

1. परीक्षण उपकरण में एक हीटिंग फर्नेस, एक नमूना धारक, एक वायु प्रवाह हुड, एक थर्मोकपल, एक पावर नियामक, एक वोल्टेज नियामक, एक बुद्धिमान तापमान नियंत्रण उपकरण शामिल हैं,और एक कंप्यूटर (जो तापमान वक्र और परीक्षण के सभी डेटा रिकॉर्ड कर सकते हैं)

2हीटिंग फर्नेस: Φ95mm× Φ75mm× Φ150mm, 3mm×0.2m 80% निकेल क्रोमियम 20% प्रतिरोध बैंड

3नमूना रैक का वजनः 15 ग्राम + 1 ग्राम

4वायु प्रवाह हुडः Φ75mm×500mm

5थर्मोकपलः अछूता निकेल-क्रोमियम कवच Φ3 मिमी

6वोल्टेज नियामकः 2KVA, वोल्टेज स्थिरता≤±1%

7थर्मामीटरः 0~1000±2%

8. समय सीमाः 0 ~ 99h सटीकता± 1S

9बिजली आपूर्ति वोल्टेजः AC220V±10%, 50Hz, विद्युत धारा≤10A;

10स्थिरता समय: कमरे के तापमान से 750°C≤1h तक;

11. भट्ठी का तापमान: 750±5°C;

12. भट्ठी में तापमान की बहावः 2°C/10min;

13हीटिंग पावरः 800~1000W;

14अधिकतम शक्तिः 1.5 किलोवाट;

15बिजली हीटिंग वोल्टेजः 0~100 वी समायोज्य

उपकरण संरचनाःइस मशीन में एक हीटिंग फर्नेस, एक कंट्रोल बॉक्स, एक कंप्यूटर और एक एयर स्टेबलाइजर होता है।

दहन बॉक्स का आकारः L700*W400*H850 ((मिमी)

दहन बॉक्स और नियंत्रण बॉक्स उच्च गुणवत्ता वाले SUS304 स्टेनलेस स्टील से बने हैं, जो सुंदर और उदार रूप से दिखता है। आंतरिक भाग SUS304 स्टेनलेस स्टील से बने हैं,जो अच्छा एंटी-रस्ट है.

तापमान नियंत्रण प्रणालीः

थर्मोकपल: के-प्रकार के निकल-क्रोमियम बख्तरबंद थर्मोकपल को 0.3 के तार व्यास और 1.5 * 300 के बाहरी व्यास के साथ अपनाया जाता है, जो जीबी / टी 5464 द्वारा आवश्यक प्रथम श्रेणी की सटीकता को पूरी तरह से पूरा करता है।

तापमान अधिग्रहण: ईवीओसी 16-बिट एडी, उच्च-सटीक तापमान अधिग्रहण कार्ड, अधिग्रहण संकेत की गणना और प्रसंस्करण के लिए कंप्यूटर प्रणाली के साथ, नियंत्रण बहुत सटीक है।

उपयोग की शर्तेंःजमीन सपाट है, अच्छी तरह से हवादार है, और इसमें ज्वलनशील, विस्फोटक, संक्षारक गैसों और धूल नहीं है। आसपास के इलाके में कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं हैं।उपकरण के चारों ओर उचित रखरखाव स्थान छोड़ दें.

तापमानः 25°C~35°C.

अनुमेय वोल्टेज उतार-चढ़ाव सीमाः 220V±10%.

अनुमेय आवृत्ति उतार-चढ़ाव सीमाः 50Hz±1%.

उपयोगकर्ता को उपकरण को स्थापना स्थल पर एक रिसाव वायु स्विच के साथ कॉन्फ़िगर करना आवश्यक है, और यह स्विच स्वतंत्र और उपकरण के उपयोग के लिए समर्पित होना चाहिए।

परीक्षण भट्ठी का आकारःL550 × W550 × H2100 (मिमी)

नियंत्रण बॉक्स का आकारःL700×W600×H1200 (मिमी), नियंत्रण बॉक्स कंप्यूटर द्वारा नियंत्रित किया जाता है।

प्रयोगात्मक भट्ठी उच्च गुणवत्ता वाले (t=1.2mm) स्टेनलेस स्टील से बनी है, जो सुंदर और उदार दिखती है।

आंतरिक भाग SUS304 स्टेनलेस स्टील से बने हैं, जिसमें अच्छी जंग प्रतिरोधकता है।

तापमान नियंत्रण प्रणालीः कंप्यूटर बुद्धिमान तापमान नियंत्रण प्रणाली।

थर्मोकपलः निकेल-क्रोमियम बख्तरबंद थर्मोकपल जिसका व्यास φ1.5 मिमी और II की सटीकता है।

4. पीप्रदर्शन संकेतक

1बिजली की आपूर्तिः AC220V±10%, 50Hz, वर्तमान≤10A;

2हीटिंग पावरः 1500W;

3तापमान सीमाः (-200~1300)°C;

4तापमान नियंत्रण सीमाः (300~750)°C;

5तापमान माप की सटीकताः ± 1°C;

6. तापमान नियंत्रण सटीकताः ±3°C;

7भट्ठी में प्रारंभिक संतुलन तापमानः (750±5) °C, 10 मिनट के भीतर तापमान विचलन≤ 2°C;

8- भट्ठी में स्थिर तापमान: कमरे के तापमान से 750°C≤ 1 घंटे तक;

9हीटिंग फर्नेस ट्यूब का आकारः आंतरिक व्यास (75±1) मिमी, ऊंचाई (150±1) मिमी;

10नमूना बेलनाकार हैः व्यास 45 मिमी, ऊंचाई (50±3) मिमी;

11- फर्श का क्षेत्रफल: 1 वर्ग मीटर;

12तापमान जांचः बाहरी व्यास 1.5 मिमी है, और तार व्यास 0.3 मिमी है।

13. बिजली विनियमनः 0~1200 वी समायोज्य;

14स्थिति समायोजन: परीक्षण से पहले नमूना को एक वेंटिलेटेड सुखाने की भट्ठी में (60±5) °C के तापमान पर (20~24) घंटों के लिए समायोजित किया जाना चाहिए।और फिर नमूना एक सुखाने डिश में कमरे के तापमान पर ठंडा हैपरीक्षण से पहले प्रत्येक समूह के नमूनों का भार 0.01 ग्राम की सटीकता के साथ तौला जाना चाहिए।

15जांच की जाँच का स्थानः परीक्षण कक्ष, परीक्षण टुकड़ा केंद्र, परीक्षण टुकड़ा सतह, भट्ठी की दीवार।

साधन

पूरे उपकरण को एक 19 इंच के आवरण में रखा गया है और इसमें एक तापमान नियंत्रक, अतितापमान अलार्म और पावर नियंत्रक शामिल हैं।शक्ति नियंत्रक वोल्टेज उतार-चढ़ाव के प्रभाव के तहत तापमान रखता है और वाट में दिया बिजली की आपूर्ति की शक्ति प्रदर्शित करता है.
