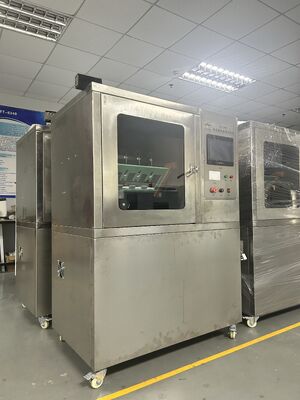

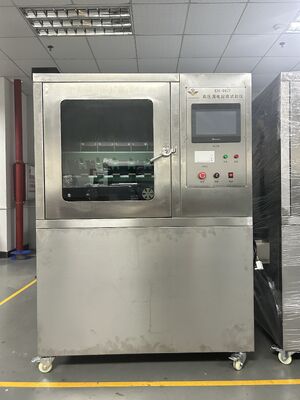

IEC60587 5 स्टेशन उच्च वोल्टेज इच्छुक विमान ट्रैकिंग और कटाव परीक्षक

5 स्टेशन उच्च वोल्टेज इच्छुक विमान ट्रैकिंग और कटाव परीक्षक

1.एसआवेदन का सामना:

मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्रियों के विद्युत ट्रेस और संक्षारण के प्रतिरोध का परीक्षण करने के लिए उपयुक्त है, जो बिजली आवृत्ति (48 हर्ट्ज -62 हर्ट्ज) पर तरल प्रदूषकों और झुकी हुई सतह के नमूनों के उपयोग का अनुकरण करता है। विद्युतीकरण और संक्षारण के प्रतिरोध के माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के प्रतिरोध स्तर का मूल्यांकन करें। विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव में, विभिन्न ध्रुवों के चार्ज किए गए हिस्सों के बीच या चार्ज किए गए हिस्सों और ग्राउंडेड धातु के बीच इन्सुलेशन रिसाव हो सकता है। परिणामस्वरूप चाप टूटने, शॉर्ट सर्किट, या डिस्चार्ज के कारण सामग्री के क्षरण का कारण बन सकता है और यहां तक ​​कि आग भी लग सकती है। यह परीक्षक एक विनाशकारी परीक्षण है जो इन्सुलेशन सामग्री पर उपरोक्त स्थिति का अनुकरण करता है, जिसका उपयोग एक विद्युत क्षेत्र और एक निर्दिष्ट वोल्टेज पर पानी युक्त अशुद्धता की कार्रवाई के तहत इंसुलेटर के रिसाव और अंकन के सापेक्ष प्रतिरोध को मापने और मूल्यांकन करने के लिए किया जाता है। यह विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, रूपांतरण स्विच कवर, कॉन्टैक्टर आदि में ठोस विद्युत इन्सुलेशन सामग्री और उनके उत्पादों के लिए उपयुक्त है।

2. मानकों के अनुरूप:

IEC60587,ASTMD2303 की आवश्यकताओं के अनुसार।

3. तकनीकी पैरामीटर:

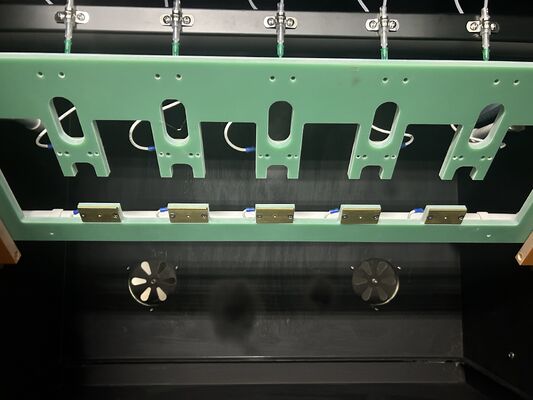

इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;

ऊपरी और निचले इलेक्ट्रोड के बीच की दूरी: 50.0 मिमी ± 0.1;

टेस्ट वोल्टेज: 100V-6000V स्टीप्लेस एडजस्टेबल;

वोल्टेज नियामक: आउटपुट: 0 ~ 250V से समायोज्य, 5KVA की क्षमता के साथ;

जब सर्किट करंट 60mA हो, तो वोल्टेज आउटपुट काट दें;

परीक्षण का समय: 6 घंटे;

गिरने की सटीकता: 0.5%;

वोल्टेज स्थिरता: ± 1%;

उच्च परिशुद्धता वोल्टेज नियामक: आउटपुट AC220V। पावर 6000W. सटीकता ± 1%;

परीक्षण ट्रांसफार्मर: क्षमता 5KVA. अधिकतम आउटपुट वोल्टेज AC6000V (या DC6000V वैकल्पिक);

ट्रेस डिटेक्शन: मानक GB/T6553-2003/4.1.2 के अनुसार, एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और एक निश्चित प्रवाह दर पर दूषित तरल को ड्रिप करें। यदि धारा बिना प्रवाहित हुए 6 घंटे तक 60mA से नीचे है, तो इसे प्रवाहित माना जाता है;

ड्रॉपिंग डिवाइस: 0.00185-20 मिलीलीटर प्रति मिनट की प्रवाह सीमा, 0.1-50 क्रांति प्रति मिनट की कार्य गति और 0.5% से कम की प्रवाह सटीकता त्रुटि के साथ, राल्फ प्रिसिजन पेरिस्टाल्टिक पंप का उपयोग करना;

आउटपुट वोल्टेज: एसी/डीसी (स्विच करने योग्य)

केस: SUS304 स्टेनलेस स्टील (ब्रश सतह) से बना;

सीवेज टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से सुसज्जित है।

वॉल्यूम 0.56m3 है, स्टूडियो वॉल्यूम: 900L * 650W * 950H (मिमी);

उपकरण आयाम: 1200L * 750W * 1800H (मिमी), लंबाई 750 * चौड़ाई 1180 * ऊंचाई 1760 मिमी, लकड़ी का बक्सा 890 * 1320 * 1900

वजन: लगभग 200KG

स्वागतदर्शनीय स्थलों की यात्रा के लिए हमारे कारखाने का दौरा करने के लिए!
