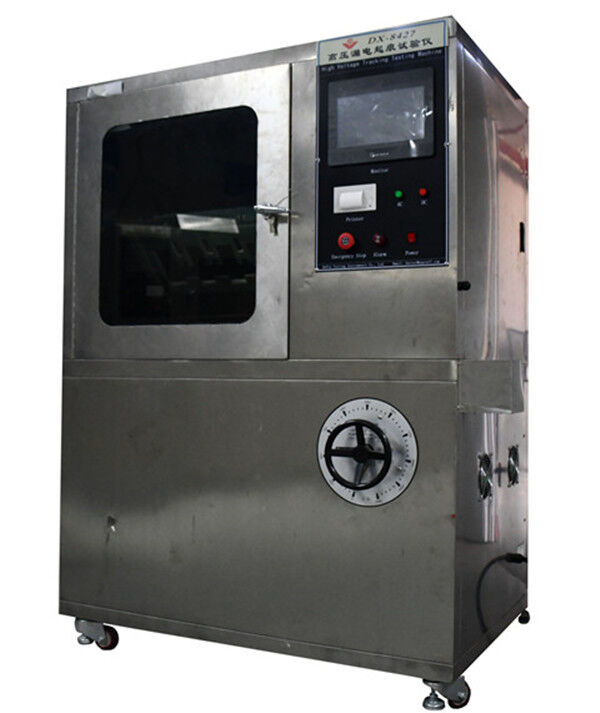

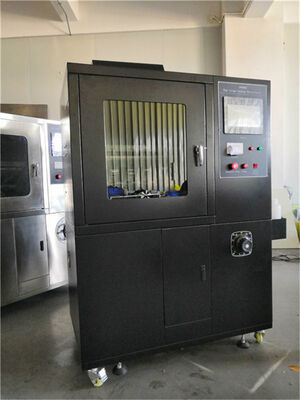

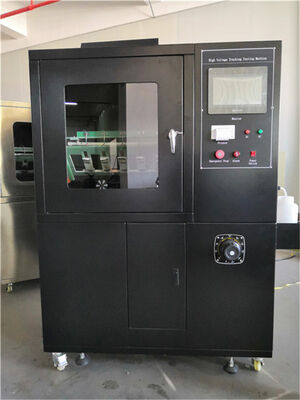

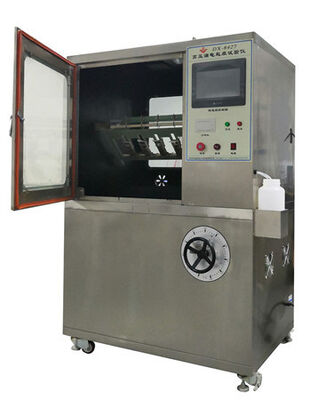

आईईसी 60587 ट्रैक और त्रुटि परीक्षण मशीन ASTMD2303 इन्सुलेटर परीक्षण मशीन

 IEC60587 AC उच्च वोल्टेज परीक्षक मशीन रिसाव ट्रेस परीक्षण मशीन ASTMD2303

आवेदन का दायरा:
यह मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्रियों के विद्युत निशान और संक्षारण के प्रतिरोध का परीक्षण करने के लिए उपयुक्त है। यह बिजली के निशान और संक्षारण के प्रतिरोध की माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग किए जाने वाले विद्युत इन्सुलेशन सामग्री के विद्युत निशान और संक्षारण के प्रतिरोध का मूल्यांकन करने के लिए बिजली आवृत्ति (48 हर्ट्ज-62 हर्ट्ज) पर तरल प्रदूषकों और झुके हुए नमूनों के उपयोग का अनुकरण करता है। विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव के तहत, विभिन्न ध्रुवों के आवेशित भागों के बीच या आवेशित भागों और जमी हुई धातुओं के बीच इन्सुलेशन रिसाव हो सकता है, जिसके परिणामस्वरूप विद्युत चाप उत्पन्न हो सकते हैं जो विद्युत उपकरणों में टूटने और शॉर्ट सर्किट का कारण बन सकते हैं या निर्वहन के कारण सामग्री का क्षरण हो सकता है, और यहां तक ​​कि आग लग सकती है और आग लग सकती है। यह परीक्षक उपरोक्त स्थिति का अनुकरण करने के लिए इन्सुलेशन सामग्री पर किया गया एक विनाशकारी परीक्षण है। इसका उपयोग एक निर्दिष्ट वोल्टेज पर विद्युत क्षेत्रों और अशुद्ध पानी की कार्रवाई के तहत रिसाव और ट्रेसिंग के लिए इंसुलेटर के सापेक्ष प्रतिरोध को मापने और मूल्यांकन करने के लिए किया जाता है। यह ठोस विद्युत इन्सुलेशन सामग्री और विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, ट्रांसफर स्विच कवर, संपर्ककर्ता इत्यादि के लिए उपयुक्त है।

मानकों के अनुरूप:

आईईसी60587, एएसटीएमडी2303।

तकनीकी मापदंड:
1. इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;
2. ऊपरी और निचले इलेक्ट्रोड के बीच की दूरी: 50.0 मिमी ± 0.1;
3. परीक्षण वोल्टेज: 100V-6000V असीम रूप से समायोज्य;
4. वोल्टेज नियामक: आउटपुट: 0 से 250V तक समायोज्य, क्षमता 5KVA;
5. जब सर्किट करंट 60mA हो, तो वोल्टेज आउटपुट काट दें;
6. परीक्षण का समय: 6 घंटे;
7. गिरने की सटीकता: 0.5%;
8. वोल्टेज स्थिरता: ± 1%;
9. उच्च परिशुद्धता वोल्टेज नियामक: आउटपुट AC220V पावर 6000W, सटीकता ± 1%;
10. ट्रेस निर्णय: मानक GB/T653-2003/4.1.2 के अनुसार, एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और एक निश्चित प्रवाह दर पर दूषित तरल को ड्रिप करें। यदि करंट 60mA से कम है और 6 घंटे तक कोई करंट नहीं है, तो इसे प्रवाहित माना जाता है;
11. ड्रॉपिंग डिवाइस: 0.00185 से 20 मिलीलीटर प्रति मिनट की प्रवाह सीमा, 0.1 से 50 क्रांतियों प्रति मिनट की कार्य गति और 0.5% से कम की प्रवाह सटीकता त्रुटि के साथ एक लीफ़र प्रिसिजन पेरिस्टाल्टिक पंप का उपयोग करना;
12. आउटपुट वोल्टेज: एसी/डीसी (स्विच करने योग्य)
13. चेसिस: SUS304 स्टेनलेस स्टील (ब्रश सतह) से बना;
14. सीवेज टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से सुसज्जित है।
15. वॉल्यूम 0.56m3 है, और स्टूडियो वॉल्यूम 900L * 650W * 950H (मिमी) है;
16. उपकरण आयाम: 1200L * 750W * 1800H (मिमी)
17. वजन: लगभग 200KG

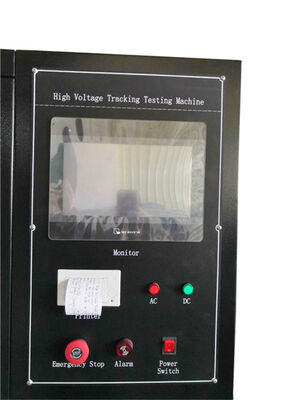

18. नियंत्रण उपकरण: सीमेंस पीएलसी + ताइवान वेइलुन टच स्क्रीन नियंत्रण, सटीक नियंत्रण, सरल ऑपरेशन, पूरी तरह से मानवीकृत डिजाइन, परीक्षण के बाद स्वचालित रिपोर्ट पीढ़ी का उपयोग करके, पैनल थर्मल प्रिंटर समय पर परीक्षण परिणाम प्रिंट कर सकता है;
19. प्रायोगिक समूहों की संख्या: पांच समूह, (प्रायोगिक प्रक्रिया के दौरान, एक पंप बूंदों के एक समूह को नियंत्रित करता है, जो परीक्षण प्रक्रिया के दौरान एक दूसरे को प्रभावित नहीं करता है, और आमतौर पर बाजार में नहीं देखा जाता है जहां एक पंप पांच समूहों को नियंत्रित करता है) (स्वतंत्र रूप से या एक साथ परीक्षण किया जा सकता है)।
