EN 50399 केबल हीट रिलीज़ और स्मोक प्रोडक्शन टेस्ट इक्विपमेंट IEC 60332-3

DX8349 EN 50399 केबल हीट रिलीज और स्मोक प्रोडक्शन टेस्ट इक्विपमेंट IEC 60332-3


आवेदन का दायरा:

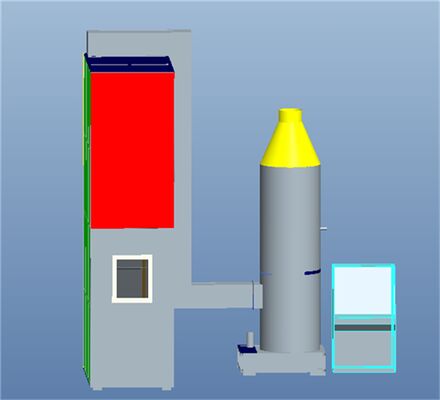

इसका उपयोग निर्दिष्ट शर्तों के तहत लंबवत स्थापित बंडल तारों और केबलों या ऑप्टिकल केबलों की लपटों के ऊर्ध्वाधर प्रसार को रोकने की क्षमता का मूल्यांकन करने के लिए किया जाता है, और उपयोग प्रक्रिया को धुआं धूल हटाने वाले टावरों के साथ सहयोग करने की आवश्यकता होती है। पूरी मशीन कई भागों से बनी होती है, जैसे कि एक परीक्षण कक्ष, एक वायु स्रोत, एक स्टील सीढ़ी, एक उत्सर्जन शुद्धिकरण प्रणाली, और एक प्रज्वलन स्रोत।

मानक का अनुपालन:

IEC60332-3-10-2018 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का दहन परीक्षण भाग 31: लंबवत स्थापित बंडल तार और केबल ज्वाला ऊर्ध्वाधर प्रसार परीक्षण उपकरण" के अनुसार IEC60332-3-21:2000 ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का ज्वाला परीक्षण भाग 32: लंबवत स्थापित बंडल तारों और केबलों का ज्वाला ऊर्ध्वाधर प्रसार परीक्षण की आवश्यकताओं को पूरा कर सकता है।A F/R वर्ग", IEC60332-3-22:2000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का ज्वाला दहन परीक्षण भाग 33: लंबवत स्थापित बंडल तारों और केबलों का ज्वाला ऊर्ध्वाधर प्रसार परीक्षण - वर्ग A", IEC60332-3-24:2000 ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का ज्वाला परीक्षण भाग 35: लंबवत स्थापित बंडल तारों और केबलों का ज्वाला ऊर्ध्वाधर प्रसार परीक्षण श्रेणीC", IEC60332-3-25:2000”ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का ज्वाला परीक्षण भाग 36: लंबवत स्थापित बंडल तारों और केबलों का ज्वाला प्रसार परीक्षण श्रेणीD".

तकनीकी पैरामीटर:
परीक्षण कक्ष: प्रयोगात्मक उपकरण एक स्व-समर्थन कक्ष होना चाहिए जिसकी चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (4000±100) मिमी हो। परीक्षण कक्ष की पिछली दीवार और दोनों तरफ लगभग 0.7W?m-2? K-1 तापीय चालकता वाली थर्मल इन्सुलेशन, 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट, बीच में 65 मिमी मोटी इन्सुलेशन खनिज फाइबर, बाहर 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट से बनी होनी चाहिए।

2. वायु स्रोत:

वायु इनलेट एक डिजिटल वायु वेग एनीमोमीटर से सुसज्जित है, और हवा की गैस प्रवाह दर (5000±500) L/min है।

परीक्षण पूरा होने के बाद: यदि नमूना आग रोकने के एक घंटे बाद भी जल रहा है, तो एक अलार्म और बारिश से जबरन दहन रोकने के लिए एक उपकरण है।

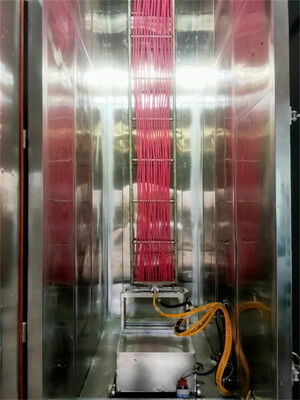

3. स्टील सीढ़ी प्रकार: चौड़ी (500±5) मिमी मानक स्टील सीढ़ी (800±10) मिमी चौड़ी स्टील सीढ़ी USU304 स्टेनलेस गोल स्टील से बनी

4. डिस्चार्ज शुद्धिकरण उपकरण:

परीक्षण कक्ष के ऊपरी हिस्से में एक डिजिटल एनीमोमीटर लगा हुआ है ताकि यह सुनिश्चित हो सके कि हवा की प्रवाह दर 8M/S से कम है, जो परीक्षण कक्ष में हवा के प्रवाह को प्रभावित नहीं करेगी।

धुआं संग्रह और धुलाई उपकरण: SUS304 स्टेनलेस स्टील, व्यास 800 मिमी, ऊंचाई 3500 मिमी।

प्रज्वलन स्रोत

1. प्रकार: प्रज्वलन स्रोत में एक या दो बेल्ट प्रोपेन गैस ब्लोटॉर्च और उनके सहायक फ्लोमीटर और वेंटुरी मिक्सर शामिल होने चाहिए। आग की सतह पर 1.32 मिमी व्यास वाले 242 फ्लैट धातु प्लेटों से छेद किए जाने चाहिए, इन छेदों का केंद्र दूरी 3.2 मिमी है, और वे तीन पंक्तियों में व्यवस्थित हैं, प्रत्येक पंक्ति 81, 80 और 81 है, जो 257×4.5 मिमी नाममात्र आकार की सीमा में वितरित है। इसके अतिरिक्त, ब्लोटॉर्च के प्रत्येक तरफ छोटे छेदों की एक पंक्ति काटी जाती है, और ये पायलट छेद लौ को स्थिर रूप से जलने दे सकते हैं। प्रत्येक ब्लोटॉर्च को प्रोपेन और हवा के प्रवाह की दर को नियंत्रित करने के लिए एक सटीक उपकरण से सुसज्जित किया जाना चाहिए। रोटामीटर या मास फ्लो मीटर का उपयोग किया जा सकता है।

2. प्रज्वलन स्रोत पर ब्लोटॉर्च क्षैतिज रूप से रखा जाना चाहिए, केबल नमूने की सामने की सतह से (75±5) मिमी दूर, परीक्षण कक्ष के नीचे से (600±5) मिमी दूर, और स्टील सीढ़ी के अक्ष के साथ सममित। ब्लोटॉर्च का प्रज्वलन बिंदु स्टील सीढ़ी के दो डंडों के बीच के केंद्र में और नमूने के निचले सिरे से कम से कम 500 मिमी दूर स्थित होना चाहिए।

तकनीकी पैरामीटर:

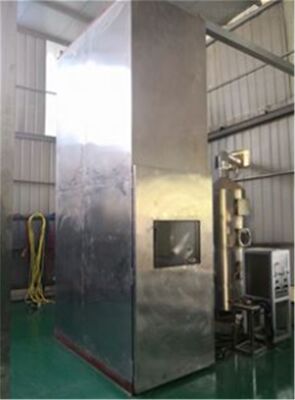

1. परीक्षण बॉक्स का आकार 1,000 (W) X2,000 (D) X4,000 (H) मिमी है, और बीच में खनिज ऊन सामग्री बॉक्स भरा हुआ है।

2. बॉक्स का निचला भाग सामने की दीवार से 150 मिमी दूर है, और 800 (W)X400 (D) मिमी का वायु सेवन स्थान है।

3. शीर्ष निकास स्थान 300 (W) X 1,000 (D) मिमी है।

4. चौड़ी स्टेनलेस स्टील सीढ़ी का आकार 500 (W) X3,500 (H), 1 टुकड़ा

5. मानक स्टेनलेस स्टील सीढ़ी का आकार 800 (W) X3,500 (H), 1 टुकड़ा

6. 2 स्ट्रिप मानक प्रोपेन बर्नर उपकरण

7. 2 वेंटुरी गैस मिक्सिंग उपकरण

8. दबाव गेज और दबाव कम करने वाला वाल्व उपकरण प्रोपेन और हवा के दबाव को 0.1Mpa तक समायोजित कर सकता है।

9. रोटामीटर गैस प्रवाह दर को समायोजित और सेट करता है।

10. बॉक्स स्टील सीढ़ी और रेलिंग प्रदान करता है, जो उपयोगकर्ताओं के लिए शीर्ष पर पता लगाने के लिए सुविधाजनक है।

11. वायु स्रोत को मैन्युअल रूप से बंद करने के लिए एक बॉल वाल्व से सुसज्जित।

12. दहन परीक्षण समय को स्वचालित रूप से सेट करता है, और उस समय गैस स्रोत को स्वचालित रूप से काट देता है।

13. बॉक्स की आंतरिक दीवार पर थर्मोकपल बॉक्स के आंतरिक तापमान को प्रदर्शित कर सकता है।

14. दहन बॉक्स आयाम: 1120 (W) X2195 (D) X5077 (H) मिमी

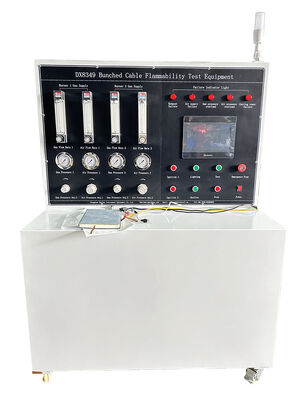

15. नियंत्रण बॉक्स आयाम: 1280 (W) X770 (D) X1200 (H) मिमी

16. बिजली की आपूर्ति: AC 220V, 50/60Hz, 2A

17. वायु स्रोत: प्रोपेन, हवा (ग्राहक द्वारा प्रदान की गई)

धुआं धूल हटाने वाला टावर:

इसका उपयोग मुख्य रूप से प्रयोगात्मक प्रक्रिया में धुआं उत्पन्न करने के लिए किया जाता है, और धुआं धूल हटाने वाले टावर द्वारा संसाधित होने के बाद डिस्चार्ज होने वाली गैस पर्यावरण संरक्षण आवश्यकताओं को पूरा करती है।

सामग्री: स्क्रबर का पूरा शरीर पीपी सामग्री से बना है, सिस्टम में कोई धातु घटक नहीं है, और इसमें अत्यधिक उच्च एसिड और क्षार प्रतिरोध और संक्षारण प्रतिरोध है।

परिसंचारी तरल परत: नल के पानी से भरा जा सकता है, धोने वाले तरल से भी भरा जा सकता है, धोने वाले तरल का प्रभाव बेहतर होता है, ताकि अपशिष्ट को धोने वाले टॉवर के नीचे के संक्षारण में डिस्चार्ज होने से रोका जा सके।

वायु परत: उत्पादन या प्रयोगात्मक प्रक्रिया में उत्सर्जित निकास गैस जिसे उपचारित करने की आवश्यकता होती है, और वायु परत वायु इनलेट से जुड़ी होती है ताकि अपशिष्ट को वायु परत में प्रवेश करने दिया जा सके।

फिलिंग लेयर: स्क्रबर की फिलिंग सामग्री पीपी सी अर्चिन प्रकार के मध्यम-छेद वाली गेंदों से बनी होती है, जो मल्टी-टूथ TELLERTT के आकार में होती है, और फिलिंग लेयर की सतह पर एक खिड़की होती है, जो फिलिंग लेयर में गेंदों की सफाई के लिए सुविधाजनक होती है। फिलिंग लेयर का मुख्य कार्य वायु परत में निकास गैस को फैलाना और इसे एक बिखरा हुआ अपशिष्ट बनाना है, ताकि निकास गैस को जल स्प्रे लेयर में पूरी तरह से साफ किया जा सके।

जल स्प्रे परत: जल स्प्रे लेयर में स्प्रिंकलर हेड पीपी 120 डिग्री रोटेशन को अपनाता है जो क्लॉगिंग-मुक्त स्प्रिंकलर हेड है, जो 95% क्षेत्र को कवर करता है, और जल स्प्रे लेयर में स्प्रिंकलर हेड की कार्य स्थिति के निरीक्षण की सुविधा के लिए एक स्वतंत्र खिड़की होती है।

एंटी-फॉग लेयर: यह हवा में अशुद्धियों को प्रभावी ढंग से फ़िल्टर कर सकता है, और साथ ही, यह निकास गैस में पानी की धुंध क्रिस्टल को स्क्रबर की आंतरिक दीवार को संक्षारित करने से भी रोक सकता है।

परिसंचारी पंप: परिसंचारी पंप परिसंचारी तरल परत में तरल को स्प्रिंकलर हेड के माध्यम से परिसंचारी करता है ताकि पानी बचाया जा सके।

आयाम: 1500 (W) × 1000 (D) × 3000 (H) मिमी;

बिजली की आपूर्ति: AC 380V तीन-चरण, 50/60Hz, 10A।
