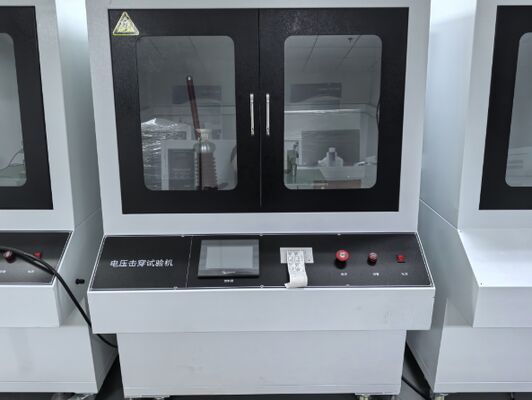

ठोस इन्सुलेशन सामग्री विद्युत डाइलेक्ट्रिक शक्ति परीक्षण उपकरण ठोस इन्सुलेशन सामग्री के टूटने की ताकत और वोल्टेज समय का सामना करने के लिए परीक्षण के लिए उपयुक्त है

I. उद्देश्य
इलेक्ट्रिकल डाइइलेक्ट्रिक स्ट्रेंथ टेस्ट इंस्ट्रूमेंट (JCSY-388) प्लास्टिक, फिल्म, रेजिन, अभ्रक, सिरेमिक, ग्लास, इन्सुलेटिंग पेंट आदि जैसे ठोस इन्सुलेशन सामग्री की ब्रेकडाउन स्ट्रेंथ और विदस्टैंड वोल्टेज समय का परीक्षण करने के लिए उपयुक्त है। पावर फ्रीक्वेंसी वोल्टेज के तहत। यह GB/T1408.1 और EC60243-1 "पावर फ्रीक्वेंसी वोल्टेज के तहत ठोस इन्सुलेशन सामग्री की इलेक्ट्रिकल स्ट्रेंथ के लिए परीक्षण विधियाँ" के परीक्षण मानकों का अनुपालन करता है।
II. पैरामीटर्स
1. वोल्टेज रेंज: 0 - 50KV;
2. वोल्टेज रेगुलेटर ट्रिपिंग के बाद स्वचालित रूप से शून्य पर लौट आता है;
3. जीरो पोजीशन क्लोजिंग, ऑटोमैटिक और मैनुअल वोल्टेज एडजस्टमेंट के साथ;
4. आयातित लीकेज प्रोटेक्शन डिवाइस, व्यक्तिगत सुरक्षा की विश्वसनीय सुरक्षा;
5. ओवरकरंट प्रोटेक्शन, थ्रेशोल्ड और अन्य सुरक्षा सुरक्षा कार्य;
6. वोल्टेज और करंट डिस्प्ले, माप सटीकता ±0.2%, ब्रेकडाउन वोल्टेज रिटेंशन;
7. टेस्ट इलेक्ट्रोड: ऊपरी इलेक्ट्रोड का व्यास 25 मिमी, ऊंचाई 25 मिमी है; निचले इलेक्ट्रोड का व्यास 25 मिमी, ऊंचाई 25 मिमी है। (इलेक्ट्रोड: स्टेनलेस स्टील);
8. हाई-वोल्टेज ट्रांसफार्मर की रेटेड क्षमता: 10KVA;
9. रेटेड इनपुट/आउटपुट वोल्टेज: 220V/50KV;
10. रेटेड इनपुट/आउटपुट करंट: 20A/0.09A;
11. कंट्रोल सिस्टम: पीएलसी कंट्रोल + ताइवान विंस टच स्क्रीन कंट्रोल अपनाएं, सटीक नियंत्रण, सरल संचालन, पूरी तरह से मानवीकृत डिजाइन, परीक्षण के बाद इलेक्ट्रिकल स्ट्रेंथ की स्वचालित गणना और रिपोर्ट तैयार करना, पैनल थर्मल प्रिंटर परीक्षण परिणामों को समय पर प्रिंट कर सकता है;
12. वोल्टेज वृद्धि गति: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. सुविधाजनक डिस्सेप्लिंग और असेंबली ऑयल बाथ टैंक से लैस (सामग्री: स्टेनलेस स्टील);
14. इंस्ट्रूमेंट कंपोनेंट्स: इलेक्ट्रिकल कॉन्टैक्टेबल वोल्टेज रेगुलेटर, कंट्रोल बॉक्स, प्रोटेक्शन रेसिस्टर, इलेक्ट्रोड बॉक्स, ऑयल बाथ टैंक से बना;
15. कैबिनेट सामग्री: SUS304 स्टेनलेस स्टील;
16. आयाम: लंबाई 1.4 मीटर, चौड़ाई 1.1 मीटर, ऊंचाई 1.7 मीटर;
17. वजन: लगभग 240KG
