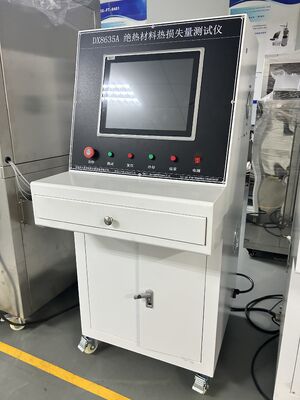

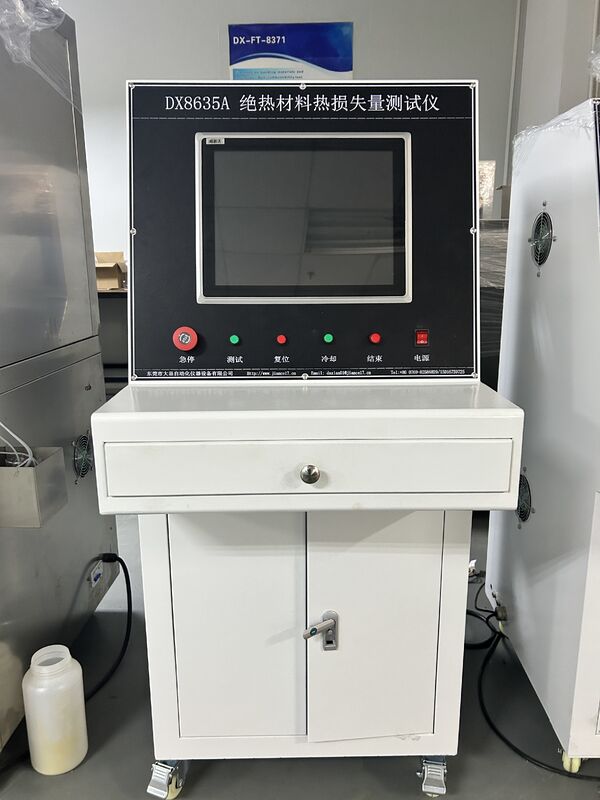

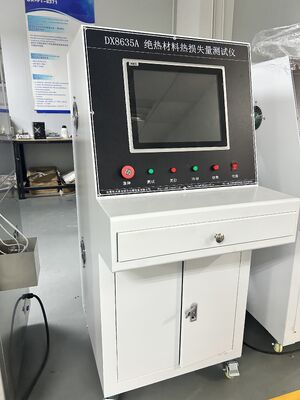

स्थिर-अवस्था थर्मल प्रतिरोध परीक्षण मशीन का थर्मल इन्सुलेशन निर्धारण

स्थिर-अवस्था थर्मल प्रतिरोध परीक्षण मशीन का थर्मल इन्सुलेशन निर्धारण

1, अवलोकन:
उत्पादन प्रौद्योगिकी और ऊर्जा संरक्षण और उत्सर्जन में कमी की आवश्यकताओं को पूरा करने, काम करने की स्थिति में सुधार करने, आर्थिक लाभ बढ़ाने और इन्सुलेशन इंजीनियरिंग डिजाइन की गुणवत्ता सुनिश्चित करने के लिए, जीबी 50264-2013 का उपयोग विनिर्देशों के अनुसार पंप उपकरण डिजाइन करने के लिए किया जाता है।
यह उपकरण औद्योगिक उपकरणों और पाइपलाइनों में -196 ℃ से 850 ℃ तक बाहरी सतह के तापमान के साथ इन्सुलेशन सामग्री की गर्मी के नुकसान को मापने के लिए उपयुक्त है।
परमाणु ऊर्जा, विमानन, एयरोस्पेस सिस्टम, साथ ही इमारतों, कोल्ड स्टोरेज सुविधाओं और दफन पाइपलाइनों के लिए विशेष आवश्यकताओं वाले उपकरणों और पाइपलाइनों पर लागू नहीं है।

2, उपकरण संदर्भ मानक:
जीबीटी 10294-2008 इन्सुलेशन सामग्री की स्थिर-अवस्था थर्मल प्रतिरोध और संबंधित विशेषताओं का निर्धारण - सुरक्षात्मक हॉट प्लेट विधि;
औद्योगिक उपकरण और पाइपलाइनों के थर्मल इन्सुलेशन इंजीनियरिंग के लिए जीबी 50264-2013 डिज़ाइन कोड।

3, उपकरण की समग्र संरचना:
उपकरण मुख्य रूप से तापमान नियंत्रण प्रणाली, सिलेंडर दबाव प्रणाली, मोटाई माप प्रणाली, शीतलन प्रणाली और अन्य घटकों से बना है।

3.1 तापमान नियंत्रण प्रणाली
मुख्य रूप से तापमान उपकरणों द्वारा गरम किए गए हीटिंग तारों, लोहे की प्लेटों आदि से बना है। तापमान क्षेत्र की ताप क्षमता 600 डिग्री सेल्सियस के अधिकतम ताप तापमान तक पहुंच सकती है
तापमान, 500 डिग्री सेल्सियस पर दीर्घकालिक उपयोग
कुल 12 तापमान अधिग्रहण चैनल सुसज्जित हैं, जिनमें से हीटिंग तापमान चैनल एक तापमान क्षेत्र बंद-लूप नियंत्रण है, जिसमें 5 तापमान निगरानी बिंदु स्थापित हैं। शेष थर्मल सुरक्षा प्लेटें 2 तापमान निगरानी बिंदुओं और ठंडी सतह पर 5 तापमान माप बिंदुओं से सुसज्जित हैं।
3.2 दबाव प्रणाली
मुख्य रूप से सिलेंडर द्वारा जोड़ा गया, आवश्यक दबाव मान हवा के दबाव को ठीक करके प्राप्त किया जाता है, और वर्तमान स्थिति नियंत्रण प्रणाली में वास्तविक समय में प्रदर्शित होती है।
3.3 शीतलन प्रणाली
मुख्य रूप से चिलर, थर्मोकपल आदि से बना होता है। चिलर उपकरण के हीटिंग वाले हिस्से को ठंडा करता है, और थर्मोकपल नीचे के तापमान का पता लगाता है। परीक्षण पूरा होने के बाद, जब नीचे का तापमान 50 ℃ से अधिक होता है, तो सिस्टम गर्म प्लेट को जल्दी से ठंडा करने के लिए "चिलर चालू करें" का संकेत देता है।
