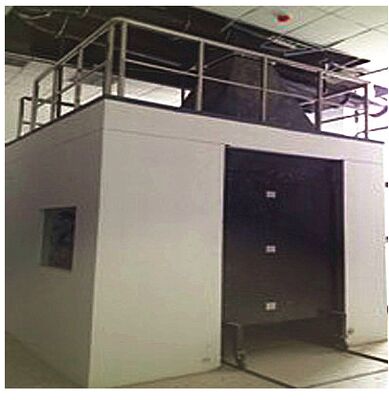

निर्माण सामग्री या उत्पादों के लिए एकल दहन परीक्षक

परीक्षण का सिद्धांत

नमूना को 30 किलोवाट की फैलाव लौ में रखें। उत्सर्जन हुड द्वारा विश्लेषण के लिए दहन गैस एकत्र की जाती है। गैस विश्लेषण के माध्यम से,ऑक्सीजन की कमी के आधार पर नमूना की गर्मी रिहाई दर की गणना की जा सकती है.

धुआं के उत्पादन का मूल्यांकन निकास पाइप में धुआं के कारण होने वाली प्रकाश किरण के क्षीणन को मापकर किया जाता है।लौ के प्रसार और दहन कणों और बूंदों की उपस्थिति को समझने के लिए नमूना के दहन व्यवहार का निरीक्षण करें.

1,लागू दायरा:

The method used to determine the fire response performance of building materials or products (excluding paving materials and products specified in EC Resolution 2000/147/EC) in a single unit combustion test (SBI).

2,मानकों के अनुरूपः

GB/T 20284-2006 मानक "निर्माण सामग्री या उत्पादों के लिए एकल शरीर दहन परीक्षण" और EN13823 "एकल शरीर दहन परीक्षण विधि (SBI) " परीक्षण मानकों की आवश्यकताओं को पूरा करता है।

3,प्रदर्शन मापदंडः

उपकरण में दहन परीक्षण कक्ष, नियंत्रण कक्ष, एक छोटी गाड़ी, धुआं निकास पाइप, डेटा संग्रह और विश्लेषण उपकरण और गैस आपूर्ति नियंत्रण उपकरण शामिल हैं।

• दहन परीक्षण कक्षः L3000×W3000×H2400 (MM), जिसमें एक संग्रह हुड और धुआं निकास पाइप है जो कक्ष के शीर्ष पर नमूने लेने की पाइपलाइन से जुड़ा हुआ है,और छोटी गाड़ी के नीचे प्राकृतिक हवा के प्रवेश और बाहर निकलने के लिए एक स्थानप्रयोग के दौरान, नमूना और दहन उत्पादों के दहन से निकली गर्मी को निकास पाइप से बाहर निकाला जाना चाहिए और ईंट की दीवारों के साथ बनाया जाना चाहिए।
• प्रज्वलन स्रोत एक 31KW प्रोपेन राइट एंगल सैंडबॉक्स बर्नर है जो छोटी गाड़ी के ऊर्ध्वाधर कोने में रखा गया है (जिसकी साइड लंबाई 250 मिमी और ऊंचाई 80 मिमी है) ।
• सेंसरों और नमूना लेने वाले पाइपों को लगाने के लिए धुएं के निकास नलिका में एक व्यापक नमूनाकरण क्षेत्र स्थापित किया जाता है।
• धुआं निकास गतिः 0.50 m3/s से 0.65 m3/s।
• इनडोर पर्यावरण तापमान मापः 1 मिमी के व्यास के साथ K-प्रकार का बख्तरबंद थर्मोकपल, पर्यावरण दबाव परीक्षणः ± 200Pa।
• निकास नलिका का तापमान मापना: 0. व्यास के आयातित K-आकार का बख्तरबंद थर्मोकपल।5.
• तापमान माप की सटीकताः 0.5 °C.
• धूम्रपान निकास नलिका के लिए उच्च परिशुद्धता दबाव सेंसर, ± 2Pa की सटीकता के साथ
• समय रिकॉर्डिंग प्रणाली की सटीकताः 0.1 सेकंड।
• परीक्षण समयः 1-30 मिनट सेट किया जा सकता है।
• धुआं घनत्व मापने की प्रणाली, परीक्षण प्रक्रिया के दौरान धुआं घनत्व मापने में सक्षम।
• गैस विश्लेषक और प्रमुख घटक सभी मूल आयातित हैं।
• एम्बेडेड कंप्यूटर और 8.4 इंच के एलसीडी डिस्प्ले से लैस, टीसीपी/आईपी और आरएस-232 मल्टीपल कम्युनिकेशन इंटरफेस विकल्प के साथ
• ऑक्सीजन मापः माप सीमाः 0-25%
• सिग्नल आउटपुटः 4-20mA;
• प्रतिक्रिया समय T90: ≤ 2S;
• परिवेश का तापमानः 0-45°C;
• सापेक्ष आर्द्रताः<90% (कोई संघनक नहीं);
• रैखिकताः<±0.1% O2;
• शून्य बहावः 0.05% O2 (एक सप्ताह);
• पुनरावृत्तिः<± 0.02% O2;
• कार्बन डाइऑक्साइड (CO2) माप:
• माप सीमाः 0-10%
• पुनरुत्पादकताः<± 1% नियंत्रण कैबिनेट की आंतरिक संरचना
• शून्य बहावः ≤ 2%/हप्ता
• सीमा विचलनः ≤ 2%/हप्ता
• रैखिक विचलनः<± 1%
• प्रतिक्रिया समय: T90≤2 s
• डेटा संग्रह प्रणाली प्रयोगात्मक डेटा जैसे कि ऑक्सीजन एकाग्रता, कार्बन मोनोऑक्साइड एकाग्रता, तापमान, धुएं का घनत्व, गर्मी रिलीज दर, द्रव्यमान हानि दर आदि को एकत्र और रिकॉर्ड कर सकती है।जिसे बचाया जा सकता है.

परीक्षण रिपोर्ट

रिपोर्ट में परीक्षण के नमूनों और परीक्षण के परिणामों के बारे में जानकारी है। परीक्षण के परिणामों की सूची इस प्रकार हैः

● फिगर, आग की वृद्धि दर, जो एक्सपोजर अवधि के दौरान जारी गर्मी [वाट प्रति सेकंड] के आधार पर गणना की जाती है।

●THR, मूल्यांकन अवधि के दौरान जारी कुल गर्मी [मेगाजूल]

●TSP, मूल्यांकन अवधि के दौरान कुल धुआं उत्पादन [m2]।

●SMOGRA, धुएं के उत्पादन की मात्रा [m2/s2] के आधार पर धुएं की वृद्धि दर।

●LFS, क्या पार्श्व लौ लंबे पंख के अंत तक फैली हुई है?

● क्या कोई जलती हुई बूंदें देखी गई हैं?

परीक्षण रिपोर्ट में परीक्षण प्रक्रिया के दौरान विषय के मापों के चित्र भी शामिल हैं, साथ ही परीक्षण से पहले और बाद में परीक्षण नमूनों की तस्वीरें भी शामिल हैं।
