आर्क प्रतिरोध परीक्षण मशीन

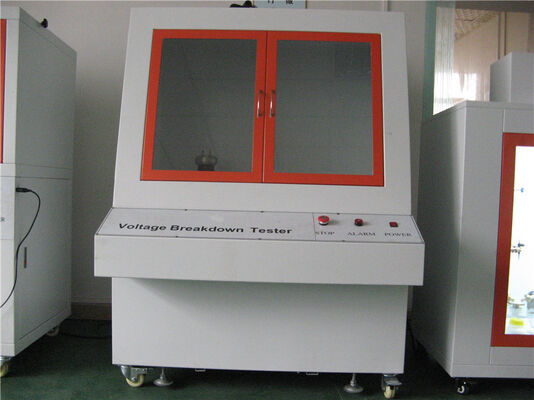

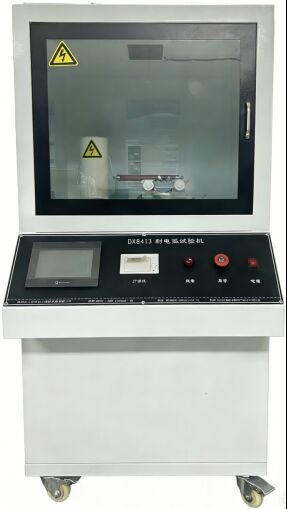

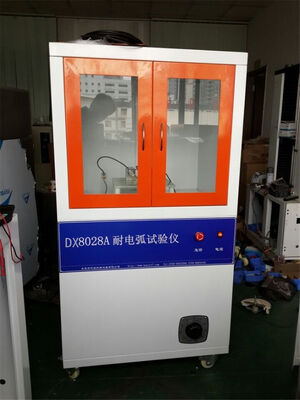

DX8413 आर्क प्रतिरोध परीक्षण मशीन

मुख्यतः निम्नलिखित पर लागू होता हैः

जीबी/टी1411-2002 सूखी ठोस इन्सुलेशन सामग्री के उच्च वोल्टेज और कम धारा के चाप डिस्चार्ज के प्रतिरोध का परीक्षण।

मानकों का अनुपालन: यह परीक्षक GB1411, IPC650, IEC 61621, ASTMD495 के अनुसार डिजाइन और निर्मित है और JEC 149 और UL 746A जैसे परीक्षण विधियों का अनुपालन करता है।

परीक्षण सिद्धांत का संक्षिप्त परिचय:

निर्दिष्ट परीक्षण स्थितियों में (विशिष्ट इलेक्ट्रोड और एक वोल्टेज/वर्तमान स्टेप-अप प्रोग्राम का उपयोग करके)एक उच्च वोल्टेज सामग्री की सतह पर आंतरायिक या निरंतर चाप डिस्चार्ज के लिए प्रेरित करने के लिए लागू किया जाता है. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)उपकरण परीक्षण की शुरुआत से लेकर सामग्री के विफल होने तक बीतने वाले समय (सेकंडों में) को रिकॉर्ड करता है।इस समय को सामग्री का आर्क प्रतिरोध समय कहा जाता है और इसके प्रदर्शन का मूल्यांकन करने के लिए मुख्य संकेतक के रूप में कार्य करता है.

आवेदन का दायरा:

विद्युत इन्सुलेशन सामग्री जैसे कि प्लास्टिक, राल चिपकने वाले और मोटर, उपकरण,और घरेलू उपकरणों मुख्य रूप से प्लास्टिक जैसे ठोस इन्सुलेशन सामग्री के चाप प्रतिरोध प्रदर्शन के परीक्षण के लिए लागू होता है, फिल्में, राल, मीका, सिरेमिक, कांच, इन्सुलेटिंग ऑयल, इन्सुलेटिंग पेंट, कार्डबोर्ड और अन्य मीडिया।

विशेषताएंः चाप प्रतिरोध परीक्षण मशीन कंप्यूटर नियंत्रण को अपनाती है, और परीक्षण प्रक्रिया के दौरान परीक्षण वक्र को ऑनलाइन देखा जा सकता है; स्वचालित रूप से परीक्षण की स्थिति और परीक्षण परिणाम डेटा संग्रहीत करता है,और उपयोग कर सकते हैं, प्रदर्शित करें और उन्हें प्रिंट करें

प्रयोगात्मक सिद्धांत: ठोस इन्सुलेशन सामग्री के चाप प्रतिरोध का परीक्षण करने के लिए प्रयोग किया जाता है; परीक्षण की जाने वाली सामग्री को उच्च वोल्टेज के संपर्क में रखा जाएगा,धीरे-धीरे एक स्थिर प्रवाहकीय चैनल सामग्री की सतह पर बनता है जब तक छोटे वर्तमान वातावरण में वृद्धि. यह समय सामग्री के चाप प्रतिरोध समय है.

मुख्य तकनीकी आवश्यकताएंः

1इनपुट वोल्टेजः एसी 220 वी

2. आउटपुट वोल्टेजः एसी 0-20 केवी;

3विद्युत क्षमताः 1.5 केवीए

4परीक्षण विधि: अंतराल वाली चाप, निरंतर चाप

5परीक्षण करंटः 10MA-20MA-30MA-40MA वैकल्पिक

6परीक्षण वोल्टेज नियंत्रण त्रुटिः ≤ 1%

7. आर्क ऑन/ऑफ समय त्रुटिः<5ms

8. परीक्षण वोल्टेज लगातार समायोज्यः 0-20 केवी

9वर्तमान नियंत्रण सटीकताः ± 10%

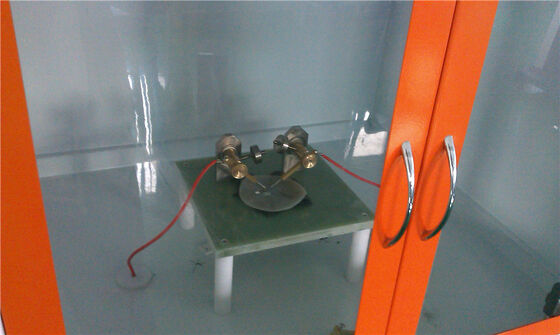

10इलेक्ट्रोड विनिर्देशः स्टेनलेस स्टील प्लेट इलेक्ट्रोड 25.4mm * 12.7mm * 0.15mm

वोल्फ्रेम स्टील इलेक्ट्रोड 56mm * 7mm * 30mm

इलेक्ट्रोड विन्यास कोण 110 डिग्री

इलेक्ट्रोड और क्षैतिज विमान के बीच कोण 35 डिग्री है

इलेक्ट्रोड वजनः 50G

11सुरक्षा उपाय:

(1) ओवरवोल्टेज सुरक्षा

(2) अतिप्रवाह संरक्षण

(3) शॉर्ट सर्किट सुरक्षा

(4) सुरक्षा द्वार खोलने की सुरक्षा

(5) सॉफ्टवेयर गलत संचालन सुरक्षा

12बाहरी आयाम: 800 लम्बा × चौड़ाई 700 × 1350 मिमी ऊँचाई

मुख्य विन्यासः

परीक्षण मेजबान: एक इकाई

20000 वोल्ट का उच्च वोल्टेज जनरेटर: एक इकाई

पूरी तरह से स्वचालित माइक्रो कंप्यूटर वोल्टेज विनियमन उपकरणःएक सेट ((सीरियल पोर्ट मोड)

वोल्टेज अधिग्रहण और वर्तमान अधिग्रहण अलगाव प्रकार के ट्रांसमिशन डिवाइसःएक सेट

परीक्षण इलेक्ट्रोडः दो सेट

वर्तमान रिलीज़ रॉडः एक (रास प्रकार)

कंप्यूटर आर्क प्रतिरोधी माप और नियंत्रण सॉफ्टवेयरःएक सेट

कंप्यूटर: एक सेट

ब्रांडेड कलर इंकजेट प्रिंटरःएक सेट

कार्यक्रम सीडीः एक सेट

उत्पाद उपयोगकर्ता पुस्तिका:एक प्रति

मैट्रॉलोजिकल सत्यापन प्रमाणपत्रःएक प्रति

अनुपालन प्रमाणपत्र: एक प्रति

यादृच्छिक उपकरण: एक सेट
