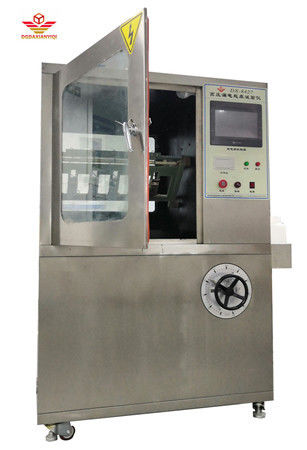

प्रयोगशाला परीक्षण मशीन ढलान विमान ट्रैकिंग और कटाव परीक्षण मशीन ASTMD2303

प्रयोगशाला परीक्षण मशीन ढलान विमान ट्रैकिंग और कटाव परीक्षण मशीन ASTMD2303

1,Sआवेदन का दायरा:

मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्री के विद्युत निशान और संक्षारण के प्रतिरोध के परीक्षण के लिए उपयुक्त,विद्युत आवृत्ति (48 हर्ट्ज -62 हर्ट्ज) पर तरल प्रदूषकों और झुकाव सतह नमूनों के उपयोग का अनुकरण करनाविद्युतीकरण और संक्षारण के प्रतिरोध के माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के प्रतिरोध स्तर का मूल्यांकन करना।विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव में, अलग-अलग ध्रुवीयता वाले चार्ज किए गए भागों के बीच या चार्ज किए गए भागों और ग्राउंड किए गए धातु के बीच इन्सुलेशन रिसाव हो सकता है।या रिसाव के कारण सामग्री का क्षरणयह परीक्षक एक विनाशकारी परीक्षण है जो इन्सुलेशन सामग्री पर उपरोक्त स्थिति का अनुकरण करता है,एक विद्युत क्षेत्र और निर्दिष्ट वोल्टेज पर पानी युक्त अशुद्धियों की क्रिया के तहत इन्सुलेटरों के रिलेटिव रिसेस्टेंस टू लीकेज और मार्किंग को मापने और मूल्यांकन करने के लिए प्रयोग किया जाता हैयह ठोस विद्युत इन्सुलेशन सामग्री और विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, रूपांतरण स्विच कवर, संपर्ककर्ताओं,आदि.

2, मानकों के अनुरूपः

IEC60587-2022 की आवश्यकताओं के अनुसार, ASTMD2303.

3. तकनीकी मापदंड:

इलेक्ट्रोडः 0.5 मिमी मोटी सामग्रीः स्टेनलेस स्टील;

ऊपरी और निचले इलेक्ट्रोड के बीच की दूरीः 50.0mm ± 0.1;

परीक्षण वोल्टेजः 100V-6000V स्टेपलेस समायोज्य;

वोल्टेज नियामकः आउटपुटः 0 ¢ 250V से समायोजित, 5KVA की क्षमता के साथ;

जब सर्किट धारा 60mA है, आउटपुट वोल्टेज काट;

परीक्षण की अवधिः 6 घंटे;

गिरने की सटीकताः 0.5%;

वोल्टेज स्थिरताः ± 1%;

उच्च परिशुद्धता वोल्टेज नियामकः आउटपुट AC220V. पावर 6000W. सटीकता ± 1%;

परीक्षण ट्रांसफार्मरः क्षमता 5KVA. अधिकतम आउटपुट वोल्टेज AC6000V (या DC6000V वैकल्पिक);

ट्रेस डिटेक्शनः मानक GB/T6553-2003/4 के अनुसार।1.2, एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और एक निश्चित प्रवाह दर पर दूषित तरल को टपकें। यदि धारा प्रवाह के बिना 6 घंटों के लिए 60mA से कम है, तो इसे पारित माना जाता है;

ड्रॉपिंग डिवाइसः एक राल्फ परिशुद्धता पेरिस्टाल्टिक पंप का उपयोग करते हुए, 0.00185-20 मिलीलीटर प्रति मिनट की प्रवाह सीमा के साथ, 0.1-50 रिवोल्यूशन प्रति मिनट की कार्य गति,और प्रवाह सटीकता त्रुटि 0 से कम है.5 प्रतिशत;

आउटपुट वोल्टेजः एसी/डीसी (स्विच करने योग्य)

मामलाः SUS304 स्टेनलेस स्टील से बना (ब्रश सतह);

सीवेज टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से लैस है।

आयतन 0.56m3 है, स्टूडियो आयतनः 900L * 650W * 950H (मिमी);

उपकरण आयामः 1200L * 750W * 1800H (मिमी), लंबाई 750 * चौड़ाई 1180 * ऊंचाई 1760mm, लकड़ी के बॉक्स 890 * 1320 * 1900

वजन: लगभग 200 किलो

टिप्पणी:

एएसटीएम डी 2303 परीक्षण उपकरण एक अत्यधिक मानकीकृत और स्वचालित सटीक प्रणाली है।यह कठोर पर्यावरणीय परिस्थितियों का अनुकरण करके इन्सुलेशन सामग्रियों के रिसाव विरोधी और ट्रेस करने योग्य प्रदर्शन का मात्रात्मक मूल्यांकन करता हैइसका मूल मूल्य विद्युत प्रणाली की सटीकता, बूंद प्रणाली की स्थिरता और विद्युत प्रणाली की विश्वसनीयता में निहित है।सटीकता सुनिश्चित करने के लिए एएसटीएम डी 2303 मानकों को पूरा करने वाले उपकरणों का चयन महत्वपूर्ण है, परीक्षण के परिणामों की तुलना और पुनः प्रयोज्यता।
