ASTMD495 चाप प्रतिरोध परीक्षण मशीन IEC 61621

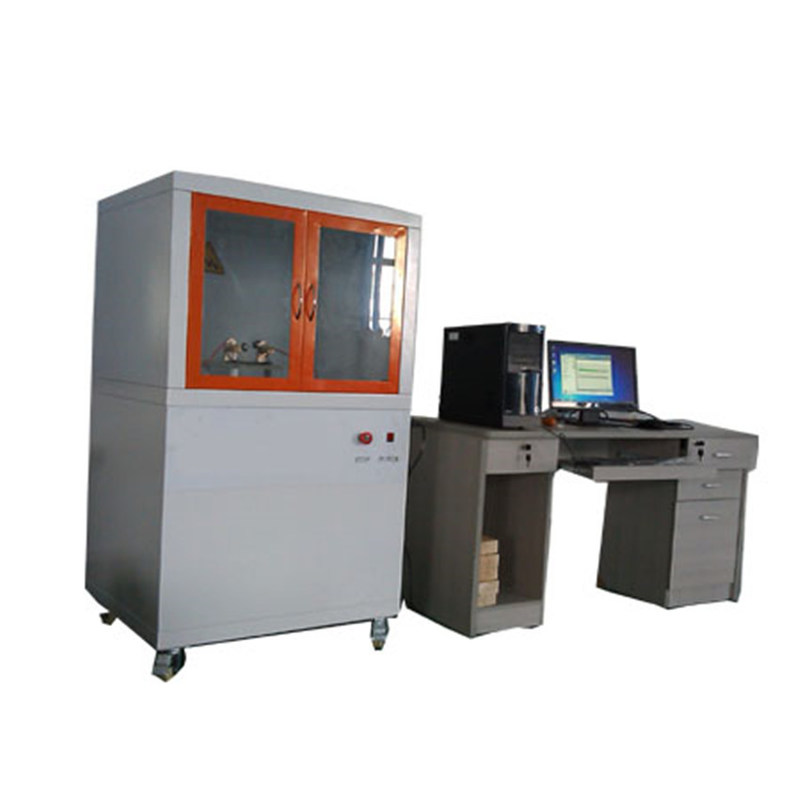

DX8413 आर्क प्रतिरोध परीक्षण मशीन

मानक:

IEC 61621, ASTMD495 के अनुसार।

अनुप्रयोग का क्षेत्र:

विद्युत इन्सुलेशन सामग्री जैसे प्लास्टिक, राल चिपकने वाले, और मोटर, उपकरण और घरेलू उपकरणों जैसे उद्योगों में उपयोग किए जाने वाले इन्सुलेटिंग पेंट के आर्क प्रतिरोध प्रदर्शन का आकलन मुख्य रूप से प्लास्टिक, फिल्मों, रेजिन, अभ्रक, सिरेमिक, कांच, इन्सुलेटिंग तेल, इन्सुलेटिंग पेंट, कार्डबोर्ड और अन्य मीडिया जैसी ठोस इन्सुलेशन सामग्री के आर्क प्रतिरोध प्रदर्शन के परीक्षण के लिए लागू होता है।

विशेषताएं: आर्क प्रतिरोध परीक्षण मशीन कंप्यूटर नियंत्रण को अपनाती है, और परीक्षण प्रक्रिया के दौरान परीक्षण वक्र को ऑनलाइन देखा जा सकता है; स्वचालित रूप से परीक्षण स्थितियों और परीक्षण परिणामों के डेटा को संग्रहीत करें, और उन्हें एक्सेस, प्रदर्शित और प्रिंट कर सकते हैं।

प्रयोगात्मक सिद्धांत:

ठोस इन्सुलेशन सामग्री के आर्क प्रतिरोध का परीक्षण करने के लिए उपयोग किया जाता है; परीक्षण की जाने वाली सामग्री को एक उच्च वोल्टेज, धीरे-धीरे बढ़ते छोटे करंट के वातावरण में उजागर किया जाएगा जब तक कि सामग्री की सतह पर एक स्थिर प्रवाहकीय चैनल न बन जाए। यह समय सामग्री का आर्क प्रतिरोध समय है।

मुख्य तकनीकी आवश्यकताएं:

1. इनपुट वोल्टेज: AC 220 V

2. आउटपुट वोल्टेज: AC 0-20 KV;

3. विद्युत क्षमता: 1.5 KVA

4. परीक्षण विधि: रुक-रुक कर आर्क, निरंतर आर्क

5. परीक्षण करंट: 10MA-20MA-30MA-40MA वैकल्पिक

6. परीक्षण वोल्टेज नियंत्रण त्रुटि: ≤ 1%

7. आर्क ऑन/ऑफ समय त्रुटि:<5ms

8. परीक्षण वोल्टेज लगातार समायोज्य: 0-20 KV

9. करंट नियंत्रण सटीकता: ± 10%

10. इलेक्ट्रोड विनिर्देश: स्टेनलेस स्टील प्लेट इलेक्ट्रोड 25.4 मिमी * 12.7 मिमी * 0.15 मिमी

टंगस्टन स्टील इलेक्ट्रोड 56 मिमी * 7 मिमी * 30 मिमी

इलेक्ट्रोड विन्यास कोण 110 डिग्री

इलेक्ट्रोड और क्षैतिज तल के बीच का कोण 35 डिग्री है

इलेक्ट्रोड वजन: 50G

11. सुरक्षा उपाय:

(1) ओवरवॉल्टेज सुरक्षा

(2) ओवरकरंट सुरक्षा

(3) शॉर्ट सर्किट सुरक्षा

(4) सुरक्षा द्वार खोलने की सुरक्षा

(5) सॉफ्टवेयर मिसऑपरेशन सुरक्षा

12. बाहरी आयाम: 800 लंबा × चौड़ाई 700 × 1350 मिमी ऊंचा।

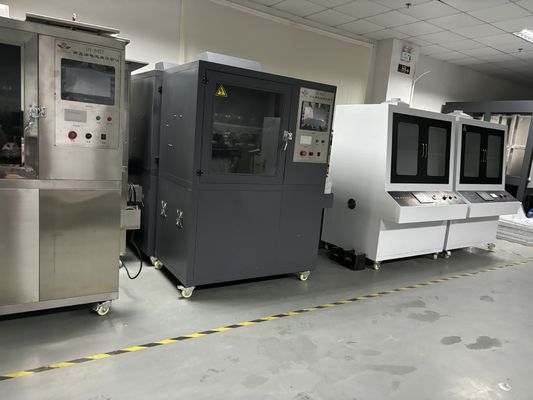

आपका स्वागत हैहमारे कारखाने में घूमने के लिए!
