IEC60332-3-10 मानक केबल और ऑप्टिकल केबल लैब परीक्षण मशीन

तार और केबल बंडल दहन परीक्षक

अनुप्रयोग का क्षेत्र:

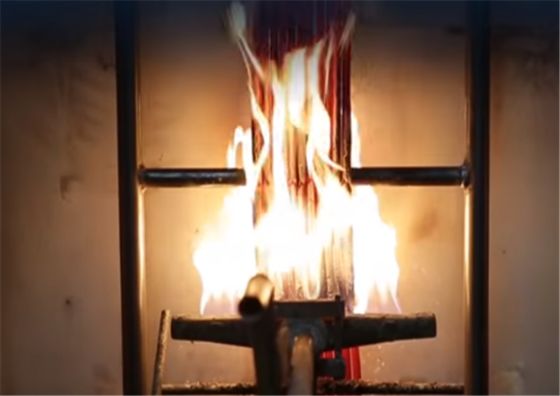

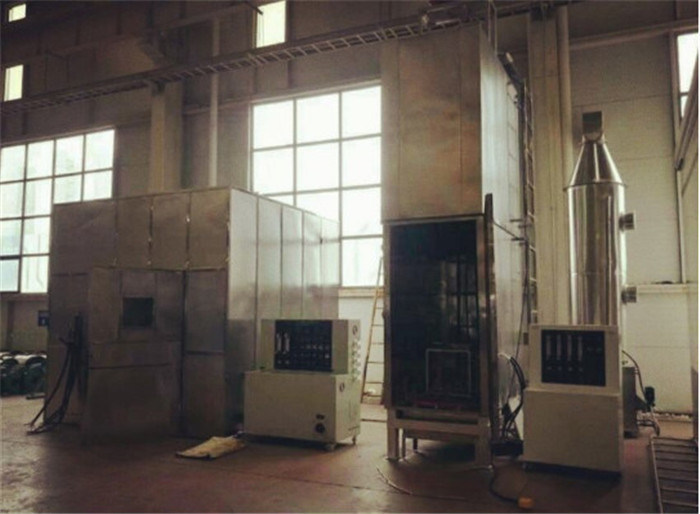

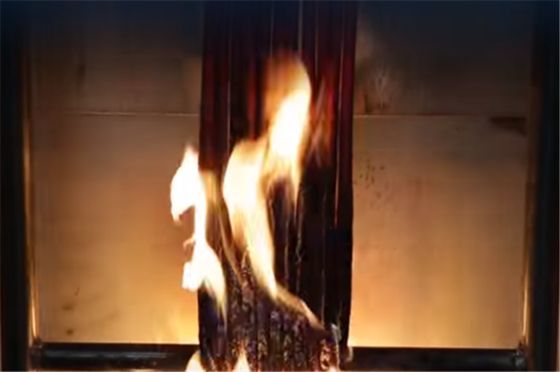

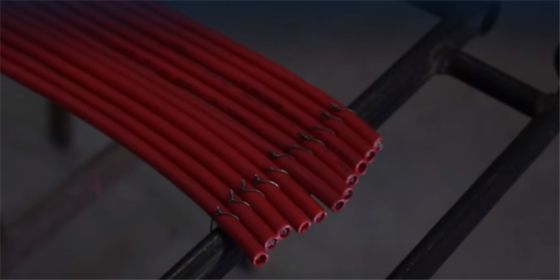

इसका उपयोग निर्दिष्ट परिस्थितियों में लंबवत स्थापित बंडल तारों और केबलों या ऑप्टिकल केबलों की लपटों के ऊर्ध्वाधर प्रसार को रोकने की क्षमता का मूल्यांकन करने के लिए किया जाता है, और उपयोग प्रक्रिया को धुआं धूल हटाने वाले टावरों के साथ सहयोग करने की आवश्यकता होती है। पूरी मशीन कई भागों से बनी है, जैसे एक परीक्षण कक्ष, एक वायु स्रोत, एक स्टील सीढ़ी, एक उत्सर्जन शोधन प्रणाली और एक इग्निशन स्रोत।

मानक के अनुरूप:

मानक IEC60332-3-10- 2000 के अनुसार।

तकनीकी मापदंड:

1. परीक्षण कक्ष

2. वायु स्रोत

3. स्टील सीढ़ी प्रकार

4. निर्वहन शोधन उपकरण

तकनीकी मापदंड:

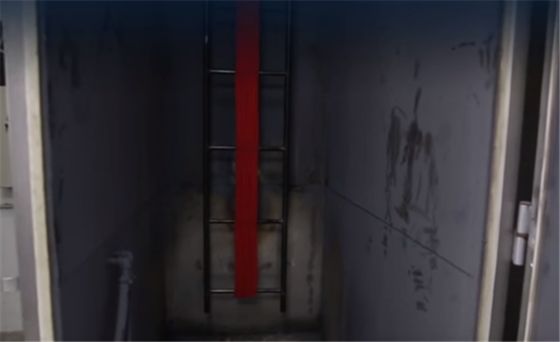

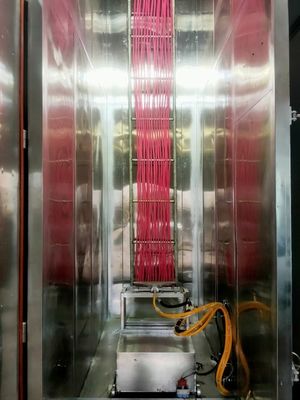

1. परीक्षण बॉक्स का आकार 1,000 (W) X2,000 (D) X4,000 (H) मिमी है, और बीच में खनिज ऊन सामग्री बॉक्स भरा हुआ है

2. बॉक्स का निचला भाग सामने की दीवार से 150 मिमी दूर है, और 800 (W)X400 (D) मिमी का एक वायु सेवन स्थान है।

3. शीर्ष निकास स्थान 300 (W) X 1,000 (D) मिमी है।

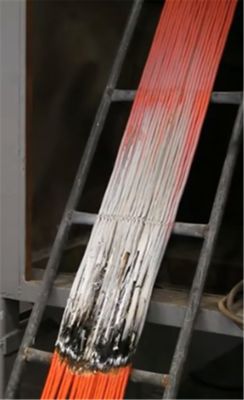

4. चौड़ी स्टेनलेस स्टील सीढ़ी का आकार 500 (W) X3,500 (H), 1 टुकड़ा

5. मानक स्टेनलेस स्टील सीढ़ी का आकार 800 (W) X3,500 (H), 1 टुकड़ा

6. 2 पट्टी मानक प्रोपेन बर्नर डिवाइस

7. 2 वेंटुरी गैस मिक्सिंग डिवाइस

8. प्रेशर गेज और प्रेशर रिड्यूसिंग वाल्व डिवाइस प्रोपेन और वायु दाब को 0.1Mpa तक समायोजित कर सकता है

9. रोटामीटर गैस प्रवाह दर को समायोजित और सेट करता है

10. बॉक्स स्टील सीढ़ियाँ और रेलिंग प्रदान करता है, जो उपयोगकर्ताओं के लिए शीर्ष पर पता लगाना सुविधाजनक है

11. वायु स्रोत को मैन्युअल रूप से बंद करने के लिए एक बॉल वाल्व से लैस

12. स्वचालित रूप से दहन परीक्षण समय निर्धारित करें, और उस समय गैस स्रोत को स्वचालित रूप से काट दें

13. बॉक्स की आंतरिक दीवार पर थर्मोकपल बॉक्स के आंतरिक तापमान को प्रदर्शित कर सकता है

14. दहन बॉक्स आयाम: 1120 (W) X2195 (D) X5077 (H) मिमी

15. नियंत्रण बॉक्स आयाम: 1280 (W) X770 (D) X1200 (H) मिमी

16. बिजली आपूर्ति: AC 220V, 50/60Hz, 2A

17. वायु स्रोत: प्रोपेन, वायु (ग्राहक द्वारा प्रदान किया गया)।

परीक्षण का महत्व:
IEC 60332-3 के अनुसार परीक्षण किए गए केबलों को बंडल स्थापना के दौरान लपटों के ऊर्ध्वाधर प्रसार को प्रभावी ढंग से दबाने के लिए सिद्ध किया गया है, जिससे इमारत में आग लगने की स्थिति में कर्मियों के निकासी और अग्निशमन के लिए कीमती समय की बचत होती है। यह केबलों की लौ प्रतिरोधी सुरक्षा को मापने के लिए एक प्रमुख संकेतक है।
