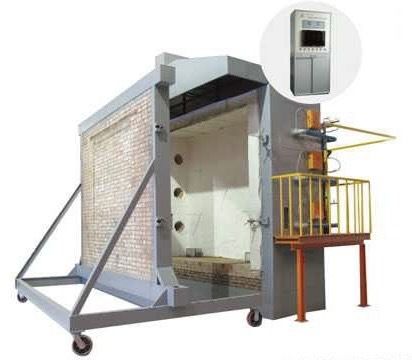

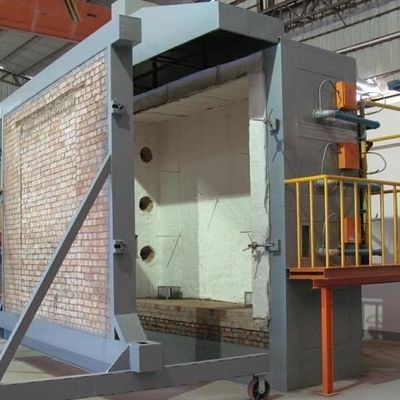

भवन घटकों के लिए DX8342 अग्नि प्रतिरोध परीक्षक

आवेदन का दायरा: यह भवन घटकों के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है, और भार-वहन वाली ऊर्ध्वाधर पृथक्करण घटकों के अग्नि प्रतिरोध के लिए।

संचालन वोल्टेज: AC 380V±10% 50NZ।

भट्टी का ढाँचा: परीक्षण भट्टी ईंटों, स्टील संरचना और अग्निरोधक और थर्मल इन्सुलेशन सामग्री से बनी है।

नमूना आकार: चौड़ाई 300mm× ऊँचाई 300mm (अनुकूलित किया जा सकता है)।

भट्टी के आयाम लगभग हैं:

ऊर्ध्वाधर भट्टी: L3.2m× W2.2m× H4.0m

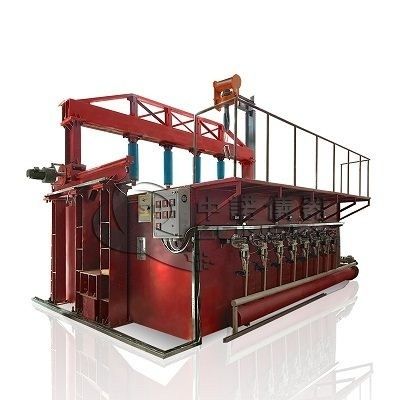

क्षैतिज भट्टी: L3.2m× W3.2m× H1.5।

गैस प्रवाह: 0~100L/min माप सटीकता 2.5 ग्रेड।

वायु प्रवाह: 0~50m3/min माप सटीकता ≤±0.5m3/min।

गैस टैंक क्षमता: ≥50kg×6।

भार मापन उपकरण: भार मान का ±2.5% जोड़ा जाना चाहिए (लोडिंग प्रकार परीक्षण के लिए आवश्यक)।

नमूना अंतर मापन प्रोब: 6mm व्यास ±0.1mm, व्यास 25mm±0.2mm।

दहन प्रणाली: गैस वितरण प्रणाली (10 मीटर के भीतर), फ्लेमथ्रोवर (20 से कम नहीं) और नियामक वाल्व।

दहन गैस स्रोत: प्रोपेन, द्रवीभूत गैस।

भट्टी तापमान नियंत्रण प्रणाली: अधिकतम नमूना बिंदु 10 है।

वेंटिलेशन प्रणाली और नियंत्रण डांपर, आदि।नमूने की बैकफ़ायर सतह पर विकिरणित गर्मी की मापन सीमा: 0~10W/cm2।

भट्टी दबाव मापन सीमा: 0~100pa

माप सटीकता: ≤±3pa।

परीक्षण तापमान: भट्टी तापमान नियंत्रण T-T0=3451g (8t+1) की आवश्यकताओं को पूरा करता है, और तापमान नियंत्रण विचलन को नियंत्रित किया जाता है

:0 मिनट पर

10 मिनट 30min, d≤5%।

भट्टी का तापमान: ±15°C।

नमूने का आंतरिक तापमान: ±10°C।

नमूने का बैकफ़ायर तापमान: ±4°C।

भट्टी दबाव मापन की स्थितियाँ:

परीक्षण शुरू होने के 5 मिनट बाद, भट्टी में नीचे निर्दिष्ट सकारात्मक दबाव की स्थितियाँ पहुँच जानी चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह से 100mm नीचे क्षैतिज तल पर, भट्टी का दबाव 15Pa±5Pa है।

ऊर्ध्वाधर सदस्य – भट्टी में 3 मीटर की ऊँचाई, नमूने की सतह से 100mm दूर। भट्टी का दबाव 15Pa±5Pa है।

परीक्षण शुरू होने के 10 मिनट बाद, भट्टी को नीचे निर्दिष्ट सकारात्मक दबाव की स्थितियाँ पहुँच जानी चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह से 100mm नीचे क्षैतिज तल पर, भट्टी का दबाव 17Pa±3Pa है।

ऊर्ध्वाधर सदस्य – भट्टी में 3 मीटर की ऊँचाई, नमूने की सतह से 100mm दूर। भट्टी का दबाव 17Pa±3Pa है।

भट्टी का तापमान: ±15°C, 1mm व्यास वाले थर्मोकपल का उपयोग करके।

नमूने का बैकफ़ायर तापमान ±4°C है, और तार का व्यास 0.5mm है।

बख्तरबंद प्लैटिनम रोडियम प्लैटिनम एस-वैल्यू थर्मोकपल, सटीकता वर्ग

2।समय सीमा: 0~120min समय सटीकता:

2।समय सीमा: 0~120min समय सटीकता:

<±1s।नमूना तापमान पहचान प्रणाली: अधिकतम नमूना बिंदु 20 है।

आवेदन का दायरा:

भट्टी राष्ट्रीय मानक GB/T7633-2008 में निर्दिष्ट तकनीकी संकेतकों और आवश्यकताओं को पूरा करती है, और गैर-भार-वहन वाली क्षैतिज दरवाजों और रोलर शटर के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है।मुख्य पैरामीटर:

बिजली शक्ति: 6KW

भट्टी दबाव मापन सीमा: 0-100Pa माप सटीकता: ≤±3Pa

वायु प्रवाह: 0-50m3/min माप सटीकता: ≤±0.5 m3/min

दहन गैस स्रोत: प्रोपेन, द्रवीभूत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस टैंक क्षमता: 50kg×6

नमूने की बैकफ़ायर सतह की विकिरणित गर्मी मापन सीमा: 0~10W/cm2;

भट्टी दबाव मापन सीमा: 15Pa±5Pa;

परीक्षण तापमान: प्रोग्राम तापमान 15min कमरे का तापमान ~ 718°C,

30min कमरे का तापमान ~ 821°C, 60min कमरे का तापमान ~ 925°C,

90min कमरे का तापमान ~ 986°C; 120min कमरे का तापमान ~ 1029°C;

180min कमरे का तापमान ~ 1115°C, 240min कमरे का तापमान ~ 1150°C;

तापमान सेंसर: भट्टी में: 9 बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन के-वैल्यू थर्मोकपल, सटीकता स्तर: वर्ग II

बैकफ़ायर: 29 बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन के-वैल्यू थर्मोकपल, सटीकता वर्ग: वर्ग II

समय सीमा: 0-240min समय सटीकता:

<±1sनमूना आकार: (विशेष विनिर्देशों को उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)

उपकरण प्रयोग योग्य क्षेत्र: लंबाई× चौड़ाई× ऊँचाई (3.8×2.4×4.5) मी;

उपकरण का वजन: 4500 किग्रा (परीक्षण भट्टी को साइट पर स्थापित करने की आवश्यकता है);

गैसीकरण प्रणाली: 150 किग्रा/घंटा (वैकल्पिक)।

तकनीकी पैरामीटर:

1. 19-इंच इंस्ट्रूमेंट रैक, जिसमें ऑक्सीजन, कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं

2. ऑक्सीजन विश्लेषक एक ऑक्सीजन विश्लेषक है जो गैस में ऑक्सीजन सांद्रता का पता लगाने के लिए पैरामैग्नेटिक दबाव में परिवर्तन की विधि का उपयोग करता है। प्रतिक्रिया समय (T90) 3.5 सेकंड, आंतरिक सिग्नल प्रोसेसिंग समय < 1 सेकंड, दबाव सेंसर (आंतरिक) 50~200 kPa, शून्य बहाव < नामप्लेट पर न्यूनतम मापन सीमा का 0.5%/माह, मापा गया मान बहाव < वर्तमान मापन सीमा का 0.5%/माह, पुनरावृत्ति त्रुटि < वर्तमान मापन सीमा का 1%, न्यूनतम पहचान सीमा की वर्तमान मापन सीमा का 1%, रैखिकता त्रुटि < वर्तमान मापन सीमा का 1%

3. कार्बन डाइऑक्साइड विश्लेषक और कार्बन मोनोऑक्साइड विश्लेषक गैर-विविक्त अवरक्त प्रकार के हैं, और सिद्धांत इस तथ्य पर आधारित है कि गैस अणुओं में एक विशिष्ट अवरक्त अवशोषण बैंड होता है, और एकल-बीम वैकल्पिक अवरक्त विश्लेषण विधि को अपनाया जाता है। न्यूनतम पहचान सीमा वर्तमान मापन सीमा का 1% है, रैखिकता त्रुटि माप पूर्ण पैमाने का ±1% है < जब अधिकतम सीमा अधिकतम सीमा में होती है, पुनरावृत्ति < नामप्लेट पर न्यूनतम सीमा का ±1% है, और प्रतिक्रिया समय (T90 समय) नमूना गैस प्रवाह का लगभग 1.2 L/min < 30 सेकंड है4. ऑक्सीजन विश्लेषक की सीमा 0-25% है, कार्बन डाइऑक्साइड विश्लेषक की सीमा 0-10% है, और कार्बन मोनोऑक्साइड विश्लेषक की सीमा 0-1% है5. तापमान नियंत्रक का उपयोग कोल्ड ट्रैप को नियंत्रित करने के लिए किया जाता है, और परीक्षण की गैस शोधन प्रक्रिया के दौरान पानी को पूरी तरह से हटा दिया जाता है6. गैस नमूनाकरण के लिए डबल-हेड पंप दहन के दौरान उत्पन्न गैस नमूनों को लगभग 30 मीटर दूर विश्लेषक तक पहुंचा सकता है7. डेटा अधिग्रहण प्रणाली (संचालन और नियंत्रण प्रक्रियाओं सहित)8. अधिग्रहण बोर्ड 16-बिट वाइड गेन रेंज, एनालॉग और डिजिटल I/O बोर्ड को अपनाता है

9. थर्मोकपल प्रकार: K प्रकार, सीमा: परिवेश का तापमान ~ 1500 डिग्री सेल्सियस।10. डेटा अधिग्रहण प्रणाली डेटा लॉगर या फील्ड पॉइंटर्स की स्थापना और सक्रियण के माध्यम से डेटा एकत्र कर सकती है11. डेटा अधिग्रहण प्रणाली निम्नलिखित भागों से बनी है:बिट थर्मोकपल इनपुट मॉड्यूल, 16-बिट एनालॉग इनपुट मॉड्यूल, डिजिटल इनपुट/आउटपुट मॉड्यूल, 12-बिट एनालॉग आउटपुट मॉड्यूल, 4 और 8-स्लॉट बेस प्लेट, कनेक्शन बेस, नेटवर्क मॉड्यूल, पावर सप्लाई 24 वोल्ट 5A DC यूनिवर्सल पावर इनपुट, डेटा अधिग्रहण कंप्यूटर, प्रिंटर

ISO 9705:2003 एक छोटे कमरे के कोने वाले अनुभाग में होने वाली आग का अनुकरण करने के लिए एक परीक्षण विधि निर्दिष्ट करता है, जो सतह उत्पादों के आग के विकास पर प्रभाव का मूल्यांकन करने के लिए एक मानक प्रज्वलन स्रोत का उपयोग करता है, जो प्रज्वलन से लेकर मानक प्रज्वलन स्रोत के तहत होने वाली आग के जलने तक का डेटा प्रदान करता है; ISO 9705:2003 कमरे के अंदर और बाहर विभिन्न मापन तकनीकों का भी वर्णन करता है। इस अनुभाग में ISO 9705 परीक्षण संभावित उपयोगकर्ताओं के लिए पृष्ठभूमि की जानकारी और सहायता प्रदान करते हैं। यह उपयोगकर्ता को प्रज्वलन स्रोत के परीक्षण, कमरे में बर्नर की गर्मी प्रवाह, आग में कमरे के गर्मी संतुलन, उत्पन्न धुएं और जहरीली गैसों के प्रकार, और इन परीक्षणों के सिमुलेशन परिणामों पर तकनीकी जानकारी प्रदान करता है।

यह परीक्षण विधि चीन में भी प्रयोग की जाती है

s परीक्षण विधि, और विकसित मानक GB 20286 परिशिष्ट B और परिशिष्ट C है।

अनुरूप:

ISO 9705, NFPA 266, GB20286 अनुलग्नक B और अनुलग्नक C, आदि
