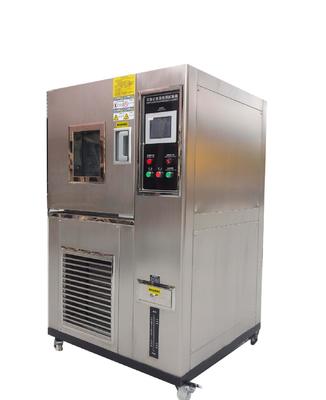

भाग 1: सिस्टम घटकों और उनके उपयोगों का अवलोकन

सिस्टम में निम्नलिखित घटक शामिल हैं :

परीक्षण कक्ष का कार्य उच्च और निम्न तापमान स्थिरांक, उच्च और निम्न तापमान वैकल्पिक जैसे परीक्षण वातावरण प्रदान करना है;

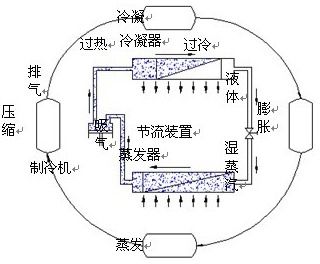

यह प्रशीतन प्रणाली, हीटिंग सिस्टम, एयर डक्ट सिस्टम, नियंत्रण प्रणाली, सिस्टम सुरक्षा सुरक्षा उपकरण, आदि से बना है

भाग 2: परीक्षण कक्ष के मुख्य तकनीकी संकेतक

कार्यकक्ष का आकार 500×500×600मिमी(गहरा × चौड़ाई×ऊंचाई)

आयाम 970×1050×1750मिमी (गहरा × चौड़ाई×ऊंचाई)

तापमान सीमा -0℃ ~ +150℃ (जब कोई लोड न हो और स्थिर अवस्था में हो)

तापमान उतार-चढ़ाव ≤±0.5℃ (जब कोई लोड न हो और स्थिर अवस्था में हो)

तापमान एकरूपता ≤1℃ (जब कोई लोड न हो और स्थिर अवस्था में हो)

शीतलन दर कमरे के तापमान से 150 तक°C, लगभग 45 मिनट (20°C~100°C रेंज, कोई लोड नहीं, गैर-रैखिक हीटिंग की पूरी प्रक्रिया)

हवा की गति 1.7 ~ 2.5मी/से

उपरोक्त सूचकांक परिवेश के तापमान पर मापे गए थे ≤25°C, वायुमंडलीय दबाव, कोई लोड नहीं, कोई लोड नहीं की स्थिति, और बॉक्स की आंतरिक दीवार से 1/6 स्थान

शक्ति  लगभग 4.5Kw

वायु प्रवाह वेग सीमा 0.02~3मी/से

बिजली की आपूर्ति 220V±10%V;50Hz

नमी पारगम्य क्षेत्र   3000मिमी2 (ASTME96 मानक) 6pcs

नमीकरण क्षमता ≥250mL/h

आर्द्रता सीमा 20%~98%R.H(AT+25℃~+85℃)98%RH (गीले गर्मी परीक्षण के दौरान कोई गर्मी स्रोत नहीं है)

14. आर्द्रता त्रुटि:≤+2~-3.0%RH (आर्द्रता >75%RH) (स्थिर अवस्था में)

≤±5.0%RH (आर्द्रता ≤75%RH) (स्थिर अवस्था में)

15. संबंधित मानकों और परीक्षण विधियों को पूरा करें MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

मुख्य इकाई और सहायक उपकरण और परीक्षण सॉफ्टवेयर:

उत्पाद प्रमाण पत्र 1pc

उत्पाद के लिए निर्देश पुस्तिका 1सेट

वारंटी कार्ड 1सेट

थर्मामीटर 1

पावर कॉर्ड 1

भाग 3: प्रोग्रामेबल फैब्रिक नमी पारगम्यता परीक्षण कक्ष की डिजाइन और निर्माण योजना का विवरण

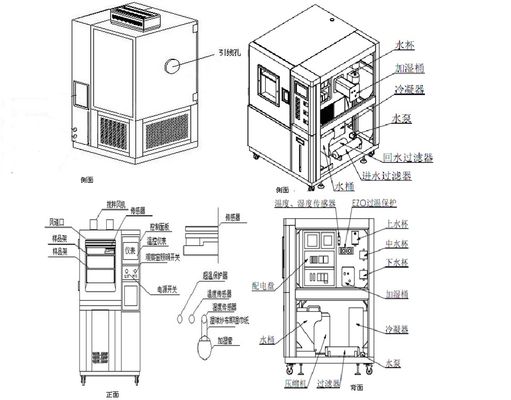

 संरचनात्मक रूप: अर्थात, परीक्षण कक्ष, प्रशीतन प्रणाली, एयर कंडीशनिंग प्रणाली, विद्युत नियंत्रण कैबिनेट और प्रशीतन इकाई एक संपूर्ण हैं, प्रशीतन इकाई बॉक्स के नीचे स्थित है, और विद्युत नियंत्रण भाग संचालन में आसानी के लिए परीक्षण कक्ष के किनारे रखा गया है

कार्यकक्ष: वितरित हीटर, प्रशीतन बाष्पीकरणकर्ता, ब्लोअर मोटर, पंखे के ब्लेड, एयर डक्ट और अन्य उपकरण

परीक्षण छेद: परीक्षण कक्ष के किनारे पर 1 केबल थ्रेडिंग छेद से सुसज्जित है, और आकार 50मिमी है

आंतरिक बॉक्स सामग्री: 1 मिमी मोटी SUS304 दर्पण स्टेनलेस स्टील प्लेट से बना, उच्च अंत

बाहरी बॉक्स सामग्री :1 मिमी मोटी विश्वसनीय ब्रश स्टेनलेस स्टील प्लेट निर्मित। साफ करने में आसान और लंबे समय तक चलने वाला

इन्सुलेशन सामग्री: इन्सुलेशन सामग्री पॉलीयूरेथेन फोम से बनी होती है, जिसकी मोटाई 100 मिमी होती है, थर्मल इन्सुलेशन प्रभाव अच्छा होता है, और परीक्षण कक्ष की बाहरी सतह पर फ्रॉस्ट या संघनन नहीं होता है

आंतरिक बॉक्स विन्यास: कार्यकक्ष ऊंचाई-समायोज्य स्टेनलेस स्टील स्ट्रिप शेल्फ से सुसज्जित है

नाली: बॉक्स संघनित नाली से सुसज्जित है

बॉक्स का निचला भाग: नीचे एक पानी का निकास सेट करें ताकि बॉक्स में तरल स्वतंत्र रूप से और सुचारू रूप से बाहर निकल सके, अर्थात, तरल बॉक्स के नीचे जमा नहीं हो सकता है, बॉक्स के नीचे एक पानी की मेज के साथ एक पानी की टंकी है, पानी की टंकी आसुत जल से भरी होती है, शुद्ध पानी, बोतलबंद पानी नल के पानी से नहीं जुड़ा होना चाहिए या नल के पानी में मौजूद पदार्थों द्वारा अवरुद्ध हो जाएगा

दरवाजा: सिंगल-डोर डिज़ाइन, सिलिकॉन रबर सीलिंग स्ट्रिप का उपयोग करके, उच्च और निम्न तापमान प्रतिरोधी, एंटी-एजिंग, अच्छा सीलिंग प्रदर्शन। कम तापमान परीक्षण के दौरान दरवाजे के फ्रेम और दरवाजे के किनारे पर संघनन या फ्रॉस्ट को रोकने के लिए, दरवाजे के फ्रेम और दरवाजे के किनारे पर एक इलेक्ट्रिक डीफ्रॉस्टिंग डिवाइस प्रदान किया जाता है, और दरवाजे के ताले और टिका जैसे हार्डवेयर सहायक उपकरण "KUNLONG" मूल सहायक उपकरण हैं

दरवाजे के हैंडल: यह बकल और पुल संरचना, सिंगल ओपनिंग, लेफ्ट हिंज, राइट हैंडल, लीवर पावर ओपनिंग को अपनाता है, जो सुविधाजनक और आसान स्विचिंग, सुंदर और उदार है

अवलोकन खिड़की: परीक्षण कक्ष के दरवाजे पर 400 ×500 मिमी (चौड़ाई × ऊंचाई) खोखली प्रतिरोधी फिल्म हीटिंग और फ्रॉस्ट सुरक्षा अवलोकन खिड़की से सुसज्जित है, और एक एंटी-पराबैंगनी अवलोकन खिड़की कवर और एक हीटिंग और फ्रॉस्ट सुरक्षा उपकरण से सुसज्जित है। परीक्षण कक्ष के दरवाजे पर स्थापित

निरीक्षण रोशनी: अवलोकन खिड़की एक (AC12V) 20W हलोजन लैंप से सुसज्जित है जिसमें लंबे जीवन का नियंत्रित अवलोकन प्रकाश स्रोत है

मोबाइल उपकरण: चार मोबाइल कैस्टर तय किए जा सकते हैं

स्थिति समतल करने वाला उपकरण:सुनिश्चित करें कि परीक्षण कक्ष सुचारू रूप से काम कर सके

मुख्य इकाई और सहायक उपकरण और परीक्षण सॉफ्टवेयर:

उत्पाद प्रमाण पत्र 1pc

उत्पाद के लिए निर्देश पुस्तिका 1सेट

वारंटी कार्ड 1सेट

थर्मामीटर 1

पावर कॉर्ड 1

उपकरण के उपयोग की शर्तें

पानी से नम करें:शुद्ध पानी, आसुत जल, विआयनीकृत जल, प्रतिरोधकता ≥ 500.m

शीतलन विधि: एयर कूलिंग विधि: परिवेश का तापमान +5~+28°C एक उपयुक्त है

वोल्टेज: AC 220V±10%, 50 हर्ट्ज, तीन-चरण चार-तार + ग्राउंड तार

परिवेश का तापमान:0~40℃

परिवेश आर्द्रता: < 85%R.H

वायुमंडलीय दबाव :86~106Kpa.

साइट आवश्यकताएँ: उपकरण को अच्छी तरह हवादार परीक्षण कक्ष में क्षैतिज रूप से रखा जाना चाहिए, जिसमें संचालन और रखरखाव के लिए पर्याप्त जगह हो

स्थानिक स्थितियाँ:परीक्षण कक्ष कमरे के चारों ओर से कम से कम 200 मिमी दूर होना चाहिए, और उपकरण सामान्य रूप से खुला और बंद होना चाहिए

पर्यावरणीय स्थितियाँ: कोई मजबूत कंपन, कोई मजबूत विद्युत चुम्बकीय क्षेत्र हस्तक्षेप नहीं, कोई उच्च सांद्रता धूल और संक्षारक पदार्थ नहीं, कोई सीधी धूप या उपकरण स्थल के आसपास गर्मी स्रोतों से अन्य प्रत्यक्ष विकिरण नहीं

आवृत्ति और त्रुटि: 50±0.5Hz

वोल्टेज और त्रुटि: AC 220V±10%V

मास्टर स्विच :एक अलग स्थान की आवश्यकता है

मुख्य घटकों का विवरण

नियंत्रण कक्ष

 TEMI850 नियंत्रक सुविधाएँ

1. रंग टच स्क्रीन

2. दो नियंत्रण मोड (निश्चित मान/कार्यक्रम)

3. सेंसर प्रकार: PT100 सेंसर

4. आउटपुट मोड: PID नियंत्रण आउटपुट; (4-20mA) एनालॉग आउटपुट;

(1-5V)/(0-10V) को मनमाने ढंग से चुना जा सकता है, 8 स्विच सिग्नल सहायक इनपुट; (10 रिले का मूल विन्यास, वैकल्पिक 20 रिले) ON/OFF रिले आउटपुट;

5. तापमान माप सीमा: -90.00°C--200.00°C, (वैकल्पिक -90.00°C--300.00°C) त्रुटि ±0.2°C;

6. आर्द्रता माप सीमा: 1.0%--100%RH, त्रुटि ±1%RH;

7. माप सीमा: मनमाने ढंग से सेट किया जा सकता है, और विशेष कार्यों को अनुकूलित किया जा सकता है;

8. प्रोग्राम संपादन: 12 समूहों के कार्यक्रमों को प्रोग्राम किया जा सकता है, और प्रत्येक समूह के कार्यक्रम को 10 खंडों तक प्रोग्राम किया जा सकता है, और चक्रों में चलाने के लिए सेट किया जा सकता है;

9. संचार इंटरफ़ेस: (RS232/RS485, सबसे लंबी संचार दूरी 1.2 किमी है [ऑप्टिकल फाइबर 30 किमी तक पहुंच सकता है]);

10. इंटरफ़ेस भाषा रंग टच स्क्रीन भाषा प्रकार: चीनी/अंग्रेजी

11. TFT रिज़ॉल्यूशन: 800×480 64K रंग

हमारे फायदे:

1. पेशेवर तकनीकी सहायता।

2. चीनी समुद्री बंदरगाहों में बड़ी संख्या में कंटेनरों को लोड करने का समृद्ध अनुभव।

3. प्रसिद्ध शिपिंग कंपनी द्वारा तेज शिपिंग।

4. शिपमेंट के बाद ईमेल के साथ उपयुक्त सेवा।

5. हम चीन में एक पेशेवर परीक्षण उपकरण निर्माता हैं, जिसके पास समृद्ध अनुभव और कौशल है, और साथ ही सुसंगत गुणवत्ता वाले उत्पाद भी हैं।

6. समय पर बिक्री के बाद सेवा

बिक्री के बाद सेवा योजना:

1. हम सुनिश्चित करते हैं कि माल अनुबंध में निर्धारित गुणवत्ता, विनिर्देशों और प्रदर्शन आवश्यकताओं का पूरी तरह से अनुपालन करता है;

2. डिलीवरी से पहले, हम उपकरणों के सुचारू संचालन को सुनिश्चित करने के लिए उत्पादों का सटीक और व्यापक परीक्षण करेंगे; आपकी आवश्यकताओं के अनुसार पैकिंग, शिपमेंट से पहले पुष्टि के लिए चित्र संलग्न हैं, समय पर डिलीवरी, और पेशेवर शिपिंग दस्तावेज प्रदान किए जाते हैं;

3. हम आपको तुरंत गुणवत्ता सेवा प्रदान करेंगे, गुणवत्ता संदेश प्राप्त होने के 48 घंटों के भीतर जवाब देंगे, और 3 कार्य दिवसों के भीतर उपयुक्त समाधान प्रदान करेंगे;

4. स्वीकृति के बाद, हमारे इंजीनियर पेशेवर और तकनीकी सेवाएं मुफ्त प्रदान करेंगे, जैसे वीडियो मार्गदर्शन और शिक्षण, और यदि आवश्यक हो तो ऑन-साइट मार्गदर्शन और शिक्षण;

5. हम 12 महीने की वारंटी अवधि प्रदान करते हैं, और उत्पाद वारंटी अवधि के दौरान गुणवत्ता की समस्याओं के मामले में (मानवीय कारकों के कारण नहीं), हम मुफ्त मरम्मत, रखरखाव और क्षतिग्रस्त और दोषपूर्ण भागों की प्रतिस्थापन सेवाएं प्रदान करना सुनिश्चित करते हैं;
