भवन घटक अग्नि प्रतिरोध क्षैतिज भट्ठी EN1363-1 मानक

DX8364 भवन घटक के अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी (EN13381-8)

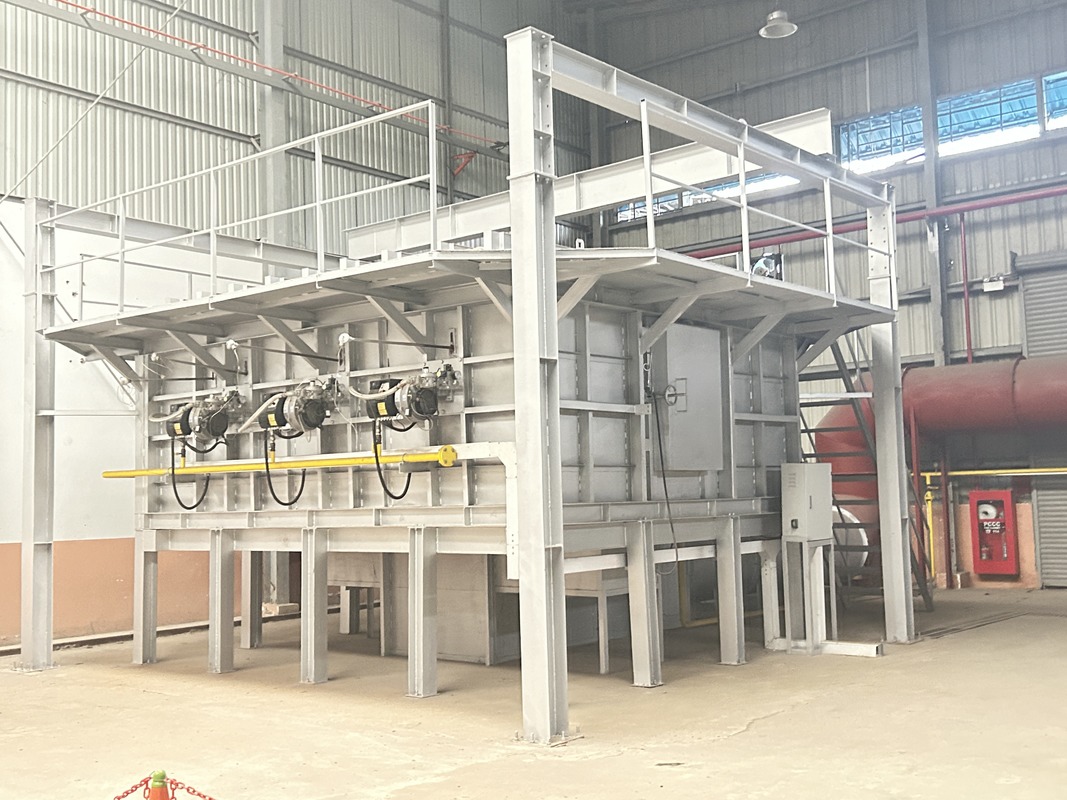

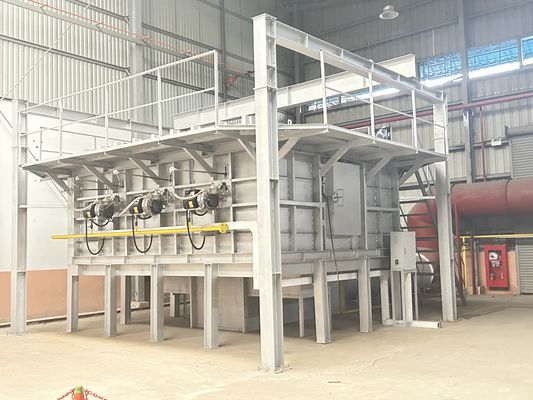

क्षैतिज भट्ठी:

परीक्षण का दायराः

1. 3000×3000 (मिमी) के एकतरफा अग्नि क्षेत्र के साथ प्रबलित कंक्रीट लोड-असर दीवारें, सुरक्षा परत के साथ स्टील संरचना लोड-असर दीवारें (आग प्रतिरोधी कोटिंग्स),हल्के स्टील कील प्लेट लोड लेजर दीवारें, गोंददार भारवाहक दीवारों आदि, और दीवार के अंदर विभिन्न अनुभागों और विभिन्न चौड़ाई के साथ चयनित बिंदुओं के तापमान का निर्धारण।

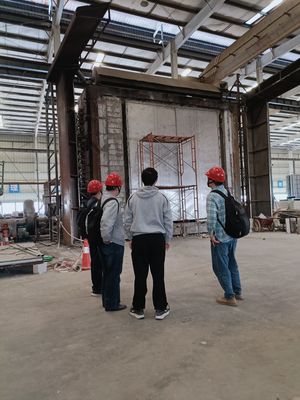

2. गैर-भारित फिटिंग के अग्निरोधक परीक्षण. गैर-भारित दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण.

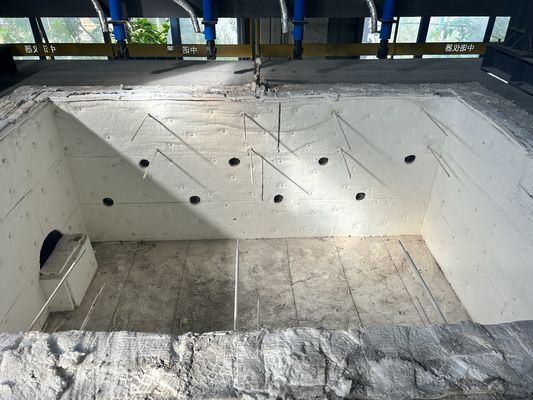

ओवन का शुद्ध आकार 4200×4800×1500 (मिमी) है, और नमूना का अग्नि क्षेत्र 4200×4800 (मिमी) है

परीक्षण का दायराः यह एक ही समय में एक ही कार्य परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का पता लगा सकता है, जैसेः अग्निरोधक दरवाजे और खिड़कियां,ग्लास, अग्निरोधक प्लगिंग सामग्री आदि, और बड़े अग्निरोधक विभाजनों और अग्निरोधक विभाजन घटकों जैसे सुपर-बड़े फायरवॉल पर अग्नि प्रतिरोध परीक्षण भी कर सकते हैं,आग प्रतिरोधी कांच के विभाजन की दीवारें और आग प्रतिरोधी रोलर शटर, उच्च दक्षता के साथ, और एक ही समय में कई अलग या समान नमूनों का परीक्षण कर सकते हैं।

3. लोड लेजिंग कॉलम की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण,

भट्ठी का शुद्ध आकार 3000×3000×4700 (मिमी) है, और नमूना की आग की ऊंचाई 3000~4600 मिमी है (स्तंभ की कुल ऊंचाई 3600~5200 मिमी है) ।नमूने का अधिकतम क्रॉस सेक्शन आकार 800 मिमी × 800 मिमी या Φ800 मिमी है.

कुल अक्षीय भार 15000kN है, और ऊपरी और निचले विषम भार प्रत्येक 1000kN हैं।

आवेदन का दायरा:

यह भारोत्तोलक और गैर भारोत्तोलक घटकों जैसे कि दीवारों, बीमों, स्तंभों, फर्श, छतों और छतों के लिए उपयुक्त है और अन्य संरचनाओं, सामानों या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।यह परीक्षण मशीन GB/T9978 के सभी घटकों के परीक्षण के लिए उपयुक्त है.1~9 और ISO834-1~9 मानक।

मानकों के अनुरूपः

ISO834-1:1999 "फायर रेसिस्टेंस टेस्ट बिल्डिंग कंपोनेंट्स पार्ट I: जनरल रिक्वेस्ट"

मुख्य मापदंडः

प्रयोगशालाः 4.5M (लंबाई) x 4.5M (चौड़ाई) x 3.5M (ऊंचाई), उच्च तापमान इन्सुलेशन सामग्री का इनडोर उपयोग।

लोडिंग डिवाइसः भवन में ओवरहेड क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग को अपनाया जाता है। समरूप, केंद्रीय, धुरी या विषम लोडिंग का अनुकरण किया जा सकता है।

समर्थन फ्रेम: चार रोलर्स द्वारा फ्रेम पर एक कंक्रीट ब्रैकेट से जुड़ा हुआ है।

थर्मोकपल्सः भट्ठी थर्मोकपल्स, बैकसाइड हीट कपल्स, मोबाइल थर्मोकपल्स, आंतरिक थर्मोकपल्स और परिवेश तापमान थर्मोकपल्स सहित विभिन्न क्षेत्रों में वितरित किए जाते हैं।

भट्ठी के दबाव माप जांचः टी के आकार का माप जांच, माप सटीकता ± 2Pa

नमूना अंतर माप जांचः 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास

दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), लौ फेंकनेवाला (कम से कम 20) और विनियमन वाल्व

दहन गैस स्रोतः 95% से अधिक शुद्धता के साथ प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस प्रवाहः 0~100L/मिनट माप सटीकता 2.5 ग्रेड

वायु प्रवाहः 0~50m3/min माप की सटीकता≤±0.5m3/min

गैस टैंक क्षमताः ≥50kg×6

भट्ठी तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है

वेंटिलेशन प्रणाली और नियंत्रण डम्पर आदि

नमूने के बैकफायर सतह पर विकिरण गर्मी की माप सीमाः 0 ~ 10W/cm2

भट्ठी में तापमान और दबाव नियंत्रण कंप्यूटर के RS485 को नियंत्रण प्रणाली से जोड़कर किया जाता है,और दहन परीक्षण सेंसर जैसे थर्मोकपल्स और दबाव सेंसर के सीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है, जिसे फिर प्रदर्शित करने और संग्रहीत करने के लिए कंप्यूटर प्रणाली में प्रेषित किया जा सकता है।

नोटःभवन घटकों के अग्नि प्रतिरोध परीक्षण उपकरण को उन उत्पादों के अनुसार बनाया जाना चाहिए जिन्हें ग्राहकों द्वारा परीक्षण करने की आवश्यकता है, ताकि अनावश्यक लागत से बचा जा सके।सार्वजनिक सुरक्षा मंत्रालय के तियानजिन अग्नि अनुसंधान संस्थान में विभिन्न भवन घटकों के लिए 5 अग्नि प्रतिरोध परीक्षण उपकरण हैं।, अर्थात् लोड लेजर बीम प्लेट की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण, लोड लेजर दीवार की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण,ओवन का शुद्ध आकार 3000×3000×1500 (मिमी) है, नमूना का आग क्षेत्र 3000×3000 (मिमी) है और कुल भार क्षमता 2000kN है
