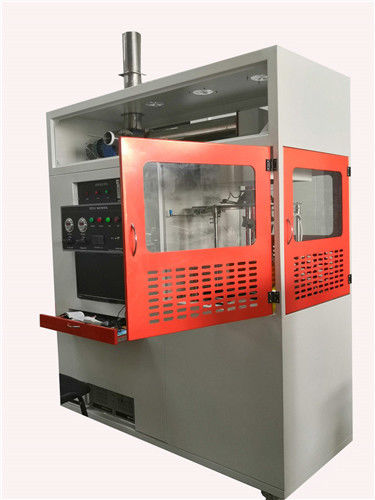

ISO5660-1 शंकु कैलोरीमीटर प्रयोगशाला परीक्षण मशीन

DX8348A Cएक कैलोरीमीटर

1. उपकरण मानक:

यह GB/T16172-2007 "निर्माण सामग्री की गर्मी रिलीज दर के लिए परीक्षण विधि" और ISO5660-1:2002 "निर्माण सामग्री की गर्मी रिलीज दर के लिए परीक्षण विधि" में निर्दिष्ट परीक्षण विधियों का अनुपालन करता है।

2. Tउपयोग का दायरा:

दहन उत्पाद के गैस प्रवाह में ऑक्सीजन एकाग्रता और दहन के दौरान दहन उत्पाद की गर्मी रिलीज दर द्वारा गणना की गई ऑक्सीजन की खपत, सामग्री की गर्मी रिलीज दर भी सामग्री के दहन प्रदर्शन में सबसे महत्वपूर्ण पैरामीटर है, और सामग्री की दहन प्रक्रिया में गर्मी रिलीज दर आग के खतरे और लौ retardant रोकथाम उपचार की भविष्यवाणी के लिए अत्यंत महत्वपूर्ण है।

3. काम करने की स्थिति:

1. कार्य वातावरण तापमान: 0°C-50°C

2. कार्य वातावरण आर्द्रता: <80%

3. बिजली की आपूर्ति: 380V±50%, 50Hz±2%

4. मुख्य प्रदर्शन पैरामीटर:

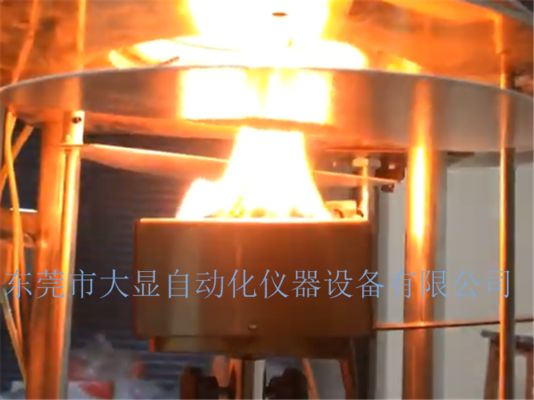

1. विकिरण शंकु: हीटिंग पावर: 5Kv, विकिरण तीव्रता: 100Kw/m2, तापमान मापने के लिए तीन थर्मोकपल से सुसज्जित।

2. निकास प्रणाली: यह सेंट्रीफ्यूगल पंखे, स्मोक हुड, पंखे के एयर इनटेक और एग्जॉस्ट पाइप और ओरिफिस प्लेट फ्लोमीटर से बनी है।

नमूना बॉक्स की अधिकतम मात्रा 100mm*100mm*50mm है।

3. निकास मात्रा: 0.012m3/s~0.035m3/s (समायोज्य)

4. टाइमिंग मान रिज़ॉल्यूशन: 1s त्रुटि<1s>

5. ऑक्सीजन विश्लेषक: मापने की सीमा: 0-25%

6. नमूना पंप और धुआं फिल्टर से सुसज्जित।

7. गैस प्रवाह आयातित प्रवाह नियंत्रक को अपनाता है

8. इग्निशन वोल्टेज: 220V, डबल इलेक्ट्रोड, परीक्षण की सुरक्षा सुनिश्चित करने के लिए।

9. धुआं निकास प्रवाह: धुआं निकास पंखा आवृत्ति रूपांतरण नियंत्रण को अपनाता है, जो 0.012m3/s~0.035 m3/s पर धुआं प्रवाह दर के स्वचालित समायोजन का एहसास कर सकता है।

10. नियंत्रण प्रणाली: डिटेक्शन कंट्रोल प्रोग्राम और ZWH4500 अधिग्रहण नियंत्रण कार्ड का उपयोग स्वचालित डेटा अधिग्रहण और प्रसंस्करण, डेटा भंडारण और आउटपुट माप परिणामों को महसूस करने के लिए किया जाता है।

11. उपकरण को दो तरीकों से नियंत्रित किया जाता है: मैनुअल और स्वचालित, और संचालन के लिए मैनुअल मोड में स्विच किया जा सकता है।

12. उपकरण स्विवेल कैस्टर से सुसज्जित है, जो उपयोगकर्ताओं के लिए उपकरण ले जाना सुविधाजनक है।

13. निकास प्रणाली: आवृत्ति रूपांतरण पंखे का उपयोग निकास प्रवाह को नियंत्रित करने के लिए किया जाता है, और माइक्रो कंप्यूटर के माध्यम से स्वचालित नियंत्रण का एहसास होता है; एकीकृत ओरिफिस फ्लोमीटर निकास प्रवाह दर को मापता है, ताकि निकास प्रवाह दर अत्यधिक सटीक हो।

14. वजन उपकरण: उच्च-सटीकता लोड सेल का उपयोग करना, तेज प्रतिक्रिया समय, 0.1g की वजन सटीकता, 0.01g का रिज़ॉल्यूशन

15. इनलेट डायाफ्राम पंप, प्रवाह दर: 33L/min, वैक्यूम: 700 mmHg, दबाव: 2.5 बार।

16. आयातित धुआं फिल्टर का फिल्टर हेड ठोस PTFE से बना है, और अंदर 0.5um PTFE फिल्टर सामग्री है।

17. आयातित नमी फिल्टर का फिल्टर हेड ठोस PTFE से बना है, और नीचे के तरल को पेरिस्टाल्टिक पंप के माध्यम से डिस्चार्ज किया जा सकता है।

18. आयातित ताइकांग कंप्रेसर कंडेनसर, शीतलन क्षमता 320kJ/h, ओस बिंदु स्थिरता 0.1 डिग्री, ओस बिंदु स्थिर परिवर्तन 0.1K, सुरक्षा ग्रेड IP20।

19. उपकरण नियंत्रण प्रणाली: कंप्यूटर नियंत्रण और डेटा प्रसंस्करण का उपयोग करने वाली कंप्यूटर माप और नियंत्रण प्रणाली मुख्य रूप से माप और नियंत्रण सॉफ्टवेयर, हार्डवेयर, कंप्यूटर, प्रिंटर आदि से बनी होती है।

20. माप नियंत्रण सॉफ्टवेयर: यह विंडोज के विभिन्न ऑपरेटिंग सिस्टम के तहत काम कर सकता है, और परीक्षण डेटा प्रयोग के डेटा अधिग्रहण और प्रसंस्करण को पूरा करने, डेटा को सहेजने और माप परिणामों को आउटपुट करने और सभी परीक्षण डेटा को स्वचालित रूप से सहेजने के लिए डेटाबेस प्रबंधन मोड को अपनाता है;

21. विभिन्न रिपोर्ट प्रिंटिंग इंटरफेस प्रदान करें, उपयोगकर्ता आवश्यकतानुसार किसी भी प्रारूप में रिपोर्ट संपादित कर सकते हैं, और प्रिंट आउट कर सकते हैं;

22. सॉफ्टवेयर पैकेज में अन्य टूल सॉफ्टवेयर भी शामिल हैं, जैसे डिबगिंग टूलबॉक्स, बैच प्रोसेसिंग प्रोग्राम, आदि;

23. आयातित नमी फिल्टर का फिल्टर हेड ठोस PTFE से बना है, और नीचे के तरल को पेरिस्टाल्टिक पंप के माध्यम से डिस्चार्ज किया जा सकता है।

24. आयातित ताइकांग कंप्रेसर कंडेनसर, शीतलन क्षमता 320kJ/h, ओस बिंदु स्थिरता 0.1 डिग्री, ओस बिंदु स्थिर परिवर्तन 0.1K, सुरक्षा ग्रेड IP20।

25. उपकरण नियंत्रण प्रणाली: कंप्यूटर नियंत्रण और डेटा प्रसंस्करण का उपयोग करने वाली कंप्यूटर माप और नियंत्रण प्रणाली मुख्य रूप से माप और नियंत्रण सॉफ्टवेयर, हार्डवेयर, कंप्यूटर, प्रिंटर आदि से बनी होती है।

26. माप नियंत्रण सॉफ्टवेयर: यह विंडोज के विभिन्न ऑपरेटिंग सिस्टम के तहत काम कर सकता है, और परीक्षण डेटा प्रयोग के डेटा अधिग्रहण और प्रसंस्करण को पूरा करने, डेटा को सहेजने और माप परिणामों को आउटपुट करने, और सभी परीक्षण डेटा को स्वचालित रूप से सहेजने के लिए डेटाबेस प्रबंधन मोड को अपनाता है;

27. विभिन्न रिपोर्ट प्रिंटिंग इंटरफेस प्रदान करें, उपयोगकर्ता आवश्यकतानुसार किसी भी प्रारूप में रिपोर्ट संपादित कर सकते हैं, और प्रिंट आउट कर सकते हैं;

28. सॉफ्टवेयर पैकेज में अन्य टूल सॉफ्टवेयर भी शामिल हैं, जैसे डिबगिंग टूलबॉक्स, बैच प्रोसेसिंग प्रोग्राम, आदि;

ब्रांड ब्लैक एंड व्हाइट लेजर प्रिंटर।

29. उपकरण सहायक उपकरण और तकनीकी डेटा

30. पूर्ण उपकरण विन्यास, 220V/16A (3000W) 5m पावर कॉर्ड, रिसाव संरक्षण सॉकेट 3 के साथ 24-होल 6-स्थिति सॉकेट।

31. उपकरण का समर्थन करने वाली पूरी जानकारी (विनिर्देश, रखरखाव पुस्तिका, स्थापना स्थिति विवरण, उपकरण कारखाना परीक्षण रिपोर्ट, आदि) का 1 सेट।

32. आयाम: ऊंचाई 2000mm * लंबाई 1600mm * चौड़ाई 700mm (बॉक्स प्लस 1.9 * 0.9 * 2.2m)

33. वजन: 480kg
