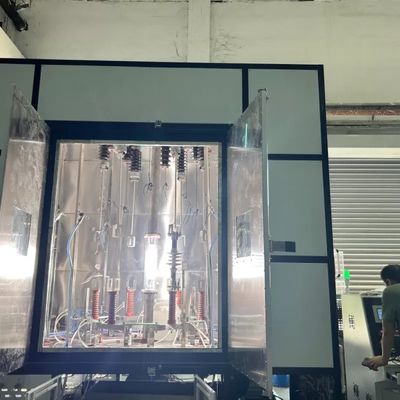

इंसुलेटर मल्टीस्ट्रेस टेस्टिंग मशीन 5000h टेस्ट मशीन IEC 62730-2024

IEC 62730:2024 के अनुसार 5000 घंटे के एकाधिक तनाव परीक्षण सेटअप के लिए तकनीकी विनिर्देश

IEC 62730:2024

इस दस्तावेज़ में, IEC 62730:2024 के अनुसार 5000 घंटे के एकाधिक तनाव परीक्षण बेंच की तकनीकी आवश्यकताएं दी गई हैं।

परीक्षण प्रक्रिया

परीक्षण एक नमी सील संक्षारण-रोधी कक्ष में किया जाएगा, जिसका आयतन 20 m3 से अधिक नहीं होगा।

परीक्षण की स्थितियाँ

इंसुलेटरों पर लागू तनावों का चक्र और 5000 घंटे की अवधि के लिए दोहराया गया चित्र 3 में दिखाया गया है। चक्र को इस प्रकार डिज़ाइन किया गया है कि परीक्षण नमूनों को तापमान भिन्नता और संघनन के प्रभावों के अधीन भी किया जाए।
तापमान भिन्नता और संघनन के प्रभावों के अधीन भी किया जाए।

वोल्टेज

किलोवोल्ट में पावर फ्रीक्वेंसी परीक्षण वोल्टेज को परीक्षण नमूनों की वास्तविक क्रीपेज दूरी पर समायोजित किया जाता है। यह क्रीपेज दूरी को मिलीमीटर में 34.6 से विभाजित करके निर्धारित किया जाता है (20 मिमी/केवी की विशिष्ट क्रीपेज दूरी के बराबर, चरण-से-चरण मान के रूप में गणना की जाती है)।
परीक्षण नमूनों की। यह क्रीपेज दूरी को मिलीमीटर में 34.6 से विभाजित करके निर्धारित किया जाता है (20 मिमी/केवी की विशिष्ट क्रीपेज दूरी के बराबर, चरण-से-चरण मान के रूप में गणना की जाती है)।
सौर सिमुलेशन

सिम्युलेटेड सौर विकिरण 6500 W के नाममात्र आउटपुट वाले क्सीनन आर्क लैंप द्वारा प्रदान किया जाता है और 2 बोरॉन सिलिकेट ग्लास फिल्टर से सुसज्जित होता है (चित्र 5 में उदाहरण देखें)। क्सीनन लैंप और परीक्षण नमूनों के बीच की दूरी लगभग 480 मिमी है।

प्रत्येक परीक्षण की शुरुआत में एक नया लैंप और फिल्टर इस्तेमाल किया जाना चाहिए। लैंप निर्माता की सिफारिशों के अनुसार परीक्षण के दौरान फिल्टर और, यदि आवश्यक हो, लैंप को बदला जाना चाहिए।
कृत्रिम वर्षा

कृत्रिम वर्षा परीक्षण नमूनों के ऊपर और उनके परिधि के बाहर लगे नोजल द्वारा प्रदान की जाएगी (चित्र 4 देखें)। औसत वर्षा दर IEC 60060-1 के अनुसार होनी चाहिए। न्यूनतम 85 एनएम के प्रतिरोधकता वाले पानी का उपयोग किया जाना चाहिए। परीक्षण नमूनों में से प्रत्येक को व्यक्तिगत रूप से स्प्रे किया जाता है।
सूखी गर्मी

कक्ष को 50 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस तक गर्म किया जाता है; तापमान बढ़ने का समय अधिकतम 15 मिनट है।

नोट: कक्ष की दीवारों को गर्म करने और इन्सुलेट करने की सिफारिश की जाती है।
आर्द्रता
नाममात्र सापेक्ष आर्द्रता: 50 डिग्री सेल्सियस पर आरएच = 95% ± 3%।

प्रदूषण

प्रदूषण को नमक के कोहरे (लवणता: 7 किग्रा/एम3 ± 5%) द्वारा सिम्युलेट किया जाता है जिसे IEC 60507 प्रकार के नोजल द्वारा स्प्रे किया जाता है।

स्प्रे नोजल कक्ष के तल के करीब लगाए जाते हैं और कक्ष की छत की ओर ऊपर की ओर स्प्रे करते हैं। कोहरे को कक्ष को भरना चाहिए और सीधे परीक्षण नमूने पर स्प्रे नहीं करना चाहिए। एनएसीएल से तैयार नमक का पानी नल के पानी में घोलकर स्प्रे नोजल को आपूर्ति की जानी चाहिए। कोहरे की तीव्रता और एकरूपता को नमूना एक्सपोजर क्षेत्र में बनाए रखा जाना चाहिए।

नमक कोहरे का अंशांकन

परीक्षण शुरू होने से पहले अंशांकन किया जाएगा।

कम से कम दो साफ संग्रह पात्रों को 8000 मिमी2 ± 2000 मिमी2 के संग्रह क्षेत्र और प्रत्येक 100 मिमी की अधिकतम ऊंचाई के साथ परीक्षण वस्तु के सिरों की स्थिति के जितना संभव हो उतना करीब रखा जाता है। पात्रों को इस तरह से स्थित किया जाता है कि वे परीक्षण नमूनों द्वारा अवरुद्ध न हों और कक्ष के निर्माण तत्वों या किसी अन्य स्रोत से टपकने से बचा जा सके।

उन्हें प्रति घंटे 1.5 मिली से 2.0 मिली वर्षा (8000 मिमी2 संग्रह क्षेत्र के लिए सही) एकत्र करनी चाहिए, जो न्यूनतम 16 घंटे की अवधि में औसत होती है।
रिकॉर्डिंग प्रणाली

1- 5000 घंटे की परीक्षण अवधि के दौरान सभी परीक्षण मापदंडों को रिकॉर्ड किया जाएगा। सभी रिकॉर्ड प्रिंट करने योग्य तरीके से तैयार किए जाएंगे।
2- कार्यक्रम की भाषा अंग्रेजी होगी
3- कार्यक्रम पासवर्ड दिए जाएंगे

4- कम से कम 5 परीक्षण डेटा संग्रहीत करने के लिए एक कंप्यूटर इंफ्रास्ट्रक्चर होगा।

5- प्रोसेसर i9 होगा, 32 जीबी रैम विंडोज ऑपरेटिंग सिस्टम का उपयोग किया जाएगा
सामान्य शर्तें
1- उपकरण के रखरखाव और उपयोग पर प्रशिक्षण प्रदान किया जाएगा
2- स्थापना पूरी होने के बाद, स्वीकृति के लिए उपकरण 1 महीने (4 सप्ताह) तक बिना किसी समस्या के संचालित होगा।

3- विद्युत आरेख और जल पाइप कनेक्शन प्रणाली आरेख प्रदान किए जाएंगे
4- रखरखाव मैनुअल प्रदान किया जाएगा

5- उपयोगकर्ता मैनुअल प्रदान किया जाएगा

6- नमक कोहरे और बारिश के संपर्क में आने वाले हिस्से स्टेनलेस होंगे
7- विद्युत घटक 380V बुनियादी ढांचे के लिए उपयुक्त होंगे
8- वारंटी की शर्तें निर्दिष्ट की जाएंगी
9- 10 वर्षों के लिए स्पेयर पार्ट्स प्रदान किए जाएंगे
10- उपभोग्य सामग्रियों की सूची प्रदान की जाएगी
