उत्पाद का नाम:

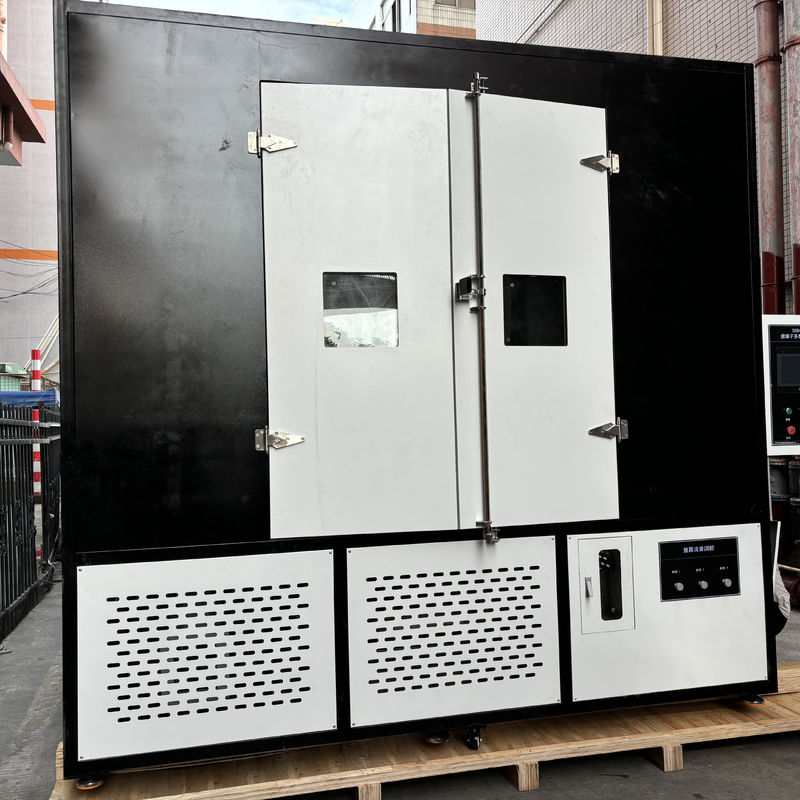

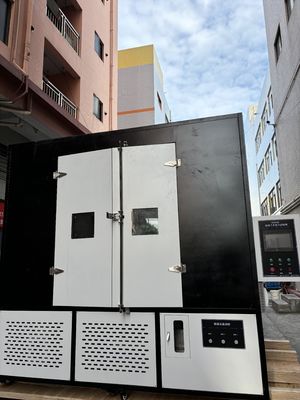

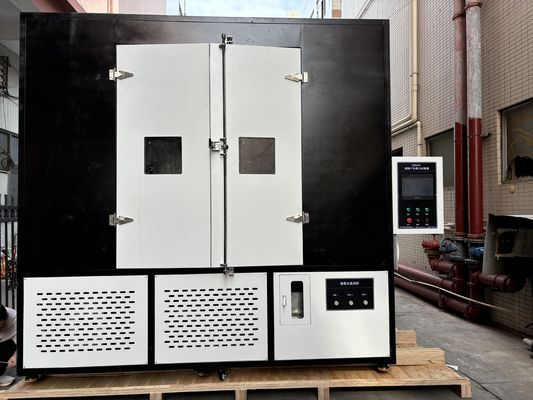

IEC 62730:2024 के अनुसार 5000 घंटे के एकाधिक तनाव परीक्षण सेटअप के लिए तकनीकी विनिर्देश।
परीक्षण की स्थितियाँ:
इन्सुलेटरों पर लागू तनावों का चक्र और 5000 घंटे की अवधि के लिए दोहराया जाता है, जैसा कि चित्र 3 में दिखाया गया है। चक्र को इस प्रकार डिज़ाइन किया गया है
ताकि परीक्षण नमूनों को तापमान भिन्नता और संघनन के प्रभावों के अधीन भी किया जाए।
कृत्रिम वर्षा:
कृत्रिम वर्षा परीक्षण नमूनों के ऊपर और उनके परिधि के बाहर लगे नोजल द्वारा प्रदान की जाएगी (चित्र 4 देखें)।
औसत वर्षा दर IEC 60060-1 के अनुसार होनी चाहिए। न्यूनतम 85 एनएम के प्रतिरोधकता वाले पानी का उपयोग किया जाना चाहिए। प्रत्येक
परीक्षण नमूनों में से प्रत्येक को व्यक्तिगत रूप से छिड़का जाता है।
नमक कोहरे का अंशांकन:
परीक्षण शुरू होने से पहले अंशांकन किया जाएगा।
कम से कम दो साफ संग्रह पात्र जिनकी संग्रह क्षेत्र 8000 मिमी² ± 2000 मिमी² और अधिकतम ऊंचाई 100 मिमी प्रत्येक है, परीक्षण वस्तु के सिरों की स्थिति के जितना संभव हो उतना करीब रखा जाता है। पात्रों को इस तरह से स्थित किया जाता है कि वे परीक्षण नमूनों द्वारा अवरुद्ध न हों और चैंबर के निर्माण तत्वों या किसी अन्य स्रोत से टपकने से बचा जा सके।
उन्हें प्रति घंटे 1.5 मिलीलीटर और 2.0 मिलीलीटर वर्षा एकत्र करनी चाहिए (8000 मिमी² संग्रह क्षेत्र के लिए सही किया गया) कम से कम 16 घंटे की अवधि में औसत।
नोट आवश्यक प्रवाह दर इस तरह की वर्षा प्राप्त करने के लिए (आमतौर पर 15 एम³ से बड़े चैंबर के आधार पर 0.3 एल/एम³एच के क्रम में) नोट किया जाना चाहिए। (पानी का प्रवाह दर परीक्षण चैंबर की मात्रा के प्रति घंटे और प्रति घन मीटर लीटर में परिभाषित है।)
बाद में परीक्षण के दौरान, प्रवाह दर की जांच कम से कम हर 100 घंटे में की जानी चाहिए और प्रारंभिक मान के ± 25% के भीतर रहनी चाहिए।
पानी को फिर से प्रसारित करने की अनुमति नहीं है।
सामान्य स्थितियाँ:
1- उपकरण के रखरखाव और उपयोग पर प्रशिक्षण प्रदान किया जाएगा
2- स्थापना पूरी होने के बाद, स्वीकृति के लिए उपकरण 1 महीने (4 सप्ताह) तक बिना किसी समस्या के संचालित होगा।
3- विद्युत आरेख और पानी के पाइप कनेक्शन प्रणाली आरेख प्रदान किए जाएंगे
4- रखरखाव मैनुअल प्रदान किया जाएगा
5- उपयोगकर्ता मैनुअल प्रदान किया जाएगा
6- नमक कोहरे और बारिश के संपर्क में आने वाले हिस्से स्टेनलेस होंगे
7- विद्युत घटक 380V बुनियादी ढांचे के लिए उपयुक्त होंगे
8- वारंटी की शर्तें निर्दिष्ट की जाएंगी
9- स्पेयर पार्ट्स 10 वर्षों के लिए प्रदान किए जाएंगे
10- उपभोज्य सूची प्रदान की जाएगी
इन्सुलेटरों के मुख्य लाभ:
1. अच्छा इन्सुलेशन प्रदर्शन
इन्सुलेटर क्रीपेज दूरी को बढ़ाकर उच्च वोल्टेज को प्रभावी ढंग से अलग कर सकते हैं, करंट लीकेज और आर्क फ्लैशओवर को रोक सकते हैं, और बिजली प्रणाली के सुरक्षित संचालन को सुनिश्चित कर सकते हैं। उदाहरण के लिए, कम्पोजिट इन्सुलेटर सिलिकॉन रबर जैसी सामग्री से बने होते हैं, जिनमें प्रदूषण फ्लैशओवर के प्रति अच्छा प्रतिरोध होता है और भारी प्रदूषित वातावरण में स्थिरता बनाए रख सकते हैं।2. उच्च यांत्रिक शक्ति और स्थायित्व आधुनिक इन्सुलेटर, जैसे चौथी पीढ़ी के एपॉक्सी रेजिन कम्पोजिट इन्सुलेटर, में उच्च यांत्रिक विश्वसनीयता होती है और वे चरम यांत्रिक भार (जैसे हवा कंपन, बर्फबारी) और तापमान परिवर्तन का सामना कर सकते हैं, जिससे सामग्री क्षरण के कारण होने वाली विफलताओं को कम किया जा सकता है।
इन्सुलेटरों के भविष्य के विकास के रुझान: 1. सामग्री नवाचार और प्रदर्शन उन्नयन चौथी पीढ़ी का हार्ड कम्पोजिट इन्सुलेटर: एपॉक्सी रेजिन आधारित सामग्री का उपयोग करके, यह पिछली तीन पीढ़ियों के उत्पादों की इंटरफ़ेस सीलिंग विफलता और स्व-विस्फोट की समस्याओं को हल करता है, और इसमें उच्च यांत्रिक शक्ति और प्रदूषण फ्लैशओवर प्रतिरोध होता है। यह वाणिज्यिक पूर्व-उत्पादन चरण 710 में प्रवेश कर चुका है। नैनोकम्पोजिट सामग्री: सामग्री के उम्र बढ़ने के प्रतिरोध और यूवी प्रतिरोध को बढ़ाने के लिए नैनोकणों को जोड़कर, वे स्मार्ट ग्रिड में उच्च-आवृत्ति हार्मोनिक्स जैसी नई मांगों के अनुकूल हो सकते हैं।2. अनुप्रयोग क्षेत्रों का विस्तार उच्च वोल्टेज और अल्ट्रा-हाई वोल्टेज ट्रांसमिशन: वैश्विक पावर ग्रिड के उन्नयन के साथ, 750kV और उससे ऊपर के वोल्टेज स्तर वाले इन्सुलेटरों की मांग में भारी वृद्धि हुई है, खासकर रेगिस्तान और उच्च ठंडे क्षेत्रों जैसे चरम क्षेत्रों में ट्रांसमिशन परियोजनाओं में। नई ऊर्जा और रेल पारगमन: पवन ऊर्जा, फोटोवोल्टिक बिजली संयंत्रों और हाई-स्पीड रेल संपर्क नेटवर्क में हल्के और उच्च विश्वसनीयता वाले इन्सुलेटरों की मांग बाजार को बढ़ा रही है।
