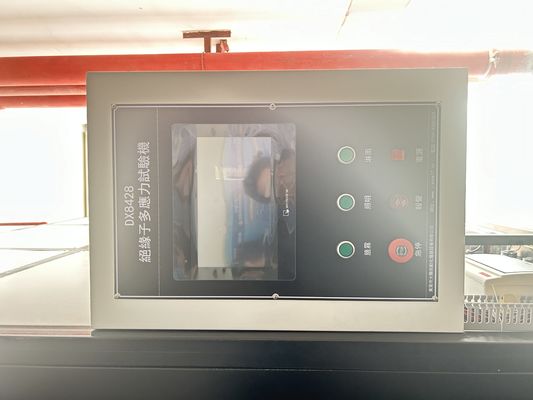

उत्पाद का नामः
आईईसी 62730 के अनुसार 5000 घंटे के मल्टीपल स्ट्रेस टेस्ट सेटअप के लिए तकनीकी विनिर्देशः2024.
आवेदन का दायरा:
उपकरण का उपयोग मुख्य रूप से
जटिल कार्य परिस्थितियों में इन्सुलेटरों के व्यापक प्रदर्शन परीक्षण, और यांत्रिक भार जैसे बहु-तनाव युग्मन प्रभावों को लागू करके उनकी स्थायित्व और विश्वसनीयता का मूल्यांकन करना,उच्च वोल्टेज, तापमान और आर्द्रता में परिवर्तन, और रासायनिक संक्षारण शामिल हैंः
1विद्युत क्षेत्रः उच्च वोल्टेज ट्रांसमिशन लाइनों और सबस्टेशन उपकरण के लिए इन्सुलेटरों के एंटी-एजिंग, एंटी-प्रदूषण फ्लैशओवर परीक्षण।
2रेल पारगमन: कंपन, चाप और गीले वातावरण में विद्युतीकृत रेल श्रृंखला के अछूते घटकों के प्रदर्शन का मूल्यांकन।
3.नई ऊर्जा परिदृश्यः यूवी, नमक के तहत फोटोवोल्टिक / पवन ऊर्जा बाहरी इन्सुलेशन उपकरणों की दीर्घकालिक विश्वसनीयता सत्यापन
स्प्रे और नम गर्मी चक्र।
4औद्योगिक वातावरणः रासायनिक संयंत्रों और तटीय सुविधाओं में इन्सुलेटरों के रासायनिक संक्षारण प्रतिरोध और निम्न दबाव प्रतिरोध परीक्षण।
परीक्षण प्रकार यांत्रिक-विद्युत युग्मन (जैसे कंपन + आंशिक डिस्चार्ज) को कवर करते हैं,पर्यावरण-इलेक्ट्रिक संश्लेषण (जैसे नमक स्प्रे + विद्युत क्षेत्र विकृति) और बहु-कारक त्वरित उम्र बढ़ने (तापमान सदमे + रासायनिक जंग), जो आईईसी और जीबी मानकों का अनुपालन करते हैं और अनुसंधान एवं विकास में सुधार, गुणवत्ता निरीक्षण और संचालन और रखरखाव रणनीतियों के लिए डेटा समर्थन प्रदान करते हैं।
परीक्षण प्रक्रियाः
1- परीक्षण कक्ष के आंतरिक कोटिंग को संक्षारण प्रतिरोधी स्टेनलेस स्टील (306 या 315) से बनाया जाएगा। कोटिंग नमक कोहरे और संक्षारण के खिलाफ लागू की जा सकती है।
2- संक्षारण प्रतिरोधी सामग्री को प्रत्येक दीवार पर एक टुकड़े से जितना संभव हो उतना बनाया जाएगा जो संलग्न नहीं किया जाएगा।

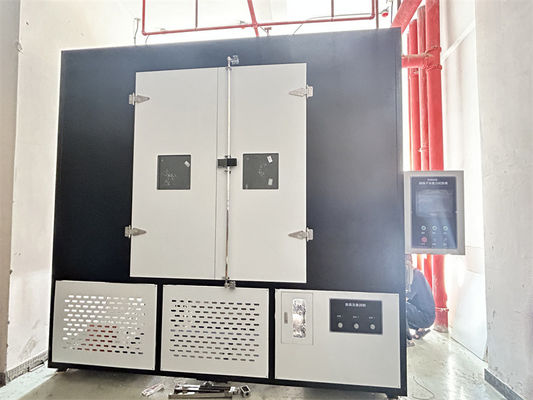

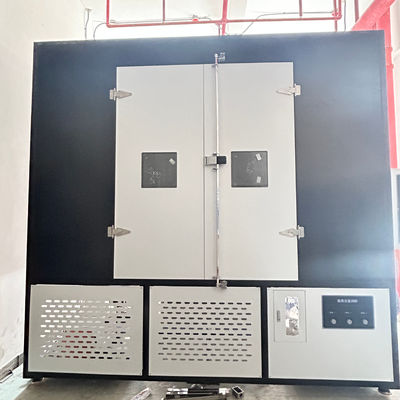

3- केबिन इंटीरियर के आयाम 2.7x3.0x2.4m होंगे (कुल मात्रा 18.63m3)
4- दरवाजे पर विकिरण रोधक कांच से सुसज्जित एक खिड़की होगी।

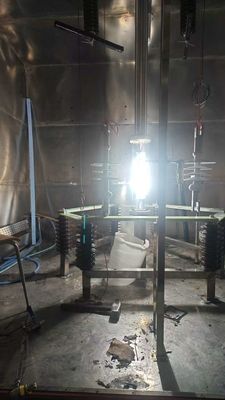

5- परीक्षण नमूनों और ज़ेनॉन लैंप के बीच की दूरी 1 मीटर होगी
6- दीवार की मोटाई न्यूनतम 10 सेमी होगी और अंदर की ओर गर्मी इन्सुलेशन सामग्री से ढकी होगी
मानकों के अनुरूपः
इस दस्तावेज में 5000h बहुविध तनाव परीक्षण बेंच की तकनीकी आवश्यकताएं आईईसी 62730 के अनुसार दी गई हैंः2024.
परीक्षण की शर्तेंः
1इन्सुलेटर्स पर लगाए गए तनावों का चक्र और 5 000 h की अवधि के लिए दोहराया गया है।इस चक्र को इस प्रकार बनाया गया है कि परीक्षण नमूनों को भी तापमान परिवर्तन और संघनक के प्रभावों के अधीन किया जाता है।.

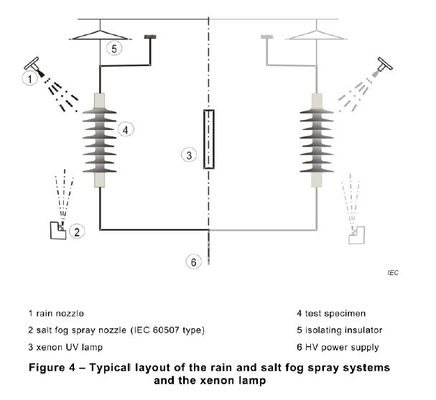

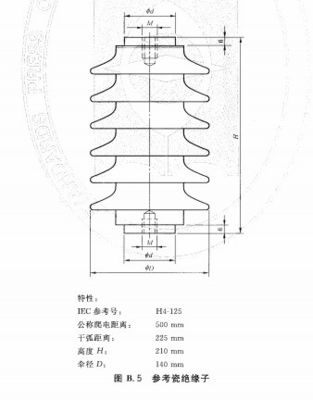

2.परीक्षण नमूनों को चित्र 4 में दिखाए अनुसार कक्ष में लंबवत रूप से व्यवस्थित किया जाता है।
परीक्षण नमूनों के शेडों के आसन्न किनारों के बीच और परीक्षण नमूनों और छत, दीवारों और फर्श के बीच कम से कम 400 मिमी का रिक्ति होना चाहिए।
3परीक्षण शुरू करने से पहले परीक्षण नमूनों को डी-आयनयुक्त पानी से साफ किया जाना चाहिए। एक साथ तुलनात्मक क्रिलिंग दूरी वाले परीक्षण नमूनों के तीन जोड़े तक का परीक्षण किया जा सकता है।
4निरीक्षण के प्रयोजनों के लिए परीक्षण के साप्ताहिक अंतराल की अनुमति है, जिनमें से प्रत्येक एक घंटे से अधिक नहीं है। अंतराल की अवधि परीक्षण की अवधि में नहीं गिनी जाएगी।प्रत्येक में 60 घंटे तक के पांच लंबे अंतराल की अनुमति हैअंतराल की अवधि से तीन गुना अधिक परीक्षण समय जोड़ा जाएगा। अंतिम परीक्षण रिपोर्ट में अंतरालों के सभी विवरण शामिल होंगे।
कृत्रिम वर्षा:
कृत्रिम वर्षा को परीक्षण नमूनों के ऊपर और उनके परिधि के बाहर स्थापित नोजल द्वारा प्रदान किया जाना चाहिए (चित्र 4 देखें) ।
औसत वर्षा दर आईईसी 60060-1 के अनुसार होगी। 85 एनएम के न्यूनतम प्रतिरोध के पानी का उपयोग किया जाएगा। प्रत्येक
परीक्षण नमूनों में से प्रत्येक को अलग-अलग छिड़का जाता है।
नमक समाधान टैंक नियंत्रण प्रणाली:
1 टन क्षमता, 304 स्टेनलेस स्टील टैंक।
2.दोहरी परत और एक खुला ढक्कन और मिश्रण हथियारों के साथ अछूता.
3प्रतिरोधक तत्व के साथ गरम, एक पेंच खिलाए गए नमक जोड़ने की प्रणाली के साथ।
4इसमें एक लॉकिंग ब्रेक चेसिस और ओवरफ्लो डिस्चार्ज सिस्टम शामिल है।
5पानी धोने के टैंक नियंत्रण प्रणालीः
6. एक टन 304 स्टेनलेस स्टील डिजाइन और हीटिंग क्षमताओं के साथ नमक समाधान टैंक के समान विनिर्देश।
नमक कोहरे का कैलिब्रेशन:
परीक्षण की शुरुआत से पहले कैलिब्रेशन किया जाएगा।
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectपात्रों को इस तरह से रखा जाता है कि वे परीक्षण नमूनों द्वारा आश्रित न हों और कक्ष के निर्माण तत्वों या किसी अन्य स्रोत से टपकने से बचें।
उन्हें प्रति घंटे 1,5 से 2,0 मिलीलीटर वर्षा (संग्रह क्षेत्रफल 8000 मिमी2 के लिए सही) एकत्र करनी चाहिए, जो न्यूनतम 16 घंटे की अवधि में औसत होनी चाहिए।
नोट इस प्रकार की वर्षा प्राप्त करने के लिए आवश्यक प्रवाह दर (आमतौर पर 0.3 l/m3h के क्रम में एक कक्ष के आधार पर 15 m3 से अधिक नहीं) को नोट किया जाना चाहिए।(पानी का प्रवाह प्रति घंटे और परीक्षण कक्ष के आयतन के प्रति घन मेलर लीटर में परिभाषित किया गया है।)
इसके बाद परीक्षण के दौरान, प्रवाह दर को कम से कम हर 100 घंटों में जांचना चाहिए और प्रारंभिक मूल्य के ± 25% के भीतर रहना चाहिए।
पानी को फिर से चालू करने की अनुमति नहीं है।
सामान्य शर्तें:
1- उपकरण के रखरखाव और उपयोग पर प्रशिक्षण प्रदान किया जाएगा
2- स्थापना पूरी होने के बाद, उपकरण स्वीकार करने के लिए 1 महीने (4 सप्ताह) तक बिना किसी समस्या के काम करेगा।
3- विद्युत आरेख और जल पाइप कनेक्शन प्रणाली के आरेख प्रदान किए जाएंगे।
4- रखरखाव पुस्तिका उपलब्ध कराई जाएगी
5- उपयोगकर्ता पुस्तिका उपलब्ध कराई जाएगी
6- नमक धुंध और बारिश के संपर्क में आने वाले भागों को स्टेनलेस किया जाएगा
7- विद्युत घटक 380 वी बुनियादी ढांचे के लिए उपयुक्त होंगे
8- वारंटी की शर्तें निर्दिष्ट की जाएंगी
9- 10 साल के लिए स्पेयर पार्ट्स उपलब्ध कराए जाएंगे।
10- उपभोग्य सामग्रियों की सूची प्रदान की जाएगी
इन्सुलेटर्स के मुख्य फायदे:
1उत्कृष्ट इन्सुलेशन प्रदर्शन
इन्सुलेटर उच्च वोल्टेज को प्रभावी ढंग से अलग कर सकते हैं, जो कि स्लिप दूरी को बढ़ाकर, वर्तमान रिसाव और आर्क फ्लैशओवर को रोक सकते हैं और बिजली प्रणाली के सुरक्षित संचालन को सुनिश्चित कर सकते हैं। उदाहरण के लिए,मिश्रित इन्सुलेटर सिलिकॉन रबर जैसी सामग्री से बने होते हैं, जो प्रदूषण फ्लैशओवर के प्रति उत्कृष्ट प्रतिरोध रखते हैं और अत्यधिक प्रदूषित वातावरण में स्थिरता बनाए रख सकते हैं।2उच्च यांत्रिक शक्ति और स्थायित्वआधुनिक इन्सुलेटर, जैसे चौथी पीढ़ी के इपॉक्सी राल कम्पोजिट इन्सुलेटर, उच्च यांत्रिक विश्वसनीयता रखते हैं और अत्यधिक यांत्रिक भार (जैसे हवा के कंपन,बर्फबारी) और तापमान परिवर्तन, सामग्री के क्षरण के कारण होने वाली विफलताओं को कम करता है।
आइसोलेटरों के भविष्य के विकास के रुझान: 1सामग्री नवाचार और प्रदर्शन में सुधारचौथी पीढ़ी का हार्ड कम्पोजिट इन्सुलेटर: इपॉक्सी राल आधारित सामग्री का उपयोग करके, यह पिछले तीन पीढ़ियों के उत्पादों की इंटरफ़ेस सीलिंग विफलता और आत्म विस्फोट की समस्याओं को हल करता है,यह उच्च यांत्रिक शक्ति और प्रदूषण फ्लैशओवर प्रतिरोध है। यह वाणिज्यिक पूर्व उत्पादन चरण 710 में प्रवेश किया है। नैनो कम्पोजिट सामग्रीःसामग्री के उम्र बढ़ने और यूवी प्रतिरोध को बढ़ाने के लिए नैनोकणों को जोड़कर, वे स्मार्ट ग्रिड में उच्च आवृत्ति हार्मोनिक्स जैसी नई मांगों के अनुकूल हो सकते हैं।2अनुप्रयोग क्षेत्रों का विस्तारउच्च वोल्टेज और अति-उच्च वोल्टेज ट्रांसमिशनः वैश्विक बिजली ग्रिड के उन्नयन के साथ, 750kV और उससे अधिक वोल्टेज के स्तर वाले इन्सुलेटरों की मांग में वृद्धि हुई है।विशेष रूप से रेगिस्तान और उच्च ठंडे क्षेत्रों जैसे चरम क्षेत्रों में ट्रांसमिशन परियोजनाओं मेंनई ऊर्जा और रेल पारगमन: पवन ऊर्जा, फोटोवोल्टिक बिजली संयंत्रों और उच्च गति रेल संपर्क नेटवर्क में हल्के और उच्च विश्वसनीयता वाले इन्सुलेटरों की मांग बाजार वृद्धि को बढ़ावा दे रही है।
