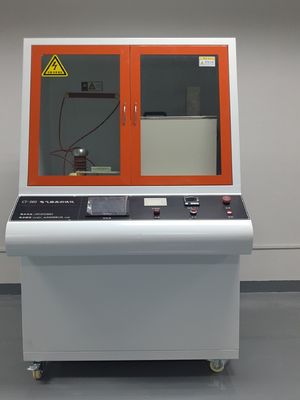

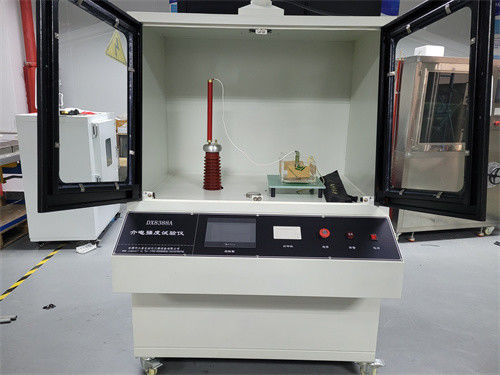

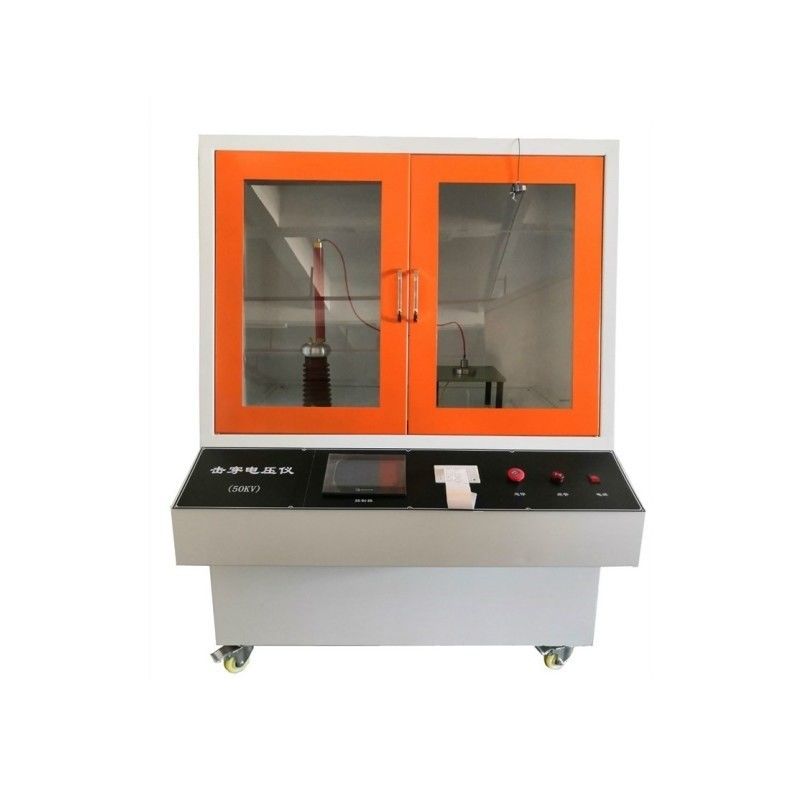

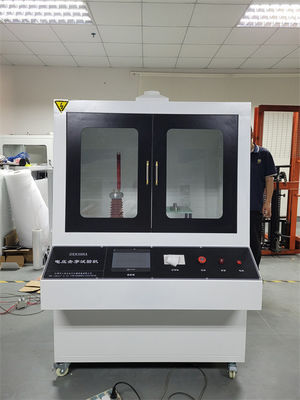

ठोस इन्सुलेशन सामग्री विद्युत शक्ति परीक्षण मशीन IEC60243-1 प्रयोगशाला परीक्षक

ठोस इन्सुलेशन सामग्री विद्युत शक्ति परीक्षण मशीन IEC60243-1 प्रयोगशाला टेटर

मानकों का अनुपालन:

GB1408 की आवश्यकताओं को पूरा करता है।1, आईईसी 60243-1 "ठोस इन्सुलेशन सामग्रियों की विद्युत शक्ति के लिए परीक्षण विधियाँ - शक्ति आवृत्ति पर परीक्षण", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage and Withstand Voltage of Vulcanized Rubber" GB/T3333 GB12656 and ASTM D149 test standards.

आवेदन का दायरा:

मुख्य रूप से ठोस इन्सुलेशन सामग्री जैसे प्लास्टिक, फिल्म, राल, मीका, सिरेमिक, सिलिकॉन, ग्लास, इन्सुलेशन पेंट आदि के लिए लागू होता है,हवा या तरल मीडिया में बिजली आवृत्ति (48-62 हर्ट्ज) या संबंधित डीसी वोल्टेज पर टूटने की ताकत और प्रतिरोध समय को मापने के लिए. निरंतर और समान वोल्टेज वृद्धि या चरण दर चरण वोल्टेज वृद्धि के लिए उपयुक्त, टूटने तक नमूना करने के लिए एसी / डीसी वोल्टेज लागू, टूटने वोल्टेज मूल्य को मापने,और नमूने के टूटने की ताकत की गणना; तेजी से वोल्टेज बढ़ाने की विधि का उपयोग करके, वोल्टेज को निर्दिष्ट मूल्य तक बढ़ाएं और इसे एक निश्चित अवधि के लिए तब तक बनाए रखें जब तक कि नमूना टूट न जाए।इस समय नमूने के प्रतिरोध वोल्टेज मूल्य के रूप में निर्दिष्ट मूल्य सेट करें.

उपयोगः

निर्वहन छड़ी बाहर ले लो, दूरबीन छड़ी सीधा, निर्वहन छड़ी के धातु जांच छेद में ग्राउंडिंग क्लिप के दूसरे छोर में डाल,और फिर उपकरण ग्राउंडिंग टर्मिनल ए या बी पर ग्राउंडिंग क्लिप को क्लैंप करें. इन्सुलेट हैंडल को उपकरण के आवास से यथासंभव दूर रखें, खड़े हों, थोड़ा आगे झुकें, परीक्षण बॉक्स का कांच का दरवाजा खोलें,और उच्च वोल्टेज ट्रांसफार्मर के आउटपुट वोल्टेज बराबरी गेंद को छूने के लिए धातु जांच का उपयोग करें, नमूना पर इलेक्ट्रोड, और उच्च वोल्टेज कंडेनसर के अंत में एक एक करके. (यदि आवश्यक हो, छुट्टी पूरा होने के बाद,इलेक्ट्रोड और मानव शरीर के बीच वोल्टेज 36V से कम है कि परीक्षण करने के लिए AC वोल्टेज मोड (AC20V) में एक मल्टीमीटर का उपयोग करें, यह दर्शाता है कि अवशिष्ट वोल्टेज पूरी तरह से खाली हो गया है)
ध्यान देंः प्रत्येक प्रयोग के बाद नमूना निकालने से पहले, इसे पूर्व में पूरी तरह से बाहर निकालना आवश्यक है।प्रत्येक डिस्चार्ज बिंदु पर संपर्क निवास समय 2 सेकंड से अधिक होना चाहिए.

सुरक्षा निर्देश:
1उपकरण को पृथक सुरक्षात्मक ग्राउंडिंग तार से लैस किया जाना चाहिए।ग्राउंडिंग सुरक्षा मुख्य रूप से आसपास के क्षेत्र में नमूना के टूटने के कारण होने वाले मजबूत विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए उपयोग किया जाता हैयह कंप्यूटर को नियंत्रण खोने से भी रोक सकता है।
2प्रयोगात्मक उपकरण के सर्किट में कई सुरक्षा उपायों से लैस है, जिनमें मुख्य रूप से अधिभार संरक्षण, वोल्टेज हानि संरक्षण, रिसाव संरक्षण,शॉर्ट सर्किट सुरक्षा, डीसी परीक्षण डिस्चार्ज अलार्म, आदि
3ग्राउंडिंग आवश्यकताएंः पृथक ग्राउंडिंग की आवश्यकता होती है, और ग्राउंडिंग राष्ट्रीय मानकों के अनुरूप होनी चाहिए। धातु की छड़ी को कम से कम 1.5 मीटर की गहराई पर दफनाया जाना चाहिए।
4प्रयोगात्मक उपकरण के सर्किट में कई सुरक्षा उपायों से लैस है, जिनमें मुख्य रूप से अधिभार संरक्षण, वोल्टेज हानि संरक्षण, रिसाव संरक्षण,शॉर्ट सर्किट सुरक्षा, डीसी परीक्षण डिस्चार्ज अलार्म, आदि

आपका स्वागत है हमारे कारखाने का दौरा करने के लिए!

हमारी सेवा

परामर्श सहायता।

*नमूना परीक्षण समर्थन।

*कारखाने का दौरा

*प्रशिक्षण सहायता

*इंस्टॉलेशन समर्थन

*24 घंटे और 7 दिन सेवा

वन-स्टॉप लॉजिस्टिक्स:
उपकरण लकड़ी के बक्से में रखा जाता है, बुलबुला फिल्म के साथ कवर किया, अच्छा सदमे अवशोषण, प्रभाव प्रतिरोध, गर्मी सील, और गैर विषैले, गंधहीन के फायदे हैं,नमी क्षरण प्रतिरोध, पारदर्शिता. एक-स्टॉप व्यापक सेवा ताकि आप निश्चिंत रह सकें।
