DX8342 अग्नि प्रतिरोध परीक्षक 380V±10% वोल्टेज के लिए अंतिम समाधान भवन घटकों के अग्नि प्रतिरोध परीक्षण

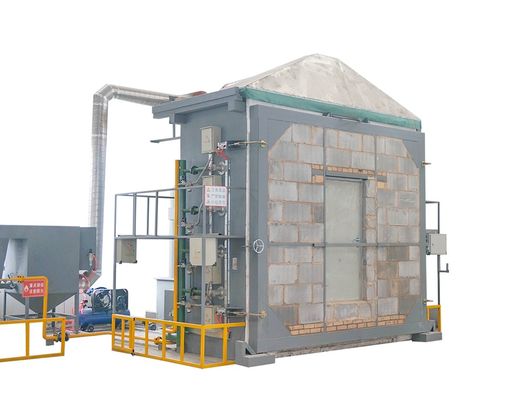

 DX8342 भवन घटकों के लिए अग्नि प्रतिरोध परीक्षक

अनुप्रयोग का क्षेत्र: यह भवन घटकों के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है, और भार-वहन ऊर्ध्वाधर पृथक्करण घटकों का अग्नि प्रतिरोध।

ऑपरेटिंग वोल्टेज: AC 380V±10% 50NZ।

भट्टी का शरीर: परीक्षण भट्टी ईंटों, स्टील संरचना और अग्निरोधी और थर्मल इन्सुलेशन सामग्री से बनी है।

नमूना आकार: चौड़ाई 300 मिमी× ऊंचाई 300 मिमी (अनुकूलित किया जा सकता है)।

भट्टी के आयाम लगभग हैं:

ऊर्ध्वाधर भट्टी: L3.2m× W2.2m× H4.0m

क्षैतिज भट्टी: L3.2m× W3.2m× H1.5।

गैस प्रवाह: 0~100L/min मापन सटीकता 2.5 ग्रेड।

वायु प्रवाह: 0~50m3/min मापन सटीकता≤±0.5m3/min।

गैस टैंक क्षमता: ≥50kg×6।

भार मापने का उपकरण: भार मान का ±2.5% जोड़ा जाना चाहिए (लोडिंग प्रकार परीक्षण के लिए आवश्यक)।

नमूना गैप मापने वाला जांच: 6 मिमी व्यास ±0.1 मिमी, व्यास 25 मिमी±0.2 मिमी।

दहन प्रणाली: गैस वितरण प्रणाली (10 मीटर के भीतर), फ्लेमथ्रोवर (20 से कम नहीं) और नियामक वाल्व।

दहन गैस स्रोत: प्रोपेन, द्रवीकृत गैस।

भट्टी तापमान नियंत्रण प्रणाली: अधिकतम नमूनाकरण बिंदु 10 बिंदु है।

Vेंटिलेशन सिस्टम और नियंत्रण डैम्पर, आदि।

नमूने की बैकफायर सतह पर विकिरणित गर्मी की माप सीमा: 0~10W/cm2।

भट्टी दबाव माप सीमा: 0~100pa

मापन सटीकता: ≤±3pa।

परीक्षण तापमान: भट्टी का तापमान नियंत्रण T-T0=3451g (8t+1) की आवश्यकताओं को पूरा करता है, और तापमान नियंत्रण विचलन नियंत्रित होता है:

0min पर

पर10min

जब T> 30min, d≤5%.

भट्टी का तापमान: ±15°C।

नमूने का आंतरिक तापमान: ±10°C।

नमूना बैकफायर तापमान: ±4°C।

भट्टी दबाव माप की स्थिति:

परीक्षण शुरू होने के 5 मिनट बाद, नीचे निर्दिष्ट सकारात्मक दबाव की स्थिति भट्टी में पहुंचनी चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह के नीचे क्षैतिज तल पर 100 मिमी, भट्टी का दबाव 15Pa±5Pa है।

ऊर्ध्वाधर सदस्य – भट्टी में 3 मीटर की ऊंचाई, नमूने की सतह से 100 मिमी। भट्टी का दबाव 15Pa±5Pa है।

परीक्षण शुरू होने के 10 मिनट बाद, भट्टी को नीचे निर्दिष्ट सकारात्मक दबाव की स्थिति तक पहुंचना चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह के नीचे क्षैतिज तल पर 100 मिमी, भट्टी का दबाव 17Pa±3Pa है।

ऊर्ध्वाधर सदस्य – भट्टी में 3 मीटर की ऊंचाई, नमूने की सतह से 100 मिमी। भट्टी का दबाव 17Pa±3Pa है।

भट्टी का तापमान: ±15°C, 1 मिमी के व्यास के साथ एक थर्मोकपल का उपयोग करना।

नमूने का बैकफायर तापमान ±4°C है, और तार का व्यास 0.5 मिमी है।

बख्तरबंद प्लैटिनम रोडियम प्लैटिनम एस-मान थर्मोकपल, सटीकता वर्ग 2।

बख्तरबंद निकल-निकल-सिलिकॉन के-मान थर्मोकपल, ग्रेड 2।

समय सीमा: 0~120min समय सटीकता: <±1s।

नमूना तापमान का पता लगाने की प्रणाली: अधिकतम नमूनाकरण बिंदु 20 बिंदु है।

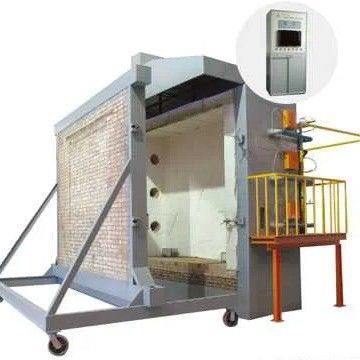

अनुप्रयोग का क्षेत्र: परीक्षण भट्टी राष्ट्रीय मानक GB/T7633-2008 में निर्दिष्ट तकनीकी संकेतकों और आवश्यकताओं को पूरा करती है, और गैर-भार-वहन क्षैतिज दरवाजों और रोलर शटर के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है।

मुख्य पैरामीटर:

बिजली की शक्ति: 6KW

भट्टी दबाव माप सीमा: 0-100Pa मापन सटीकता: ≤±3Pa

वायु प्रवाह: 0-50m3/min मापन सटीकता: ≤±0.5 m3/min

दहन गैस स्रोत: प्रोपेन, द्रवीकृत गैस (उपयोगकर्ता द्वारा प्रदान किया गया)

गैस टैंक क्षमता: 50kg×6

नमूने की बैकफायर सतह का विकिरणित गर्मी माप सीमा: 0~10W/cm2;

भट्टी दबाव माप सीमा: 15Pa±5Pa;

परीक्षण तापमान: कार्यक्रम तापमान 15 मिनट कमरे का तापमान ~ 718°C,

30 मिनट कमरे का तापमान ~ 821°C, 60 मिनट कमरे का तापमान ~ 925°C,

90 मिनट कमरे का तापमान ~ 986°C; 120 मिनट कमरे का तापमान ~ 1029°C;

180 मिनट कमरे का तापमान ~ 1115°C, 240 मिनट कमरे का तापमान ~ 1150°C;

तापमान सेंसर: भट्टी में: 9 बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन के-मान थर्मोकपल, सटीकता स्तर: वर्ग II

बैकफायर: 29 बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन के-मान थर्मोकपल, सटीकता वर्ग: वर्ग II

समय सीमा: 0-240min समय सटीकता: <±1s

नमूना आकार: (विशेष विनिर्देशों को उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)

उपकरण प्रयोग करने योग्य क्षेत्र: लंबाई× चौड़ाई× ऊंचाई (3.8×2.4×4.5) m;

उपकरण वजन: 4500 किलो (परीक्षण भट्टी को साइट पर स्थापित करने की आवश्यकता है);

गैसीकरण प्रणाली: 150kg/h (वैकल्पिक)।

तकनीकी मापदंड:

1. 19-इंच इंस्ट्रूमेंट रैक, जिसमें ऑक्सीजन, कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं

2. ऑक्सीजन विश्लेषक एक ऑक्सीजन विश्लेषक है जो गैस में ऑक्सीजन सांद्रता का पता लगाने के लिए पैरामैग्नेटिक दबाव के परिवर्तन को मापने की विधि का उपयोग करता है। प्रतिक्रिया समय (T90) 3.5 s, आंतरिक सिग्नल प्रोसेसिंग समय < 1 s, दबाव सेंसर (आंतरिक) 50~200 kPa, शून्य बहाव< नामपट्ट पर न्यूनतम माप सीमा का 0.5%/माह, मापा मान बहाव का 0.5%/माह < वर्तमान माप सीमा, दोहराव त्रुटि < वर्तमान माप सीमा का 1%, न्यूनतम पहचान सीमा का 1%, रैखिकता त्रुटि < वर्तमान माप सीमा का 1%

3. कार्बन डाइऑक्साइड विश्लेषक और कार्बन मोनोऑक्साइड विश्लेषक गैर-असतत अवरक्त प्रकार के होते हैं, और सिद्धांत इस तथ्य पर आधारित है कि गैस अणुओं में एक विशिष्ट अवरक्त अवशोषण बैंड होता है, और एकल-बीम वैकल्पिक अवरक्त विश्लेषण विधि को अपनाया जाता है। न्यूनतम पहचान सीमा वर्तमान माप सीमा का 1% है, रैखिकता त्रुटि माप ±1% पूर्ण पैमाने का है < जब अधिकतम सीमा अधिकतम सीमा में होती है, तो दोहराव < नामपट्ट पर न्यूनतम सीमा का ±1%, और प्रतिक्रिया समय (T90 समय) लगभग 1.2 L/min नमूना गैस प्रवाह है< 30 सेकंड

4. ऑक्सीजन विश्लेषक की सीमा 0-25% है, कार्बन डाइऑक्साइड विश्लेषक की सीमा 0-10% है, और कार्बन मोनोऑक्साइड विश्लेषक की सीमा 0-1% है

5. तापमान नियंत्रक का उपयोग कोल्ड ट्रैप को नियंत्रित करने के लिए किया जाता है, और परीक्षण की गैस शोधन प्रक्रिया के दौरान पानी पूरी तरह से हटा दिया जाता है

6. गैस नमूनाकरण के लिए डबल-हेड पंप दहन के दौरान उत्पन्न गैस के नमूनों को लगभग 30 मीटर दूर विश्लेषक में स्थानांतरित कर सकता है

7. डेटा अधिग्रहण प्रणाली (ऑपरेशन और नियंत्रण प्रक्रियाओं सहित)

8. अधिग्रहण बोर्ड 16-बिट विस्तृत लाभ सीमा, एनालॉग और डिजिटल I/O बोर्ड को अपनाता है

9. थर्मोकपल प्रकार: K प्रकार, सीमा: परिवेश का तापमान ~ 1500 डिग्री सेल्सियस।

10. डेटा अधिग्रहण प्रणाली डेटा लॉगर्स या फ़ील्ड पॉइंटर्स की स्थापना और सक्रियण के माध्यम से डेटा एकत्र कर सकती है

11. डेटा अधिग्रहण प्रणाली निम्नलिखित भागों से बनी है:

बिट थर्मोकपल इनपुट मॉड्यूल, 16-बिट एनालॉग इनपुट मॉड्यूल, डिजिटल इनपुट/आउटपुट मॉड्यूल, 12-बिट एनालॉग आउटपुट मॉड्यूल, 4 और 8-स्लॉट बेस प्लेट, कनेक्शन बेस, नेटवर्क मॉड्यूल, बिजली की आपूर्ति 24 वोल्ट 5A DC यूनिवर्सल पावर इनपुट, डेटा अधिग्रहण कंप्यूटर, प्रिंटर
