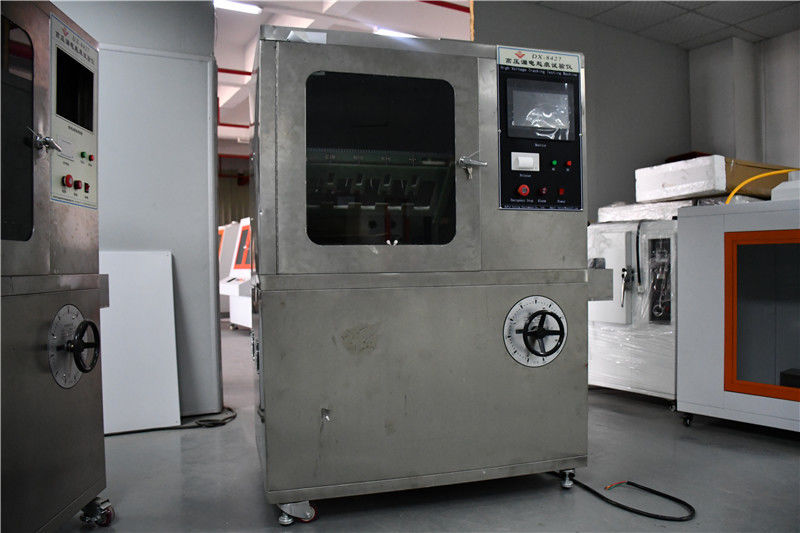

DX8427 उच्च वोल्टेज रिसाव निशान परीक्षण मशीन

1आवेदन का दायरा:

मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्री के विद्युत निशान और संक्षारण के प्रतिरोध के परीक्षण के लिए उपयुक्त,विद्युत आवृत्ति (48 हर्ट्ज -62 हर्ट्ज) पर तरल प्रदूषकों और झुकाव सतह नमूनों के उपयोग का अनुकरण करनाविद्युतीकरण और संक्षारण के प्रतिरोध के माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के प्रतिरोध स्तर का मूल्यांकन करना।विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव में, अलग-अलग ध्रुवीयता वाले चार्ज किए गए भागों के बीच या चार्ज किए गए भागों और ग्राउंड किए गए धातु के बीच इन्सुलेशन रिसाव हो सकता है।या रिसाव के कारण सामग्री का क्षरणयह परीक्षक एक विनाशकारी परीक्षण है जो इन्सुलेशन सामग्री पर उपरोक्त स्थिति का अनुकरण करता है,एक विद्युत क्षेत्र और निर्दिष्ट वोल्टेज पर पानी युक्त अशुद्धियों की क्रिया के तहत इन्सुलेटरों के रिलेटिव रिसेस्टेंस टू लीकेज और मार्किंग को मापने और मूल्यांकन करने के लिए प्रयोग किया जाता हैयह ठोस विद्युत इन्सुलेशन सामग्री और विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, रूपांतरण स्विच कवर, संपर्ककर्ताओं,आदि.

2, मानकों के अनुरूपः

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", रबर के लिए लागू एसी/डीसी रिसाव ट्रेसिंग परीक्षण के लिए मानक में निर्दिष्ट सिमुलेशन परीक्षण आइटम,प्लास्टिक और अन्य विद्युत इन्सुलेशन सामग्री जैसे कि झुकाव विमान विधिसिलिकॉन रबर परीक्षक और सिलिकॉन परीक्षक के पांच सेट के लिए मानक।

3.तकनीकी मापदंड:

इलेक्ट्रोडः 0.5 मिमी मोटी सामग्रीः स्टेनलेस स्टील;

ऊपरी और निचले इलेक्ट्रोड के बीच की दूरीः 50.0mm ± 0.1;

परीक्षण वोल्टेजः 100V-6000V स्टेपलेस समायोज्य;

वोल्टेज नियामकः आउटपुटः 0 ¢ 250V से समायोजित, 5KVA की क्षमता के साथ;

जब सर्किट धारा 60mA है, आउटपुट वोल्टेज काट;

परीक्षण की अवधिः 6 घंटे;

गिरने की सटीकताः 0.5%;

वोल्टेज स्थिरताः ± 1%;

उच्च परिशुद्धता वोल्टेज नियामकः आउटपुट AC220V. पावर 6000W. सटीकता ± 1%;

परीक्षण ट्रांसफार्मरः क्षमता 5KVA. अधिकतम आउटपुट वोल्टेज AC6000V (या DC6000V वैकल्पिक);

ट्रेस डिटेक्शनः मानक GB/T6553-2003/4 के अनुसार।1.2, एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और एक निश्चित प्रवाह दर पर दूषित तरल को टपकें। यदि धारा प्रवाह के बिना 6 घंटों के लिए 60mA से कम है, तो इसे पारित माना जाता है;

ड्रॉपिंग डिवाइसः एक राल्फ परिशुद्धता पेरिस्टाल्टिक पंप का उपयोग करते हुए, 0.00185-20 मिलीलीटर प्रति मिनट की प्रवाह सीमा के साथ, 0.1-50 रिवोल्यूशन प्रति मिनट की कार्य गति,और प्रवाह सटीकता त्रुटि 0 से कम है.5 प्रतिशत;

आउटपुट वोल्टेजः एसी/डीसी (स्विच करने योग्य)

मामलाः SUS304 स्टेनलेस स्टील से बना (ब्रश सतह);

सीवेज टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से लैस है।

आयतन 0.56m3 है, स्टूडियो आयतनः 900L * 650W * 950H (मिमी);

उपकरण आयामः 1200L * 750W * 1800H (मिमी), लंबाई 750 * चौड़ाई 1180 * ऊंचाई 1760mm, लकड़ी के बॉक्स 890 * 1320 * 1900
