IEC62730-2024 इन्सुलेटर 5000hrs मल्टीपल तनाव परीक्षण मशीन नमक स्प्रे परीक्षक IECIEC62217-2012

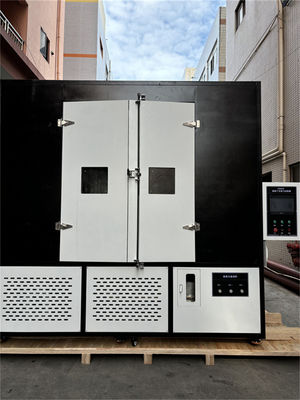

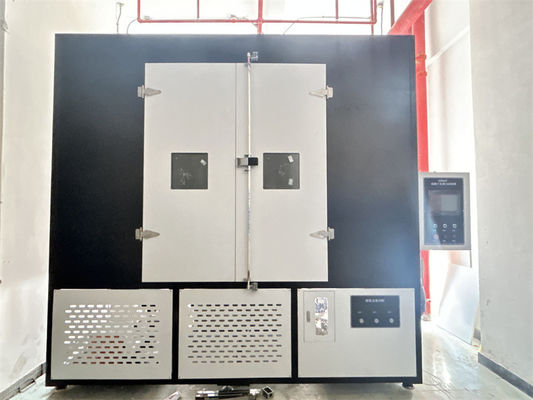

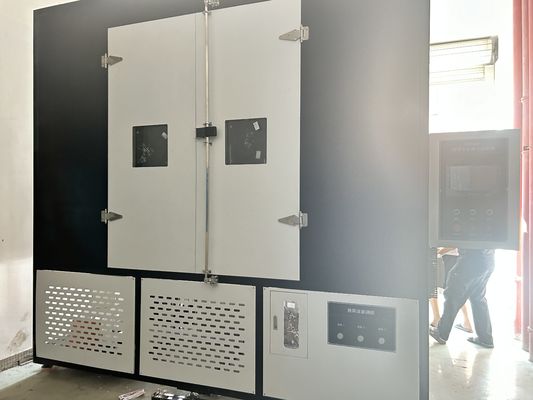

IEC62730-2024, IECIEC62217-2012 बहुलक इन्सुलेटर 5000hrs मल्टीपल तनाव परीक्षण मशीन

1परीक्षण नमूनाः एक ही डिजाइन के दो परीक्षण इन्सुलेटर 500 मिमी और 800 मिमी के बीच एक creepage दूरी के साथ,

2प्रक्रियाः परीक्षण को एक सील, नम और संक्षारण प्रतिरोधी परीक्षण कक्ष में किया जाना चाहिए, जिसकी मात्रा 20M3 से अधिक नहीं है। चित्र B1 इस परीक्षण कक्ष का एक योजनाबद्ध आरेख है।

3प्रयोग में उपकरण का निरीक्षण करने के लिए वाइपर और चलती पराबैंगनी फिल्टर के लिए अलग-अलग अवलोकन छेद।

4परीक्षण की शर्तें: जैसा कि चित्र B2 में दिखाया गया है, इन्सुलेटर पर विभिन्न तनाव चक्र लागू किए जाते हैं, जो लगभग 5000 घंटों के लिए दोहराए जाते हैं।परीक्षण नमूना को तापमान परिवर्तनों और संघनक के अधीन किया जाना चाहिए.

5जैसा कि चित्र B3 में दिखाया गया है, परीक्षण परीक्षण के मध्य में ऊर्ध्वाधर स्थापित किया जाता है, परीक्षण नमूना और शीर्ष के आसन्न छाता किनारों के बीच कम से कम 400 मिमी की दूरी के साथ,साथ ही परीक्षण नमूना और दीवार और जमीन के बीच प्रयोग शुरू होने से पहले, परीक्षण नमूने को डीआयनयुक्त पानी से साफ किया जाना चाहिए,

7एक ही समय में समान रेंगने की दूरी वाले तीन जोड़े नमूनों का परीक्षण किया जा सकता है।

8वोल्टेजः परीक्षण नमूना की क्रिलिंग दूरी (मिमी में) को 34.6 से विभाजित करके प्राप्त मूल्य (अवधि से चरण के वोल्टेज के आधार पर गणना की गई 20 मिमी/केवी की क्रिलिंग दूरी के बराबर)

9बिजली सर्किट के लिए, जब निरंतर नकारात्मक वर्तमान भार 250mA (r.m.s) होता है, तो उच्च वोल्टेज पक्ष पर अधिकतम वोल्टेज गिरावट 1 सेकंड के दौरान 5% से अधिक नहीं होनी चाहिए,और सुरक्षा स्तर को 1A (r) पर समायोजित किया जाना चाहिए. m. s)

10सूर्य के प्रकाश का अनुकरणः अनुकरणीय सौर विकिरण एक ज़ेनॉन आर्क लैंप द्वारा प्रदान किया जाता है जिसका नामित उत्पादन 6500W है और दो बोरोसिलिकेट ग्लास फिल्टर से लैस है (उदाहरण B.4 देखें),लगभग 480 मिमी की दूरी के साथ क्सीनन आर्क लैंप और परीक्षण नमूने के बीच

11प्रत्येक प्रयोग की शुरुआत में, एक नया दीपक और फिल्टर का उपयोग किया जाना चाहिए। प्रयोग के दौरान, फिल्टर को बदलने पर (और यदि दीपक भी आवश्यक है),यह दीपक निर्माता की सिफारिश के अनुसार किया जाना चाहिए.

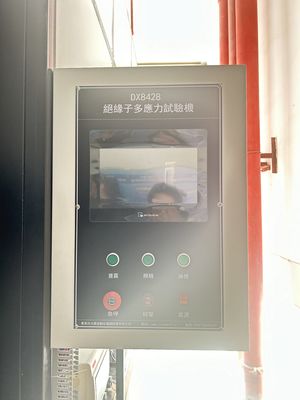

DX8428 इन्सुलेटर मल्टी तनाव परीक्षण मशीन.pdf

आपका स्वागत हैहमारे कारखाने का दौरा करने के लिए!
