जीबी 1094.11-2007 सूखी प्रकार के ट्रांसफार्मर ज्वलनशीलता परीक्षण उपकरण परीक्षण मशीन प्रयोगशाला परीक्षण

जीबी 1094.11-2007 सूखी प्रकार के ट्रांसफार्मर ज्वलनशीलता परीक्षण उपकरण परीक्षण मशीन प्रयोगशाला परीक्षण

परीक्षण मशीन मानक:

GB 1094.11-2007।

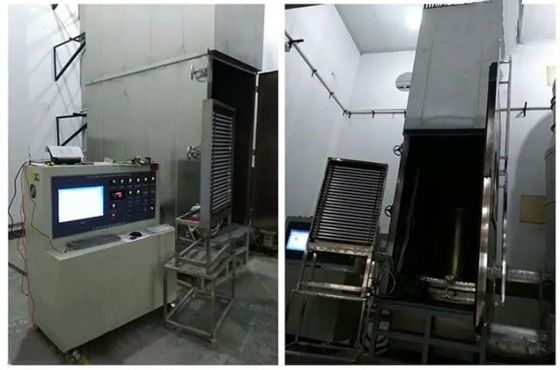

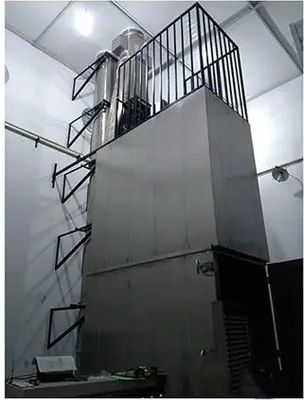

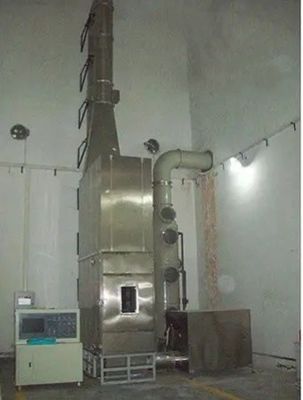

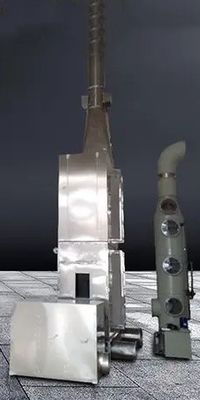

पावर ड्राई-टाइप ट्रांसफार्मर दहन प्रदर्शन परीक्षण उपकरण दहन परीक्षण मशीन

1उद्देश्य:
सूखे प्रकार के ट्रांसफार्मरों के दहन प्रदर्शन परीक्षण के लिए जीबी 1094.11-2007 "सूखे प्रकार के ट्रांसफार्मर" के अनुसार वर्ग F1 सूखे प्रकार के ट्रांसफार्मरों के लिए उपयोग किया जाता है।

2कार्यात्मक आवश्यकताएं:
कार्य GB 1094.11-2007 "पावर ट्रांसफार्मर भाग 11: ड्राई टाइप ट्रांसफार्मर" में 28.3 F1 स्तर के सूखे प्रकार के ट्रांसफार्मर दहन प्रदर्शन परीक्षण की आवश्यकताओं को पूरा करता है; प्रयोग से पहले,जलने के परीक्षण कक्ष को कैलिब्रेट करें, जिसमें वायु प्रवाह दर, माप अनुभाग के भीतर तापमान और नियामक वाल्व या निकास प्रणाली की समायोजन राशि शामिल है। प्रयोग के दौरान,पूरे प्रयोग प्रक्रिया के दौरान विभिन्न मापदंडों (तापमान, पारगम्यता, वायु प्रवाह दर आदि सहित) की वास्तविक समय निगरानी,प्रयोग से पहले और बाद में नमूना द्रव्यमान का भार, और ऊर्जा की गणना, आदि; संक्षारक और हानिकारक गैस उत्सर्जन का पता लगाने से गैसों और उनकी सामग्री जैसे हाइड्रोजन क्लोराइड (एचसीएल), हाइड्रोजन साइनाइड (एचसीएन),हाइड्रोजन फ्लोराइड (एचएफ), हाइड्रोजन ब्रोमाइड (एचबीआर), सल्फर डाइऑक्साइड (एसओ2), फॉर्मल्डेहाइड (एचसीएचओ), आदि। चयनित उपकरण घटक दहन प्रदर्शन परीक्षण के लिए आवश्यकताओं को पूरा करते हैं।बैकएंड परीक्षण सॉफ्टवेयर एक प्रदर्शन इंटरफ़ेस में बनाया जा सकता है और अनुमति सेटिंग जैसे कार्यों को लागू कर सकते हैं, संचार, पैरामीटर सेटिंग, सिस्टम कैलिब्रेशन, डेटा वक्र, रिपोर्ट निर्यात, डेटा बचत, स्टार्ट स्टॉप, और सिस्टम सहायता। इस इंटरफ़ेस पर, प्रयोगात्मक संचालन किया जा सकता है,डाटा प्रोसेसिंग सहित, प्रयोगात्मक रिपोर्ट, वक्र निर्माण और मुद्रण।

3परीक्षण रिकॉर्ड की आवश्यकताएं
पूरे प्रयोग प्रक्रिया के दौरान रिकॉर्डिंग की आवश्यकता
(1) अल्कोहल दहन का समय और विद्युत ताप का समय;
(2) प्रत्येक तापमान मूल्य को प्रयोग की शुरुआत से प्रत्येक 1 मिनट या उससे कम समय में दर्ज किया जाना चाहिए (जब अल्कोहल को प्रज्वलित किया जाता है);
(3) माप अनुभाग के भीतर प्रेषित दृश्य प्रकाश का निरंतर दर्ज मूल्य (%)
(4) प्रत्येक 1 मिनट या उससे कम समय में मापे जाने वाले माप खंड के भीतर हवा के प्रवाह की दर (m3/s); और यह संबंधित डेटा वक्रों को आकर्षित कर सकता है, जो चित्र 1 (तापमान समय वक्र सहित) का संदर्भ देते हैं।प्रसारण समय वक्र, वायु प्रवाह समय वक्र, आदि);
(5) पूरी दहन प्रक्रिया।

बैकएंड परीक्षण सॉफ्टवेयर तापमान वृद्धि गणना लागू करता है, और गणना के परिणाम निर्णय समारोह है।
1स्थापना की आवश्यकताएंः उपकरण का उपयोग करने योग्य क्षेत्र कम से कम 3.5 मीटर लंबा, 3.5 मीटर गहरा और 9 मीटर ऊंचा होना चाहिए, जिसके आसपास उचित रखरखाव स्थान होना चाहिए।

4. तकनीकी मापदंड
1) संक्षारक और हानिकारक गैस उत्सर्जन का पता लगाना: हाइड्रोजन और सल्फाइड की संरचना और सामग्री का पता लगाना;
2) इनलेट तापमानः (20 ± 2) °C;
3) इनलेट प्रवाह दरः 0.210 × (1 ± 15%) m3/s; (756 m3 /H ;12600L/min)
4) प्रयोग की शुरुआत में, परीक्षण कक्ष के अंदर, प्रवेश द्वार पर और परीक्षण नमूना में हवा का तापमान सभी 15 °C से 30 °C के बीच था;
5) विकिरण बोर्ड शक्तिः 24 किलोवाट;
6) विकिरण प्लेट तापमानः (750 ± 5) °C;
7) परीक्षण समयः (0-120) मिनट (समायोज्य);
8) तापमान मापः पूरे प्रयोग प्रक्रिया के दौरान तापमान डेटा और तापमान वृद्धि के मूल्यों की वास्तविक समय की निगरानी, थर्मोकपल सटीकता ± 0.1 °C के साथ;
9) माप अनुभाग के भीतर संचरणः (0-100)%;
10) माप अनुभाग के भीतर पारगम्यता की सटीकताः 3%;
11) परीक्षण नमूने का भार दायराः (0-2000) किलोग्राम;
12) नमूना भार सटीकताः ≤± 0.5%;
13) परीक्षण कक्ष गर्मी प्रतिरोधी स्टील प्लेट से बना है, जिसकी मोटाई 1.5mm~2.0mm है, और एक अग्नि प्रतिरोधी अवलोकन खिड़की से लैस है।
