सुई लौ परीक्षण मशीन भागों के लिए लौ परीक्षक और विद्युत के इकट्ठा

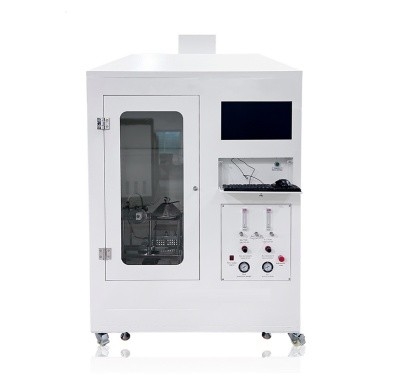

DX8521एनईडल लौ परीक्षणमशीन

कार्य सिद्धांत:

उत्पाद में खराबी की स्थिति के कारण, जैसे कि रिसाव मार्ग के माध्यम से बहने वाली खराबी का प्रवाह, घटकों या भागों का अति ताप, खराब संपर्क आदि, लौ का कारण बन सकता है,जो फिर निकटवर्ती भागों पर शूट कर सकते हैंसुई की लौ परीक्षण दोष की स्थिति में उत्पाद के अंदर उत्पन्न होने वाली छोटी लौ का अनुकरण करता है और सिमुलेशन तकनीक का उपयोग करके आग के खतरे का मूल्यांकन करता है।

परीक्षण मानक:

GB/T5169.5 और IEC60695-2-2 "इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए अग्नि जोखिम परीक्षण - भाग 2: परीक्षण विधियाँ - भाग 2: सुई की लौ परीक्षण" के परीक्षण मानकों के अनुरूप है।

लागू दायरा:

लौ परीक्षक मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे वायरिंग बोर्ड, केन्द्रापसारक स्विच, चावल कुकर सॉकेट के घटकों, भागों और असेंबली के लिए उपयुक्त है,आदि

तकनीकी मापदंडः

बर्नरः 35 मिमी लंबा, आंतरिक व्यासः 0.5 मिमी

आग लगाने के लिए मानकः लौ की ऊंचाई 12 मिमी

तापमान मापने वाला यंत्र:

थर्मोकपल्स बख्तरबंद हैं Ф 0.5 मिमी K प्रकार के फिलामेंट, माप तापमानः 1050 °C

हीट ट्रांसफर कॉपर ब्लॉक: Ф 4.0x6.0 मिमी

ताप गतिः 100-700 °C पर 23.5 सेकंड

परीक्षण कक्ष का आयतनः 0.5M3, d×w×h: 60×95×90cm

बाहरी आयाम: d×w×h: 61×120×105cm

बाहरी बॉक्स सामग्रीः दर्पण स्टेनलेस स्टील।

एक सुई की लौ परीक्षण मशीन का उपयोग क्यों करेंः

अग्नि सुरक्षा (आग की रोकथाम, लौ retardance) हमेशा से ही सामाजिक सुरक्षा प्रस्ताव रहा है।अग्नि सुरक्षा (आग की रोकथाम और लौ retardance) के बारे में जागरूकता भी एक उच्च बिंदु तक पहुंच गई है।इसलिए, अग्नि की रोकथाम और लौ retardance देश के लिए सर्वोच्च प्राथमिकता बन गई है।हम भी एक सुई लौ प्रयोग की आवश्यकता.

किन परिस्थितियों में घरेलू उपकरण, विद्युत और इलेक्ट्रॉनिक उत्पाद सुई की लौ से दहन परीक्षण मशीनों के लिए उपयुक्त हैं?

जब गर्म तार परीक्षण या क्षैतिज ऊर्ध्वाधर दहन परीक्षण विधि छोटे भागों (या घटकों) के लिए उपयुक्त नहीं है, तो सुई की लौ परीक्षण विधि का उपयोग किया जा सकता है।यदि परीक्षण नमूना गर्म तार परीक्षण के दौरान जलता है, उत्पन्न होने वाले दहन के खतरे का परीक्षण भी सुई की लौ से किया जाना चाहिए।

नोटः यह सुई लौ परीक्षण मशीन GB/T4706 और IEC60335-1 में घरेलू और इसी तरह के विद्युत परीक्षण केंद्रों के लिए अनुशंसित उपकरणों में से एक है

संदर्भ मानकः आईईसी 884-1, जीबी2099.1, वीडीई, आईईसी335, जीबी4706.1, GB51695, UL1694.

तकनीकी विवरण:

यह उत्पाद इलेक्ट्रॉनिक और विद्युत उत्पादों के उपयोग पर आधारित है। दोष की स्थिति के कारण जैसे कि रिसाव के मार्गों के माध्यम से बहने वाले दोष वर्तमान, घटकों या भागों का अति ताप,खराब संपर्कयह आग लग सकता है और आसपास के हिस्सों पर भी गोली चल सकती है।यह परीक्षण दोष की स्थिति में उत्पाद के अंदर उत्पन्न होने वाली छोटी लौ का अनुकरण करता है और अग्नि जोखिम का आकलन करने के लिए अनुकरण तकनीक का उपयोग करता हैजब गर्म तार परीक्षण या क्षैतिज ऊर्ध्वाधर दहन परीक्षण विधि छोटे भागों (या घटकों) के लिए उपयुक्त नहीं है, तो सुई की लौ परीक्षण विधि का उपयोग किया जा सकता है।यदि नमूना गर्म तार परीक्षण के दौरान जलता हैइलेक्ट्रॉनिक और विद्युत उत्पादों, घरेलू उपकरणों, जैसे वायरिंग बोर्डों के घटकों और भागों के लिए उपयुक्त है,केन्द्रापसारक स्विच, और चावल के कुकर के सोकेट।

बुनियादी विनिर्देशः

1) बॉक्स के अंदर की मात्राः ≥ 0.5 घन मीटर, कांच के अवलोकन द्वार के साथ

2) ईंधनः ब्यूटेन गैस ब्यूटेन

3) बर्नर विनिर्देशः 35 मिमी से अधिक लंबा, आंतरिक व्यास Ø 0.5 मिमी ± 0.1 मिमी, बाहरी व्यास Ø 0.9 मिमी से अधिक नहीं

4) लौ की ऊंचाईः 12mm ± 1mm समायोज्य

5) लौ का तापमानः 23.5 ± 1 एस के भीतर, 100 °C से 700 °C तक बढ़ने का समय

6) टाइमर: 0 ~ 99 मिनट और 99 सेकंड की सीमा के भीतर समायोज्य, समायोज्य दहन समय और रिकॉर्ड दहन अवधि के साथ

7) सुरक्षा यंत्र: यह मशीन गैस रिसाव अलार्म यंत्र से सुसज्जित है। जब गैस की एकाग्रता सामान्य मूल्य से अधिक हो जाती है, तो अलार्म यंत्र अलार्म बजाएगा और अलार्म लगा देगा, गैस की आपूर्ति काट देगा।,और परीक्षण बॉक्स के अंदर गैस को बाहर निकालने के लिए निकास प्रणाली को चालू करें जब तक कि बॉक्स के अंदर हवा की गुणवत्ता सामान्य मूल्य पर वापस न आ जाए

8) उत्पाद विशेषताएंः इस परीक्षक के दहन कक्ष इलेक्ट्रोस्टैटिक स्प्रे पेंटिंग को अपनाता है, जिसमें एक सुंदर उपस्थिति है और धुएं और गैस संक्षारण के लिए प्रतिरोधी है। समय डिजिटल डिस्प्ले,तीन आयामी समायोज्य स्थिरता, स्वचालित नियंत्रण प्रणाली, स्वतंत्र वेंटिलेशन, सुविधाजनक अवलोकन और रिकॉर्डिंग, स्थिर और विश्वसनीय।

9) बिजली की आपूर्तिः AC220V/50Hz
