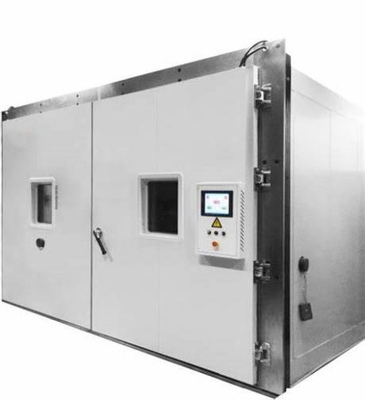

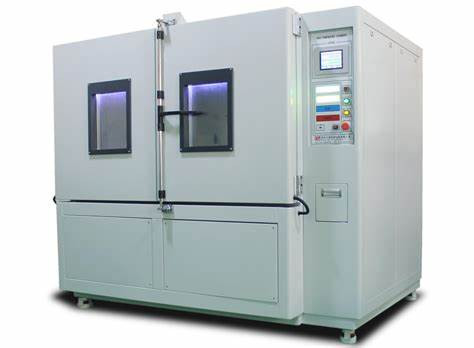

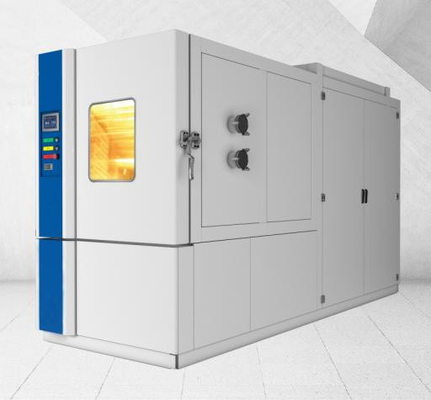

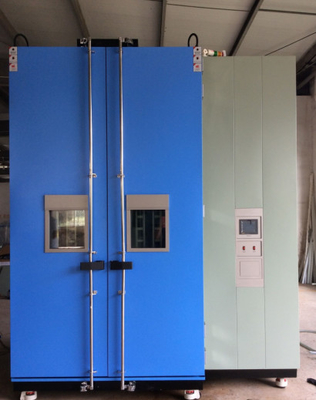

आईईसी 61215 फोटोवोल्टिक मॉड्यूल गीला ठंड थर्मल चक्र परीक्षण कक्ष आईईसी 61730-2004 आईईसी 61345

गीला ठंड थर्मल चक्र परीक्षण कक्ष, उच्च और निम्न तापमान सिमुलेशन कक्ष

अवलोकन:उत्पादों, सामग्रियों और भागों पर उच्च, निम्न तापमान, आर्द्रता गर्मी चक्र परिवर्तन परीक्षण करना ताकि कुछ तापमान और आर्द्रता स्थितियों में भंडारण और उपयोग के लिए उनकी अनुकूलन क्षमता का आकलन किया जा सके।

लागू मानक:आईईसी 61215, आईईसी 61730-2004, आईईसी 61345 मानक।

थर्मल साइकिल परीक्षणः

2 मीटर से कम की हवा की गति पर फोटोवोल्टिक मॉड्यूल · एस-1 का परीक्षण -40°C±2°C से 85°C±2°C के बीच के तापमान वाले स्थान में किया गया

गीला --- ठंडा (जमे हुए) परीक्षणः

पीवी मॉड्यूल को कमरे के तापमान पर पर्यावरण कक्ष में रखा जाता है ताकि 10 चक्र पूरे हो सकें। उच्च और निम्न तापमान सेट मूल्य से ±2°C के भीतर होना चाहिए,और सापेक्ष आर्द्रता को कमरे के तापमान से ऊपर या उससे कम प्रत्येक तापमान पर सेट मूल्य के ± 5%R पर रखा जाना चाहिए.

नामःथर्मल साइकिल/नीला फ्रीजिंग परीक्षक (बॉक्स)

लागू मानकः IEC61215 और UL1073 मानकों की आवश्यकताओं के अनुसार

उद्देश्यः सौर मॉड्यूल को -40°C से 85°C के तापमान परिवर्तन के साथ एक वातावरण में रखना है।और बार-बार तापमान परिवर्तन वातावरण में मॉड्यूल के प्रदर्शन को निर्धारित.

तकनीकी विनिर्देश:

1तापमान सीमा: -40 से 85°C

2तापमान में उतार-चढ़ावः ≤±1°C

3तापमान विचलनः ≤±1°C

4तापमान एकरूपताः ≤±2°C

5तापमान वृद्धि और गिरावट दरः आईईसी 61215 मानक की आवश्यकताओं को पूरा

6. आर्द्रता सीमाः 30 ~ 98% आरएच,

7सापेक्ष आर्द्रता विचलनः ± 3% एफएस; विचलन 85± 2% आरएच; 90± 2% आरएच

8. आर्द्रता में उतार-चढ़ावः ± 2% आरएच

9आर्द्रता एकरूपताः ≤ 2% आरएच

10थर्मल साइक्लिंग परीक्षण में, मॉड्यूल की सतह पर तापमान परिवर्तन की दर 100°C/h से अधिक नहीं होनी चाहिए और न्यूनतम रखरखाव समय 10 मिनट होना चाहिए।एक परीक्षण 200 या 50 चक्र है

11. 12 परीक्षण घटकों रखा जा सकता है (ग्राहक की आवश्यकताओं के अनुसार बनाया जा सकता है)

12. आंतरिक बॉक्स का आकार: लगभग 1.5×2.5×1.5 मीटर (L*W*H)

13बाहरी बॉक्स का आकारः लगभग 2.5×3.0×2.5 मीटर (L*W*H)

14. आंतरिक बॉक्स सामग्रीः स्टेनलेस स्टील प्रथम श्रेणी का दर्पण प्लेट

15बाहरी बॉक्स सामग्रीः स्टेनलेस स्टील मैट

16नियंत्रण प्रणालीः स्वचालित गणना

17. डिस्प्ले पैनलः टच स्क्रीन

18. वास्तविक समय वक्र प्रदर्शनः यह कार्यक्रम सेटिंग समय प्रदर्शित कर सकते हैं, वक्र नमूना दर रिकॉर्डिंग चक्र समायोजित और सेट मूल्य वक्र और वास्तविक संचालन मूल्य वक्र प्रदर्शित

19वास्तविक समय सेटिंग प्रदर्शनः निष्पादन कार्यक्रम संख्या, खंड, शेष समय और चक्र समय, आर्द्रता मूल्य, आर्द्रता मूल्य प्रदर्शित

20. संचार इंटरफ़ेस: आरएस-485 संचार इंटरफ़ेस, ऑनलाइन सॉफ्टवेयर के साथ, इसे कंप्यूटर, डेटा भंडारण, प्रिंटिंग और डाउनलोड से जोड़ा जा सकता है

21मानवकृत संचालन इंटरफ़ेस स्वचालित नियंत्रणः प्रशीतन कंप्रेसर, स्वचालित ऊर्जा वाल्व, तापमान, आर्द्रता विद्युत हीटिंग, आदि

22. स्वतंत्र कैप नियंत्रणः कार्यक्रम नियंत्रक स्वतंत्र रूप से ऊर्जा बचाने के लिए हीटिंग / आर्द्रता / dehumidification / शीतलन और अन्य कार्यों को नियंत्रित करेगा

23. प्रदर्शन भाषाः चीनी और अंग्रेजी स्विच किया जा सकता है

24. पावर-ऑफ रीसेट और पावर-ऑफ मेमोरी फ़ंक्शन

25आंतरिक सामग्री: SUS#304 उच्च तापमान प्रतिरोधी उच्च तन्यता स्टेनलेस स्टील प्लेट

26बाहरी सामग्रीः जंगरोधी स्टील प्लेट + बेकिंग पेंट उपचार

27इन्सुलेशन सामग्रीः उच्च घनत्व वाले कठोर पीयू फोम और ग्लास इन्सुलेशन ऊन

28शीतलकः पर्यावरण के अनुकूल नए एचएफसी शीतलक को अपनाएं

29शीतलक वाल्वः स्वचालित रूप से शीतलक वाल्व स्विच और समायोजित करें

30बिजली की आपूर्तिः 380V 60HZ.
