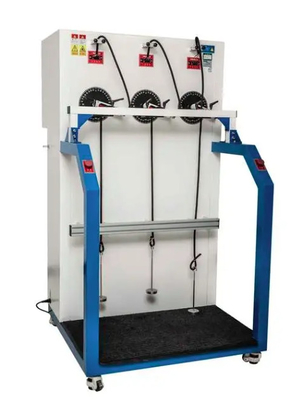

तार और केबल दो तीन पहिया झुकने परीक्षण मशीन पीवीसी अछूता केबलों की यांत्रिक शक्ति को मापने के लिए

DX8393 तार और केबल दो तीन पहिया झुकने परीक्षणयंत्र

1, लागू दायरा:

मुख्य रूप से पीवीसी अछूता केबलों या रबर अछूता और अतिरिक्त लचीला तारों की यांत्रिक ताकत को मापने के लिए उपयुक्त है, जिनकी नाममात्र वोल्टेज 450/750V या उससे कम है और दो या दो से अधिक कोर हैं।इसके प्रदर्शन और संरचना GB/T 5013 के राष्ट्रीय मानकों को पूरा करना चाहिए.2-2008, GB/T 5013.8-2008, और GB/T 5023.2-2008। उपकरण में उपन्यास उपस्थिति डिजाइन, विश्वसनीय प्रदर्शन और संरचना, सुविधाजनक संचालन, एक मशीन के दोहरे उपयोग की विशेषताएं हैं,और परीक्षण डेटा की उच्च सटीकता. आरएस232, आरएस485, या ईथरनेट सार्वभौमिक संचार इंटरफेस आरक्षित करने के लिए आउटपुट और प्रयोगात्मक डेटा की पुनर्प्राप्ति.2003

2मुख्य तकनीकी मापदंडः

1) दो राउंड

• बिजली आपूर्ति वोल्टेजः AC 380 V तीन चरण चार तार।
• मोटर की शक्तिः 200 W.
• कार यात्राः ≥ 1 मीटर
• कार की गतिः 0.33 मीटर/सेकंड (समायोज्य)
• नमूना वोल्टेजः 180V/450V (समायोज्य) ।
• नमूना लंबाईः 5000 मिमी।
• नमूना करंटः 0-35 ए (समायोज्य)
• गिनती तालिकाः 15000 राउंड ट्रिप पूर्व निर्धारित की जा सकती है।
• पल्ली का व्यासः φ 60 φ 80 φ 120 φ 160 φ 200 (प्रत्येक में 2 समतल खांचे होते हैं) ।
• भारी हथौड़े का भारः प्रत्येक दो, 0.5 किलोग्राम, 1.0 किलोग्राम, 2.0 किलोग्राम, 3.0 किलोग्राम और 4.0 किलोग्राम।

2) तीन पहिया

• बिजली आपूर्ति वोल्टेजः AC 380 V तीन चरण चार तार।
• मोटर की शक्तिः 200 W.
• कार यात्राः ≥ 1 मीटर
• कार की गतिः 0.1 m/s (समायोज्य)
• नमूना वोल्टेजः 180V/450V (समायोज्य) ।
• नमूना लंबाईः 5000 मिमी।
• नमूना करंटः 0-35A (समायोज्य)
• भारी हथौड़ा का वजनः 21N, 28N और 42N के लिए प्रत्येक दो।
• पुली व्यास: φ 40 φ 45 φ प्रत्येक 50 के लिए दो।

3परीक्षणः

1) परीक्षण नमूना प्रकारः दो कोर एकल चरण, दो कोर तीन चरण, तीन कोर तीन चरण, तीन कोर चार चरण। एक डीसी 12 वी सिग्नल धारा स्रोत से लैस।

2) परीक्षण विधियाँः कोई भार नहीं, एकल-चरण (दो कोर), तीन-चरण (तीन-चरण तीन तार/तीन-चरण चार तार), पांच से अधिक कोर वाले केबल,और 18 कोर से कम केबल किसी भी समय चुना जा सकता है.

3) परीक्षण नमूना विफलता निरीक्षणः

• एम्पमीटर संकेतः ए, बी और सी चरणों को डिस्कनेक्ट किया जाता है और स्वचालित रूप से बंद कर दिया जाता है।
• वर्तमान संकेतः ए/बी, ए/सी, बी/सी शॉर्ट सर्किट और स्वचालित रूप से बंद करने के लिए अलार्म बजाना।
• वर्तमान संकेतः ए, बी, सी और पल्ली शॉर्ट सर्किट अलार्म और स्वतः बंद।
• पांच या अधिक कोर वाले नमूनों के लिए, कोई लोड करंट लागू नहीं किया जाता है। जब तक तार कोर V-V के लिए श्रृंखला में जुड़े होते हैं, तब तक पैनल सिग्नल स्रोत 12V का DC वोल्टेज प्रदर्शित करता है।यदि कोई सर्किट ब्रेकर है, सिस्टम स्वचालित रूप से बंद हो जाएगा.
