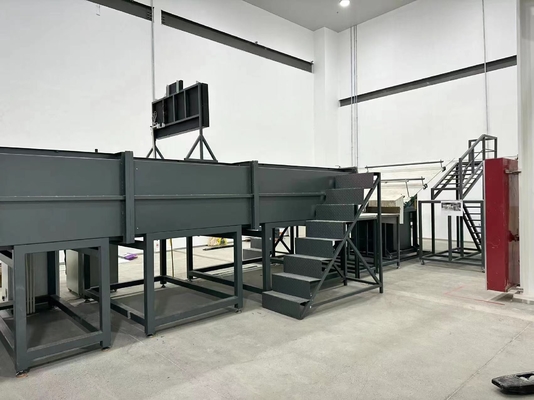

छत सामग्री अग्नि प्रतिरोध प्रदर्शन लौ retardant प्रदर्शन परीक्षण उपकरण के लिए फोटोवोल्टिक सेल

UL790 छत सामग्री, अग्नि प्रतिरोधक प्रदर्शन, लौ retardant प्रदर्शन परीक्षण उपकरण के लिए फोटोवोल्टिक कोशिकाओं

मानक:

UL 1730: बहु-परिवार आवासों और होटल/मोटेल के कमरों में स्वतंत्र रहने वाली इकाइयों के लिए धुआं डिटेक्टर मॉनिटरः मोटर चालित उद्घोषक आवासीय धुआं की स्थिति का पता लगाते हैं;

यूएल 790: छत कवरिंग के अग्नि परीक्षण के लिए मानक परीक्षण विधि;

आईईसी 61730-2 फोटोवोल्टिक मॉड्यूल परिशिष्ट ए अग्नि परीक्षण लौ का प्रसार;

एएसटीएम एफ 108-04: छत कवरिंग के अग्नि परीक्षण के लिए मानक परीक्षण विधि;

NFPA 256 छत कवरिंग के लिए अग्नि परीक्षण;

आवेदन का दायरा:

ये आवश्यकताएं उन सभी छत सामग्री को कवर करती हैं जो आग का अनुकरण करने के लिए इमारत के बाहरी भाग में लीक होती हैं,और ज्वलनशील या गैर-ज्वलनशील सब्सट्रेट पर स्थापित छत सामग्री के लिए उपयोग किया जाता हैइसका उद्देश्य वास्तविक दुनिया की अनुकरणीय परिस्थितियों में छतों और मॉड्यूलों के अग्नि प्रतिरोध का मूल्यांकन करना और A1.82m, B2.4m और C3.9m पर नमूने के ग्रेड का मूल्यांकन करना है।इसका उपयोग फोटोवोल्टिक सेल मॉड्यूल के लौ retardant प्रदर्शन परीक्षण में किया जा सकता है.

प्रदर्शन पैरामीटरः

डेक का ढलान सिलेंडरों द्वारा नियंत्रित किया जाता है

एक परीक्षण डेक आग प्रतिरोधी बोर्ड से जुड़ा हुआ है

तापमान एक स्वचालित नियंत्रण वाल्व का उपयोग कर चरणों में विनियमित है

परीक्षण नमूनों को स्थापित करने के लिए 1,300 (डब्ल्यू) × 1,000 (डी) × 120 (एच) आकारों में प्लाईवुड छत कवर सामग्री;

गैर ज्वलनशील परीक्षण प्लेट, परीक्षण प्लेट के अंत में स्थापित, परीक्षण प्लेट के नीचे टेम्परिंग की पीढ़ी को रोक सकता है;

स्टेनलेस स्टील सेक्टर समायोजन प्लेट, समायोज्य परीक्षण कोण, आयामः 1,440 ((L) x 940 ((H) मिमी;

गैर-ज्वलनशील प्लेट संयोजन, फ्रेम के सामने लगाया गया, छतों और कोर्निसेस का अनुकरण करता है, बर्नर से नमूना तक लौ का विस्तार करता है, आयामः 330 ((W) x 2,130 ((D) x 584 ((H) मिमी;

प्रयोगशाला के बाहर से हवा निकालने के लिए अलग-अलग निकास नलिकाएं;

हवा के नलिका में एक शहद के झाड़ू फिल्टर स्थापित किया जाता है और गैस इनलेट पर एक गाइड फैन स्थापित किया जाता है।

वेंटिलेशन नलिका हवा के प्रवाह की दिशा को समायोजित करने के लिए ढलान समायोजन पैनल से सुसज्जित है।

वेंटिलेशन नलिका में हवा की गति को बढ़ाने के लिए एक गाइड प्लेट है ताकि यह सुनिश्चित किया जा सके कि परीक्षण प्लेट को आपूर्ति करने वाला वायु प्रवाह बाहरी दुनिया से परेशान न हो।और गाइड प्लेट स्टेनलेस स्टील से बना है, और हवा के दबाव में बदलाव के साथ स्थिति नहीं बदलती है;

वायु नलिका सामग्री स्टेनलेस स्टील से बनी है, जो संक्षारण प्रतिरोधी और उच्च तापमान प्रतिरोधी है और आयाम हैंः 2,130 (W) x 762 (H) x 3,000 (L) मिमी;

पंखा 220V, 50HZ, तीन चरण विद्युत है, एक रिवर्स प्रणाली से लैस है जो स्वचालित रूप से हवा की गति को समायोजित कर सकता है, और प्रवाह दर 300m3/min है;

असीमित रूप से परिवर्तनीय गति रिवर्सर, 0-100% समायोजित;

गैस बर्नर (अंतराल वाली आग, लौ के प्रसार और उड़ती आग के परीक्षण के लिए), 1.12 मीटर लंबा, 60.3 मिमी व्यास, परीक्षण बोर्ड की ओर 12.7 मिमी (चौड़ाई) x 0.91 मिमी (लंबाई) के छेद के साथ;

गैस बर्नर 22,000 Btu/min (387 kWh) प्रदान कर सकता है और तीन दहन स्तरों A, B और C के अनुसार स्वचालित रूप से गैस प्रवाह दर को समायोजित कर सकता है।

बर्नर के शीर्ष पर 58.7 मिमी पर एक थर्मोकपल स्थापित है, जो 888±28°C के तापमान का परीक्षण कर सकता है;

परीक्षण के सुरक्षा प्रदर्शन को सुनिश्चित करने के लिए स्वचालित इग्निशन प्रणाली, इग्निशन इलेक्ट्रोड उच्च वोल्टेज 1.8kVp द्रव्यमान प्रवाह नियंत्रक है;

स्वचालित तापमान नियंत्रण प्रणाली;

वर्ग A, B:760±28°C ((1400 ±50°F) - 21,000~ 22,000 Btu/min ((369~387 kWh)

- वर्ग C: 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) प्रत्येक गैस बर्नर के लिए विभिन्न परीक्षण और नियंत्रण विधियों का पालन करने के लिए;

उच्च परिशुद्धता वाले प्रेशर गेज और दबाव विनियमन वाल्व गैस दबाव नियंत्रण;

- एलएनजी: एमएफएम के साथ गैस प्रवाह की सटीक माप (वायु प्रवाह को एक स्वचालित नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है);

- एलपीजीः एक इन्वर्टर प्रणाली का उपयोग करके समायोजित वायु प्रवाह दरः परीक्षण डेक पर 19±8 किमी/घंटे (5.5 मीटर/सेकंड)

धातु जाल ग्रिड सामग्री का समर्थन करता है, और पैलेट को सामग्री के पूर्ण दहन की सुविधा के लिए घुमाया जा सकता है;
