विद्युत और इलेक्ट्रॉनिक उत्पादों के आर्क प्रतिरोध परीक्षण के लिए उच्च धारा आर्क इग्निशन परीक्षण उपकरण

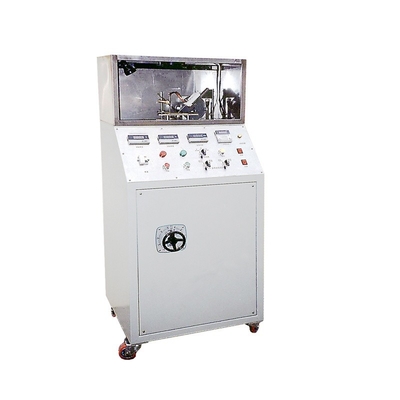

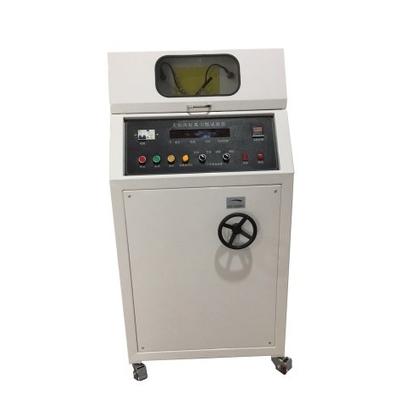

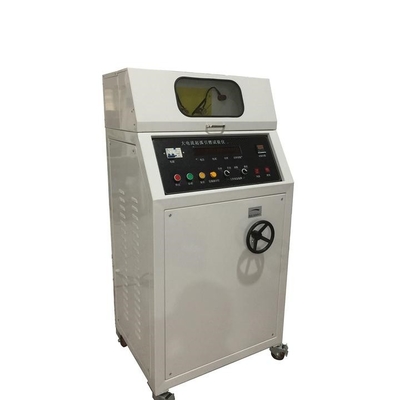

DX8086 उच्च धारा आर्क इग्निशन परीक्षणउपकरण

उत्पाद का अवलोकनःआईईसी 60950-1:2001 के अनुसार "सूचना प्रौद्योगिकी उपकरण की सुरक्षा" और UL746A, IEC609471:1999 और सिमुलेशन सुरक्षा परीक्षण मदों में निर्दिष्ट अन्य मानकों। उच्च धारा चाप प्रज्वलन परीक्षक दोहरे इलेक्ट्रोड का उपयोग करता है, एक विशिष्ट धारा (33A) और शक्ति कारक (COSφ0.5) के तहत,एक निश्चित चाप प्रारंभ गति (254 मिमी/सेकंड) और दोहराव दर (40 बार/मिनट) के अनुसार, नमूना की सतह को 200 बार तक बार-बार आर्क किया जाता है, और नमूना के इग्निशन प्रतिरोध का मूल्यांकन किया जाता है।

परीक्षण का विवरणःविद्युत और इलेक्ट्रॉनिक उपकरणों के अंदर ज्वाला फैलाने के लिए आसान अछूता सामग्री या अन्य ठोस ज्वलनशील सामग्री के भाग आर्क के साथ निकटता या संपर्क के कारण जल सकते हैं,विद्युत आग का कारण और उपकरण के विश्वसनीय संचालन और व्यक्तिगत सुरक्षा को खतरे में डालने वाला.

आवेदन का दायरा:यह मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्री के चाप प्रतिरोध परीक्षण के लिए उपयुक्त है,अलग-अलग ध्रुवीयता के विद्युत भागों के बीच या विद्युत भागों और ग्राउंड धातु भागों के बीच इन्सुलेटर पर होने वाली रिसाव का अनुकरण करना, ताकि निर्दिष्ट वोल्टेज के तहत इन्सुलेटर के आर्क प्रतिरोध को मापा और मूल्यांकन किया जा सके।

मानक:आईईसी 60950-1:2001, बीएस एन 60950-1::2001बीएस 7002:2001, GB 4943-2001 "सूचना प्रौद्योगिकी उपकरण की सुरक्षा" और UL746A, IEC60947.1:1999, GB/T14048.1-2000, आईईसी 730.1:1993, GB14536.1-1998 और अन्य मानक आवश्यकताओं.

परीक्षण का विवरणःउच्च धारा चाप प्रज्वलन परीक्षक एक निर्दिष्ट आकार और विभिन्न सामग्रियों (इलेक्ट्रोड-कूपर और इलेक्ट्रोड-स्टेनलेस स्टील) का एक डबल इलेक्ट्रोड है,एक विशिष्ट धारा (33A) और शक्ति कारक (COSφ0) के तहत.5), एक निश्चित चाप आरंभ गति (254 मिमी/सेकंड) और दोहराव दर (40 बार/मिनट) के अनुसार, चाप को 200 बार तक नमूना की सतह पर बार-बार ट्रिगर किया जाता है,और नमूना के उच्च धारा चाप प्रज्वलन प्रतिरोध का मूल्यांकन किया जाता है (HAI)स्तर संख्या जितनी कम होगी, सामग्री के जलने में उतनी ही कठिनाई होगी।

तकनीकी मापदंडः

ऑपरेटिंग वोल्टेजः 220V/50Hz, 1KVA

आर्क स्ट्राइक करंट 33A±5%A (समायोज्य)

आर्क प्रहार दरः 40 बार/मिनट (समायोज्य)

इलेक्ट्रोड पृथक्करण गति 254mm/s ± 25mm/s है

आर्क स्ट्राइकिंग पावर फैक्टरः COSφ0.5±0 (समायोज्य);

धनुष के हमलों की संख्या 0-9999, जो पूर्व निर्धारित किया जा सकता है

इलेक्ट्रोड सामग्री (इलेक्ट्रोड) तांबा, व्यास Ф3.5, टिप कॉवेल कोण 30°

चलती इलेक्ट्रोड - स्टेनलेस स्टील, व्यास Ф3.0, अंत शंकु कोण 60°

इलेक्ट्रोड के कोण क्षैतिज करने के लिए 45 ° है, और इलेक्ट्रोड सिर की वक्रता की त्रिज्या 0.1 मिमी है

गिरावट अंतराल 30 ± 5S है, समायोज्य

ड्रिप ऊंचाई 35±5 मिमी

ड्रिप देरी 0.2S ((सोलेनोइड वाल्व खोलने का समय)

बूंदों का आकारः 45 से 50 बूंदें/cm3

नमूना आकारः 130mm×13mm×(2~12)mm;
