तार और केबल जलने परीक्षण उपकरण एक एकल या बंडल केबल की क्षमता का आकलन करने के लिए लौ प्रसार को रोकने के लिए

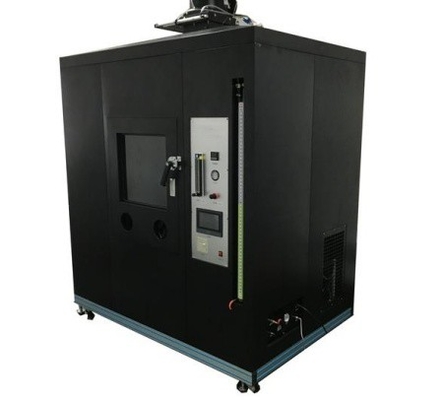

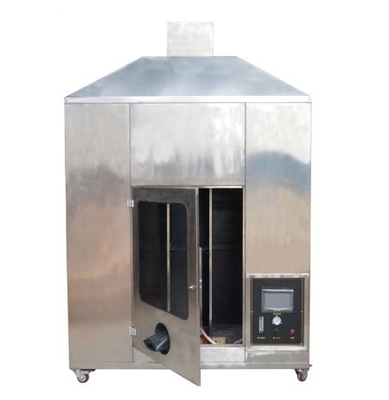

DX8297 तारऔरकेबल जलने का परीक्षणउपकरण

उपकरण का परिचय:

UL 1685 तार और केबल लौ परीक्षण उपकरण एक एकल या बंडल केबल की विशिष्ट परिस्थितियों में लौ के प्रसार को रोकने की क्षमता का मूल्यांकन करने के लिए उपयोग किया जाता है,और UL 1685 की परीक्षण आवश्यकताओं को पूरा करता है, आईईईई 383 और आईईईई 1202.

केबल के लौ दमन प्रदर्शन का मूल्यांकन 20 kW (70,000 Btu/hr) के सैद्धांतिक मूल्य के साथ 20 kW (70,000 Btu/hr) की ऊर्ध्वाधर स्थित लौ के साथ नमूना को प्रज्वलित करके किया जाता है।20 मिनट के लिए एक निश्चित मात्रा के स्थान में.

तकनीकी मापदंडः

मानक:

आईईईई 1202

लौ का प्रसार - तार और केबल का परीक्षण

आईईईई 383

परमाणु ऊर्जा संयंत्रों के लिए आईई तारों, क्षेत्र जोड़ों और कनेक्टर्स के लिए प्रकार परीक्षण मानक

यूएल 1685

केबल का आग फैलाना और धुआं का उत्पादन

मुख्य विशेषताएं:

परीक्षण स्थान का आकारः 2438 (लंबाई) × 2438 (चौड़ाई) × 3353 (ऊंचाई) मिमी, आयतनः 19.93m3, आंतरिक मंजिल क्षेत्रः 5.94m2;

थर्मोकपल्स और द्विदिशात्मक एनेमोमीटर का उपयोग निकास पाइप में तापमान और गैस गति को मापने के लिए किया जाता है।

द्विदिश वायुमापक का उपयोग उच्च तापमान वाली दहन गैस की धुरी गति को सटीक रूप से मापने के लिए किया जाता है जो उत्सर्जन पाइप में दहन प्रक्रिया के दौरान उत्पन्न होती है;

पैलेट का आकार 305 (लंबाई) × 76 (चौड़ाई) × 2438 (ऊंचाई) मिमी है, स्टील सीढ़ी की चौड़ाई 25±6 मिमी है, और ऊर्ध्वाधर चौड़ाई 229 मिमी है;

IEC60332-3 के लिए वेंचुरी मिक्सर के साथ प्रोपेन बर्नर के साथ ब्लोटॉर्च;

द्रव्यमान प्रवाह नियंत्रक यह सुनिश्चित करने के लिए कि वायु आपूर्ति और वायु दबाव अभी भी एक सुचारू वायु प्रवाह बनाए रख सकते हैं;

डेटा अधिग्रहण बोर्ड का उपयोग आंतरिक घटकों के तापमान और बर्नर के लौ तापमान को सटीक रूप से एकत्र करने और मापने के लिए किया जाता है।

गैस और हवा को सोलेनोइड वाल्वों द्वारा नियंत्रित किया जा सकता है;

धुआं घनत्व माप प्रणाली

पैरामैग्नेटिक ऑक्सीजन हीट रिलीज़ दर परीक्षण प्रणाली

सोलेनोइड वाल्व और इग्निटर को कंट्रोल पैनल पर बटन के माध्यम से मैन्युअल रूप से नियंत्रित किया जा सकता है, और आपात स्थिति में उपकरण को बंद किया जा सकता है (कंप्यूटर सहित)
