उत्पाद विवरण:
|
| मानक: | GB/T9978.1-2008、GB/T9978.2-2008、GB/T9978.3-2008 | आवेदन: | दीवारें, बीम, स्तंभ, फर्श, छत और छप्पर, |
|---|---|---|---|
| कार्य: | लोड-असर और गैर-लोड-असर घटकों के लिए उपयुक्त | प्रयोगशाला: | 4.5 मीटर (लंबाई) x 4.5 मीटर (चौड़ाई) x 3.5 मीटर (ऊंचाई) |
| भट्ठी के दबाव मापने वाला जांच: | टी आकार का मापने वाला जांच, माप की सटीकता ± 2Pa | नमूना अंतर मापने की जांच: | 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास |
| गैस का प्रवाह: | 0~100L/min माप सटीकता 2.5 ग्रेड | गैस टैंक क्षमता: | ≥50 किलोग्राम × 6 |
| प्रमुखता देना: | ऊर्ध्वाधर भट्ठी अग्नि प्रतिरोध परीक्षक,क्षैतिज भट्ठी अग्नि प्रतिरोध परीक्षक,भवन घटक अग्नि प्रतिरोध परीक्षक |
||

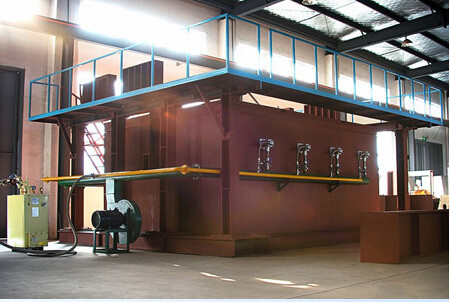

DX8364 भवन घटक की अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी (EN13381-8)
क्षैतिज भट्ठी:
परीक्षण का दायराः
2. गैर-भारित फिटिंग के अग्निरोधक परीक्षण. गैर-भारित दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण.
ओवन का शुद्ध आकार 4200×4800×1500 (मिमी) है, और नमूना का अग्नि क्षेत्र 4200×4800 (मिमी) है
परीक्षण का दायराः यह एक ही समय में एक ही कार्य परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का पता लगा सकता है, जैसेः अग्निरोधक दरवाजे और खिड़कियां,ग्लास, अग्निरोधक प्लगिंग सामग्री आदि, और बड़े अग्निरोधक विभाजनों और अग्निरोधक विभाजन घटकों जैसे सुपर-बड़े फायरवॉल पर अग्नि प्रतिरोध परीक्षण भी कर सकते हैं,आग प्रतिरोधी कांच के विभाजन की दीवारें और आग प्रतिरोधी रोलर शटर, उच्च दक्षता के साथ, और एक ही समय में कई अलग या समान नमूनों का परीक्षण कर सकते हैं।
3. लोड लेजिंग कॉलम की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण,
भट्ठी का शुद्ध आकार 3000×3000×4700 (मिमी) है, और नमूना की आग की ऊंचाई 3000~4600 मिमी है (स्तंभ की कुल ऊंचाई 3600~5200 मिमी है) ।नमूने का अधिकतम क्रॉस सेक्शन आकार 800 मिमी × 800 मिमी या Φ800 मिमी है.
कुल अक्षीय भार 15000kN है, और ऊपरी और निचले विषम भार प्रत्येक 1000kN हैं।

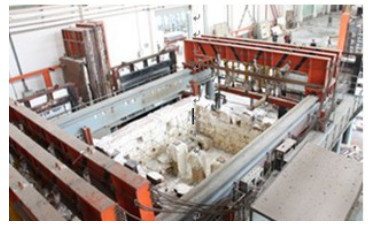

क्षैतिज भट्ठी:
परीक्षण का दायराः
2. गैर-भारित फिटिंग के अग्निरोधक परीक्षण. गैर-भारित दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण.
ओवन का शुद्ध आकार 4200×4800×1500 (मिमी) है, और नमूना का अग्नि क्षेत्र 4200×4800 (मिमी) है
परीक्षण का दायराः यह एक ही समय में एक ही कार्य परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का पता लगा सकता है, जैसेः अग्निरोधक दरवाजे और खिड़कियां,ग्लास, अग्निरोधक प्लगिंग सामग्री आदि, और बड़े अग्निरोधक विभाजनों और अग्निरोधक विभाजन घटकों जैसे सुपर-बड़े फायरवॉल पर अग्नि प्रतिरोध परीक्षण भी कर सकते हैं,आग प्रतिरोधी कांच के विभाजन की दीवारें और आग प्रतिरोधी रोलर शटर, उच्च दक्षता के साथ, और एक ही समय में कई अलग या समान नमूनों का परीक्षण कर सकते हैं।
3. लोड लेजिंग कॉलम की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण,
भट्ठी का शुद्ध आकार 3000×3000×4700 (मिमी) है, और नमूना की आग की ऊंचाई 3000~4600 मिमी है (स्तंभ की कुल ऊंचाई 3600~5200 मिमी है) ।नमूने का अधिकतम क्रॉस सेक्शन आकार 800 मिमी × 800 मिमी या Φ800 मिमी है.
कुल अक्षीय भार 15000kN है, और ऊपरी और निचले विषम भार प्रत्येक 1000kN हैं।
आवेदन का दायरा:यह भारोत्तोलक और गैर भारोत्तोलक घटकों जैसे कि दीवारों, बीमों, स्तंभों, फर्श, छतों और छतों के लिए उपयुक्त है और अन्य संरचनाओं, सामानों या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।यह परीक्षण मशीन GB/T9978 के सभी घटकों के परीक्षण के लिए उपयुक्त है.1~9 और ISO834-1~9 मानक।
आवेदन का दायरा:यह भारोत्तोलक और गैर भारोत्तोलक घटकों जैसे कि दीवारों, बीमों, स्तंभों, फर्श, छतों और छतों के लिए उपयुक्त है और अन्य संरचनाओं, सामानों या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।यह परीक्षण मशीन GB/T9978 के सभी घटकों के परीक्षण के लिए उपयुक्त है.1~9 और ISO834-1~9 मानक।
मुख्य मापदंडः
प्रयोगशालाः 4.5M (लंबाई) x 4.5M (चौड़ाई) x 3.5M (ऊंचाई), उच्च तापमान इन्सुलेशन सामग्री का इनडोर उपयोग।
लोडिंग डिवाइसः भवन में ओवरहेड क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग को अपनाया जाता है। समरूप, केंद्रीय, धुरी या विषम लोडिंग का अनुकरण किया जा सकता है।
समर्थन फ्रेम: चार रोलर्स द्वारा फ्रेम पर एक कंक्रीट ब्रैकेट से जुड़ा हुआ है।
थर्मोकपल्सः भट्ठी थर्मोकपल्स, बैकसाइड हीट कपल्स, मोबाइल थर्मोकपल्स, आंतरिक थर्मोकपल्स और परिवेश तापमान थर्मोकपल्स सहित विभिन्न क्षेत्रों में वितरित किए जाते हैं।
भट्ठी के दबाव माप जांचः टी के आकार का माप जांच, माप सटीकता ± 2Pa
नमूना अंतर माप जांचः 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास
दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), लौ फेंकनेवाला (कम से कम 20) और विनियमन वाल्व
दहन गैस स्रोतः 95% से अधिक शुद्धता के साथ प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)
गैस प्रवाहः 0~100L/मिनट माप सटीकता 2.5 ग्रेड
वायु प्रवाहः 0~50m3/min माप की सटीकता≤±0.5m3/min
गैस टैंक क्षमताः ≥50kg×6
भट्ठी तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है
वेंटिलेशन प्रणाली और नियंत्रण डम्पर आदि
नमूने के बैकफायर सतह पर विकिरण गर्मी की माप सीमाः 0 ~ 10W/cm2
भट्ठी में तापमान और दबाव नियंत्रण कंप्यूटर के RS485 को नियंत्रण प्रणाली से जोड़कर किया जाता है,और दहन परीक्षण सेंसर जैसे थर्मोकपल्स और दबाव सेंसर के सीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है, जिसे फिर प्रदर्शित करने और संग्रहीत करने के लिए कंप्यूटर प्रणाली में प्रेषित किया जा सकता है।
