अधिकतम उपयोग तापमान के मूल्यांकन के लिए थर्मल इन्सुलेशन सामग्री के लिए अधिकतम तापमान परीक्षण उपकरण

DX8359A अधिकतम तापमान परीक्षणउपकरणथर्मल इन्सुलेशन सामग्री के लिए

मानक के अनुरूपःGB/T17430-2015 "थर्मल इन्सुलेशन सामग्री के अधिकतम सेवा तापमान के लिए मूल्यांकन पद्धति" के अनुसार प्रासंगिक मानकों के अनुरूप गैर-समानःएएसटीएम सी411-82 "उच्चतम तापमान पर थर्मल इन्सुलेशन सामग्री के गर्म सतह प्रदर्शन के लिए परीक्षण विधि" एएसटीएम सी447-85 "थर्मल इन्सुलेशन सामग्री के लिए संबंधित मानकों की गैर-समानता: ASTM C411-82 "उच्चतम तापमान पर थर्मल इन्सुलेशन सामग्री के गर्म सतह प्रदर्शन के लिए परीक्षण विधि",एएसटीएम सी 447-85 "थर्मल इन्सुलेशन सामग्री के अधिकतम सेवा तापमान के लिए मूल्यांकन विधि", और आईएसओ 8142:1990 अनुलग्नक ए "पहले से निर्मित खनिज ऊन पाइप के खोल के अधिकतम सेवा तापमान को निर्धारित करने के लिए परीक्षण विधि"।

टीउत्पाद की विशेषताएं:सीएनसी मशीन टूल्स का उपयोग करने के लिए प्रसंस्करण और आकार, चाप आकार सुंदर और उदार है। यह सुंदरता, विरोधी जंग और विरोधी संक्षारण की विशेषताओं है।अन्य भाग 45# स्टील से बने होते हैं जिनकी सतह मोटी हो जाती है/SUS304 स्टेनलेस स्टील.

आवेदन का दायरा:यह थर्मल इन्सुलेशन उत्पादों के अधिकतम उपयोग तापमान का मूल्यांकन करने के लिए उपयुक्त है जैसे कि ढीली भरने वाली इन्सुलेशन सामग्री, फील्ड, कंबल, ब्लॉक,प्लेटें और पूर्वनिर्मित इन्सुलेशन ट्यूब खोल.

टीमुख्य तकनीकी मापदंडः

1हीटिंग प्लेटः SUS304 स्टेनलेस स्टील से बनी, 900*450 मिमी के परीक्षण क्षेत्र के साथ, एक सुरक्षात्मक परत से घिरी, और 80 मिमी की चौड़ाई के साथ। हीटिंग प्लेट की निचली सतह पर,इसकी सतह के तापमान को निर्धारित करने के लिए कम से कम पांच थर्मोकपल्स दुर्लभ हैं, जिनमें से चार हीटिंग प्लेट के हीटिंग क्षेत्र के विकर्ण पर तय हैं और प्रत्येक कोने से 150 मिमी दूर हैं, और पांचवां थर्मोकपल हीटिंग प्लेट के केंद्र में रखा गया है।किसी भी बिंदु पर मापा गया तापमान आवश्यक तापमान से कम नहीं होना चाहिए और अंतर +5% या +15°C (जो भी छोटा हो) होना चाहिए।.

2हीटिंग ट्यूबः SUS304 स्टेनलेस स्टील से बना है, जिसकी लंबाई 2M और नाममात्र व्यास क्रमशः 88mm, 108mm और 133mm है।पूर्वनिर्मित अछूता ट्यूब शेल को व्यक्तिगत रूप से परीक्षण करने की अनुमति देता हैहीटिंग ट्यूब के अंत में 75 मिमी से कम लंबाई का एक सुरक्षात्मक खंड और एक सहायक हीटर होना चाहिए ताकि नमूना के अंत में अत्यधिक गर्मी के नुकसान को रोका जा सके।हर 0 में एक थर्मोकपल स्थापित किया जाता हैहीटिंग पाइप के सतह तापमान को निर्धारित करने के लिए थर्मोकपल्स को हीटिंग पाइप के चारों ओर 90° के अंतराल पर एक सर्पिल में व्यवस्थित किया जाता है।किसी भी बिंदु पर मापा गया तापमान आवश्यक तापमान से कम नहीं होना चाहिए और अंतर +5% या +15°C (जो भी छोटा हो) होना चाहिए।.

3तापमान माप प्रणालीः थर्मोकपल तार का व्यास 5.0 मिमी है

4. माप तापमानः 0-500, 0-900, 0-1250 °C (वैकल्पिक); तापमान PLC+ मॉड्यूल का उपयोग करके मापा जाता है।

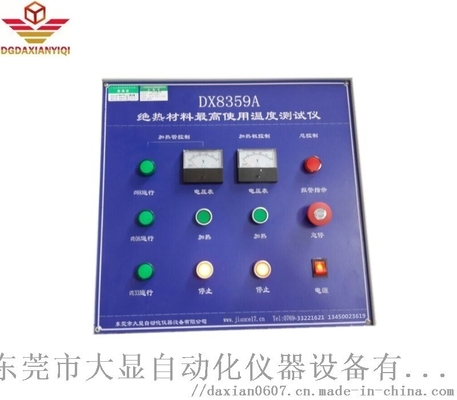

5नियंत्रण भागः पीएलसी मॉड्यूल को अपनाया जाता है, और माइक्रो कंप्यूटर गर्म सतह के तापमान वक्र के वास्तविक समय प्रदर्शन को नियंत्रित करता है और रिपोर्ट आउटपुट करता है।

6ताप दरः 5°C/मिनट या 3°C/मिनट सेट की जा सकती है।

7. तापमान संग्रहः हर 2 मिनट में एकत्र किया जाता है और एक वक्र के साथ प्रदर्शित किया जाता है;

8थर्मोकपल प्रतिक्रिया समयः <0.5s

9तापमान त्रुटिः ± 0.5°C

10समय त्रुटिः 1 सेकंड/घंटा

11कंप्यूटर: कंप्यूटरों का एक सेट (कम से कम निम्नलिखित आवश्यकताओं को पूरा करता है: प्रथम श्रेणी के ब्रांड कंप्यूटर; सीपीयूः INTEL I5-III पीढ़ी या उससे ऊपर; मेमोरीः 4G या उससे ऊपर; एचडीडीः 500G या उससे अधिक; सीरियल पोर्ट के साथःनियंत्रण यंत्र संचालनडिस्प्लेः 20 इंच से अधिक एलईडी एलसीडी डिस्प्ले, 1600*900 से अधिक रिज़ॉल्यूशन; विंडोज एक्सपी सिस्टम. ), एक प्रिंटर. परीक्षण सॉफ्टवेयर का एक सेट.

12- फ्लैट शासक और फीलर गेज से लैस: warpage को मापें।

13. दो नमूना टैंक से लैस

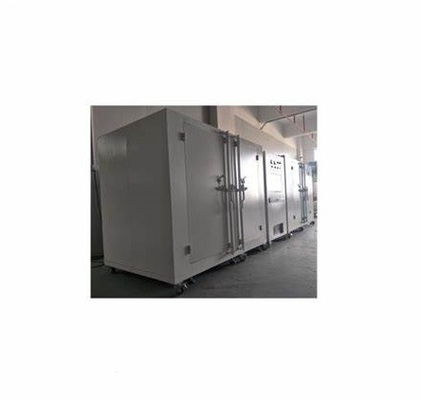

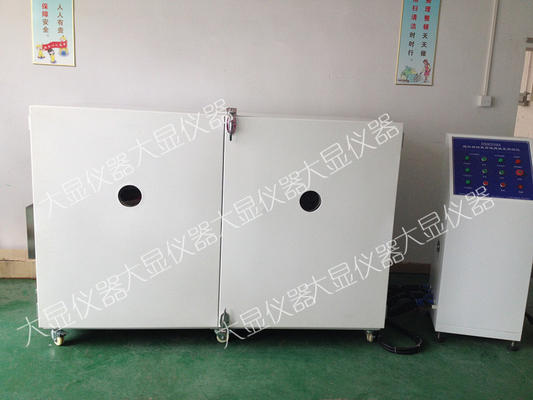

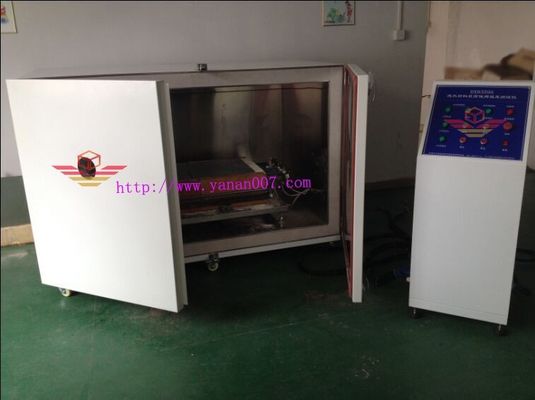

14परीक्षण भट्ठी का आकारः L2245×W1500×H1600 (मिमी)

15नियंत्रण बॉक्स का आकारः L500×W500×H1200 (मिमी), नियंत्रण बॉक्स कंप्यूटर द्वारा नियंत्रित किया जाता है।
