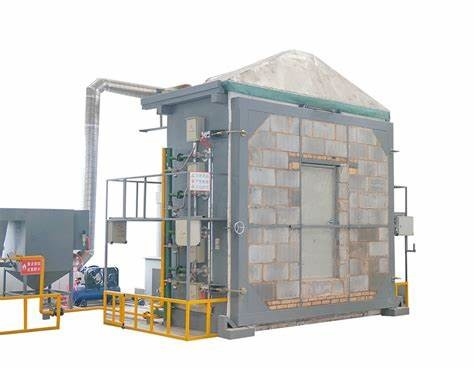

भवन घटकों के अग्नि प्रतिरोध परीक्षण उपकरण भवन घटकों के अग्नि प्रतिरोध परीक्षण के लिए

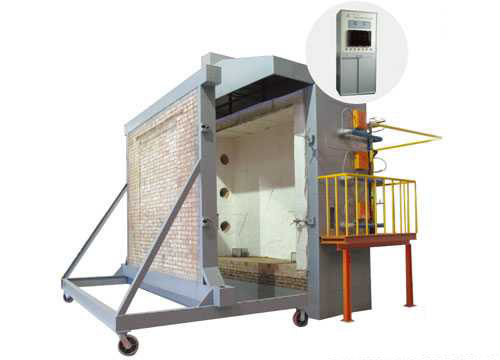

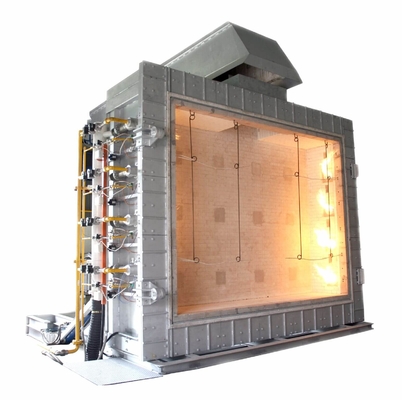

DX8342 अग्नि प्रतिरोध परीक्षणउपकरणभवन घटकों के लिए

अनुप्रयोग का दायरा: यह भवन घटकों के अग्नि प्रतिरोध परीक्षण, तथा भार वहन करने वाले ऊर्ध्वाधर पृथक्करण घटकों के अग्नि प्रतिरोध के लिए उपयुक्त है।

ऑपरेटिंग वोल्टेज: एसी 380V±10% 50NZ.

भट्ठी निकाय: परीक्षण भट्ठी ईंटों, इस्पात संरचना और अग्निरोधक और थर्मल इन्सुलेशन सामग्री से बना है।

नमूना आकार: चौड़ाई 300 मिमी × ऊंचाई 300 मिमी (अनुकूलित किया जा सकता है)।

भट्ठी के आयाम लगभग हैं:

ऊर्ध्वाधर भट्ठी: L3.2m× W2.2m× H4.0m

क्षैतिज भट्टी: L3.2m× W3.2m× H1.5.

गैस प्रवाह: 0~100L/मिनट माप सटीकता 2.5 ग्रेड.

वायु प्रवाह: 0~50m3/मिनट माप सटीकता≤±0.5m3/मिनट.

गैस टैंक क्षमता: ≥50किग्रा×6.

लोड मापने के उपकरण: लोड मूल्य का ± 2.5% जोड़ा जाना चाहिए (लोडिंग प्रकार परीक्षण के लिए आवश्यक)।

नमूना अंतराल मापने जांच: 6 मिमी व्यास ± 0.1 मिमी, व्यास 25 मिमी ± 0.2 मिमी।

दहन प्रणाली: गैस वितरण प्रणाली (10 मीटर के भीतर), फ्लेमेथ्रोवर (20 से कम नहीं) और विनियमन वाल्व।

दहन गैस स्रोत: प्रोपेन, द्रवीकृत गैस।

भट्ठी तापमान नियंत्रण प्रणाली: अधिकतम नमूना बिंदु 10 अंक है।

वेंटिलेशन सिस्टम और नियंत्रण डैम्पर, आदि।

नमूने की बैकफ़ायर सतह पर विकिरणित ऊष्मा की माप सीमा: 0~10W/cm2.

भट्ठी दबाव माप सीमा: 0~100pa

माप सटीकता: ≤±3pa.

परीक्षण तापमान: भट्ठी तापमान नियंत्रण T-T0 = 3451g (8t + 1) की आवश्यकताओं को पूरा करता है, और तापमान नियंत्रण विचलन नियंत्रित किया जाता है:

0min<t≤10min, d≤15% पर.

10min<t≤30min, d≤10% पर.

जब T> 30 मिनट, d≤5%.

भट्ठी का तापमान: ±15°C.

नमूने का आंतरिक तापमान: ±10°C.

नमूना बैकफ़ायर तापमान: ±4°C.

भट्ठी दबाव माप की स्थितियाँ:

परीक्षण शुरू होने के 5 मिनट बाद, भट्ठी में नीचे निर्दिष्ट सकारात्मक दबाव की स्थिति प्राप्त हो जानी चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह से 100 मिमी नीचे क्षैतिज तल पर, भट्ठी का दबाव 15Pa±5Pa है।

ऊर्ध्वाधर सदस्य - भट्ठी में 3 मीटर ऊंचाई, नमूने की सतह से 100 मिमी। भट्ठी का दबाव 15Pa±5Pa है।

परीक्षण शुरू होने के 10 मिनट बाद, भट्ठी नीचे निर्दिष्ट सकारात्मक दबाव की स्थिति तक पहुंच जानी चाहिए।

क्षैतिज सदस्य - नमूने की निचली सतह से 100 मिमी नीचे क्षैतिज तल पर, भट्ठी का दबाव 17Pa±3Pa है।

ऊर्ध्वाधर सदस्य - भट्ठी में 3 मीटर ऊंचाई, नमूने की सतह से 100 मिमी। भट्ठी का दबाव 17Pa±3Pa है।

भट्ठी का तापमान: ±15°C, 1 मिमी व्यास वाले थर्मोकपल का उपयोग करके।

नमूने का बैकफ़ायर तापमान ±4°C है, और तार का व्यास 0.5 मिमी है।

बख्तरबंद प्लैटिनम रोडियम प्लैटिनम एस-मूल्य थर्मोकपल, सटीकता वर्ग ‖.

बख्तरबंद निकल-निकल-सिलिकॉन K-मूल्य थर्मोकपल, ग्रेड ‖.

समय सीमा: 0~120min समय सटीकता: <±1s.

नमूना तापमान पहचान प्रणाली: अधिकतम नमूना बिंदु 20 अंक है।

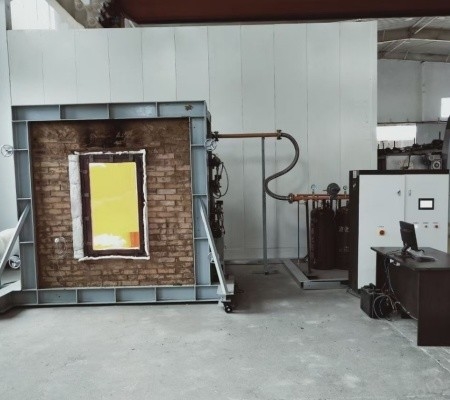

आवेदन की गुंजाइश:परीक्षण भट्ठी राष्ट्रीय मानक GB/T7633-2008 में निर्दिष्ट तकनीकी संकेतकों और आवश्यकताओं को पूरा करती है, और गैर-लोड-असर क्षैतिज दरवाजे और रोलर शटर के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है।

मुख्य पैरामीटर:

बिजली की क्षमता: 6 किलोवाट

भट्ठी दबाव माप सीमा: 0-100Pa माप सटीकता: ≤±3Pa

वायु प्रवाह: 0-50m3/मिनट माप सटीकता: ≤±0.5 m3/मिनट

दहन गैस स्रोत: प्रोपेन, द्रवीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस टैंक क्षमता: 50 किग्रा×6

नमूने की बैकफ़ायर सतह की विकिरणित गर्मी माप सीमा: 0~10W/cm2;

भट्ठी दबाव माप सीमा: 15Pa±5Pa;

परीक्षण तापमान: प्रोग्राम तापमान 15 मिनट कमरे का तापमान ~ 718°C,

30 मिनट कमरे का तापमान ~ 821°C, 60 मिनट कमरे का तापमान ~ 925°C,

90 मिनट कमरे का तापमान ~ 986°C; 120 मिनट कमरे का तापमान ~ 1029°C;

180 मिनट कमरे का तापमान ~ 1115°C, 240 मिनट कमरे का तापमान ~ 1150°C;

तापमान संवेदक: भट्ठी में: 9 बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन K-मूल्य थर्मोकपल, सटीकता स्तर: वर्ग II

बैकफ़ायर: 29 बख्तरबंद निकेल-क्रोमियम-निकेल-सिलिकॉन K-वैल्यू थर्मोकपल, सटीकता वर्ग: वर्ग II

समय सीमा: 0-240 मिनट समय सटीकता: <±1s

नमूना आकार: (विशेष विनिर्देश उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)

उपकरण का उपयोग योग्य क्षेत्र: लंबाई × चौड़ाई × ऊंचाई (3.8 × 2.4 × 4.5) मीटर;

उपकरण का वजन: 4500 किलोग्राम (परीक्षण भट्ठी को साइट पर स्थापित करने की आवश्यकता है);

गैसीकरण प्रणाली: 150 किग्रा/घंटा (वैकल्पिक).

ISO 9705:2003 एक छोटे से कमरे के कोने वाले हिस्से में होने वाली आग के अनुकरण के लिए एक परीक्षण विधि निर्दिष्ट करता है, जो आग के विकास पर सतह के उत्पादों के प्रभाव का मूल्यांकन करने के लिए एक मानक प्रज्वलन स्रोत का उपयोग करता है, जो एक मानक प्रज्वलन स्रोत के तहत होने वाली आग के प्रज्वलन से लेकर जलने तक के डेटा प्रदान करता है; ISO 9705:2003 कमरे के अंदर और बाहर विभिन्न माप तकनीकों का भी वर्णन करता है। इस खंड में ISO 9705 परीक्षण संभावित उपयोगकर्ताओं के लिए पृष्ठभूमि जानकारी और सहायता प्रदान करते हैं। यह उपयोगकर्ता को प्रज्वलन स्रोत के परीक्षण, कमरे में बर्नर के ताप प्रवाह, आग में कमरे के ताप संतुलन, उत्पन्न होने वाले धुएं और जहरीली गैसों के प्रकार और इन परीक्षणों के अनुकरण परिणामों पर तकनीकी जानकारी प्रदान करता है।

इस परीक्षण पद्धति का उपयोग चीन की परीक्षण पद्धति में भी किया जाता है, तथा विकसित मानक GB 20286 परिशिष्ट B और परिशिष्ट C है।

शिकायत के साथ:आईएसओ 9705, एनएफपीए 266, जीबी20286 अनुलग्नक बी और अनुलग्नक सी, आदि

तकनीकी मापदंड:

1. 19 इंच का उपकरण रैक, जिसमें ऑक्सीजन, कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं

2. ऑक्सीजन विश्लेषक एक ऑक्सीजन विश्लेषक है जो गैस में ऑक्सीजन सांद्रता का पता लगाने के लिए पैरामैग्नेटिक दबाव के परिवर्तन को मापने की विधि का उपयोग करता है। प्रतिक्रिया समय (T90) 3.5 सेकंड, आंतरिक संकेत प्रसंस्करण समय < 1 सेकंड, दबाव सेंसर (आंतरिक) 50 ~ 200 kPa, शून्य बहाव < नामप्लेट पर न्यूनतम माप सीमा का 0.5% / महीना, मापा मूल्य बहाव का 0.5% / महीना < वर्तमान माप सीमा, पुनरावृत्ति त्रुटि < वर्तमान माप सीमा का 1%, न्यूनतम पता लगाने की सीमा का 1%, रैखिकता त्रुटि < वर्तमान माप सीमा का 1%

3. कार्बन डाइऑक्साइड विश्लेषक और कार्बन मोनोऑक्साइड विश्लेषक गैर-विभेदित अवरक्त प्रकार के होते हैं, और सिद्धांत इस तथ्य पर आधारित है कि गैस अणुओं में एक विशिष्ट अवरक्त अवशोषण बैंड होता है, और एकल-बीम वैकल्पिक अवरक्त विश्लेषण विधि को अपनाया जाता है। न्यूनतम पता लगाने की सीमा वर्तमान माप सीमा का 1% है, रैखिकता त्रुटि माप पूर्ण पैमाने का ±1% है <जब अधिकतम सीमा अधिकतम सीमा में होती है, तो दोहराव नामपट्टिका पर न्यूनतम सीमा का <±1% होता है, और प्रतिक्रिया समय (T90 समय) नमूना गैस प्रवाह का लगभग 1.2 L/min होता है<30 सेकंड

4. ऑक्सीजन विश्लेषक की सीमा 0-25% है, कार्बन डाइऑक्साइड विश्लेषक की सीमा 0-10% है, और कार्बन मोनोऑक्साइड विश्लेषक की सीमा 0-1% है

5. तापमान नियंत्रक का उपयोग ठंडे जाल को नियंत्रित करने के लिए किया जाता है, और परीक्षण की गैस शोधन प्रक्रिया के दौरान पानी को पूरी तरह से हटा दिया जाता है

6. गैस सैंपलिंग के लिए डबल-हेड पंप दहन के दौरान उत्पन्न गैस के नमूनों को लगभग 30 मीटर दूर विश्लेषक तक स्थानांतरित कर सकता है

7. डाटा अधिग्रहण प्रणाली (संचालन और नियंत्रण प्रक्रिया सहित)

8. अधिग्रहण बोर्ड 16-बिट विस्तृत लाभ रेंज, एनालॉग और डिजिटल I/O बोर्ड को अपनाता है

9. थर्मोकपल प्रकार: K प्रकार, रेंज: परिवेश तापमान ~ 1500 डिग्री सेल्सियस।

10. डेटा अधिग्रहण प्रणाली डेटा लॉगर्स या फ़ील्ड पॉइंटर्स की स्थापना और सक्रियण के माध्यम से डेटा एकत्र कर सकती है

11. डाटा अधिग्रहण प्रणाली निम्नलिखित भागों से बनी है:

बिट थर्मोकपल इनपुट मॉड्यूल, 16-बिट एनालॉग इनपुट मॉड्यूल, डिजिटल इनपुट/आउटपुट मॉड्यूल, 12-बिट एनालॉग आउटपुट मॉड्यूल, 4 और 8-स्लॉट बेस प्लेट, कनेक्शन बेस, नेटवर्क मॉड्यूल, पावर सप्लाई 24 वोल्ट 5A डीसी यूनिवर्सल पावर इनपुट, डेटा अधिग्रहण कंप्यूटर, प्रिंटर
