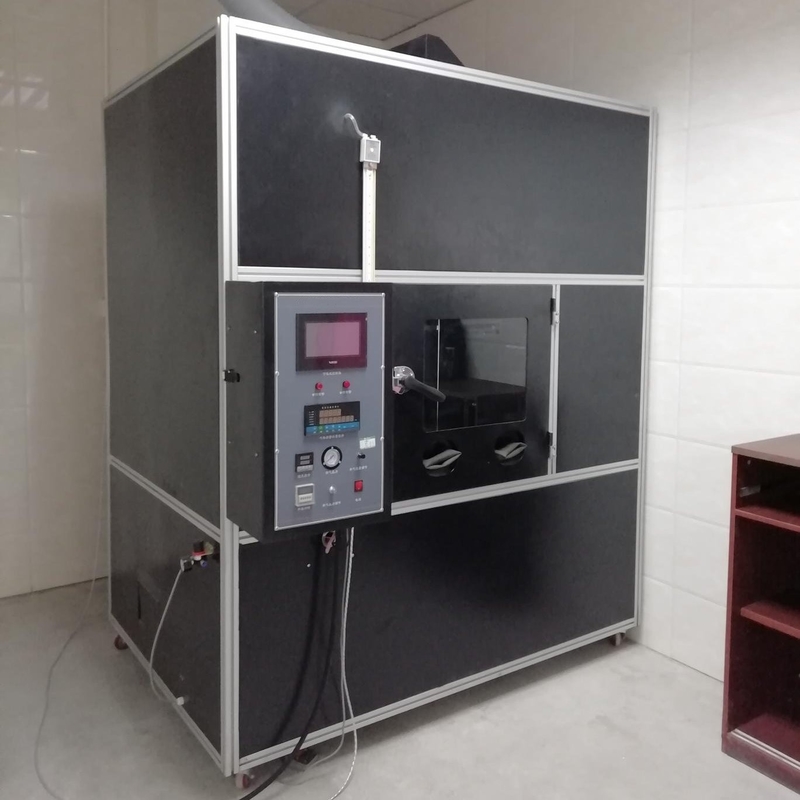

UL1581 दहन परीक्षण मशीन ऊर्ध्वाधर क्षैतिज दहन परीक्षण कक्ष बड़ा दहन कक्ष

DX8382 बड़ा दहन कक्ष/UL1581 दहन परीक्षण मशीन/ऊर्ध्वाधर क्षैतिज दहन परीक्षण कक्ष

मानकों के अनुरूपः

हम उत्पादन के लिए UL1581 अनुभाग 1080.1-1080.14 मानक का सख्ती से पालन करते हैं और गुआंगज़ौ मीहुआ UL कंपनी द्वारा मान्यता प्राप्त है,जो VW-1 (V-एर्टीकल स्पेसिफिक) फ्लेम टेस्ट के दहन परीक्षण मानक को पूरा करता है. UL1581, UL13, UL444, और UL1655 के VW-1 परीक्षण मानकों के साथ-साथ CSA के FT-1 और FT-2 परीक्षण मानकों के लिए लागू। आर्थिक रूप से लागू और तार और केबल उद्योग में व्यापक रूप से उपयोग किया जाता है।

परीक्षण विधिः

लौ की ऊंचाई समायोजित करें, नमूने के नीचे लौ के शीर्ष रखें, 15 सेकंड के लिए जल, 15 सेकंड के लिए बुझाने, 5 बार दोहराएं और नमूने की जलती स्थिति की जाँच करें।बुझाने का समय, और पुनरावृत्ति की संख्या निर्धारित की जा सकती है, और इसे स्वचालित रूप से संचालित किया जा सकता है।

पैरामीटर विवरणः

पूरा प्रयोग 4.32 घन मीटर की मात्रा के साथ एक सील प्रयोगशाला में किया गया।

1, दहन कक्षः

(1) प्रभावी स्थानः 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 1.8 मीटर (ऊंचाई)

(2) सीमा आयाम: 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 2.5 मीटर (ऊंचाई)

(3) सामग्रीः

बाहरी: चौकोर स्टील फ्रेम संरचना, 1.5 मिमी मोटी स्टील प्लेट गहरी हरी पेंट के साथ विद्युत रूप से बेक्ड;

आंतरिक: इलेक्ट्रोस्टैटिक बेक्ड ब्लैक पेंट।

(4) अवलोकन खिड़की:

दो बाएँ और दाएँ स्लाइडिंग खिड़कियाँ; अवलोकन खिड़की टेम्पर्ड ग्लास से बनी है;

SUS304 स्टेनलेस स्टील के किनारे से घिरा हुआ;

आकारः 730 मिमी (ऊंचाई) * 420 मिमी (चौड़ाई)

(5) परिचालन विन्डो: कुल 4

आंतरिक स्थान का आकारःф150 मिमी;

परिधीय: 3.0 मिमी स्टेनलेस स्टील के किनारे से बना;

600 मिमी की लंबाई के साथ लंबे हाथ के चमड़े के दस्ताने के रूप में सील;

कुल परिधीय आयाम:ф220 मिमी।

(6) निकास प्रणालीः

दो सर्पिल निकास पंखे;

सील पुश-ट्रैक प्लेट 2.0 मिमी स्टेनलेस स्टील से बना है;

दोनों ओर स्लाइडिंग रिव्स हैं;

रिमोट कंट्रोल ऑपरेशन उपकरणों का एक सेट: a. दो स्टील खींच रस्सियों का उपयोग करना. b. दो सेट पली

(7) वायु प्रवेशः कुल 4

आकारःф160 मिमी;

सीलिंग पुश-ट्रैक प्लेट 2.0 मिमी स्टेनलेस स्टील प्लेट से बना है;

दोनों तरफ स्लाइडिंग ग्रूव हैं।

(8) निचला फिक्सिंग ब्रैकेटः

आयामः 2.4 मीटर (लंबाई) × 1 मीटर (चौड़ाई) × 0.7 मीटर (ऊंचाई);

60 मिमी × 60 मिमी × 4 मिमी कोण का लोहा, अंधेरे हरे रंग के पेंट के साथ इलेक्ट्रोस्टैटिक रूप से पकाया;

पांव की पोलीः लॉक के साथ छह, चार पोली।

9. प्रकाश उपकरण: एक धुंध विरोधी और धुआं विरोधी गोल दीपक का प्रयोग किया जाता है।

2, नियंत्रण खंड

(1) एक दहन संकेतक

(2) दहन सेटिंगः 0 से 99.99 सेकंड तक कोई भी सेटिंग

एक (3) बंद करने का संकेत

(4) बंद करने की सेटिंगः 0 से 99.99 सेकंड तक की कोई भी सेटिंग

(5) दहन संख्याः 0-999999 बार, मनमाने ढंग से सेट

पूर्ण स्वचालित, दहन, बंद और गिनती कार्यों से सुसज्जित

(7) ऊर्ध्वाधर/ क्षैतिज रूपांतरण कार्य से सुसज्जित

(८) स्वतः प्रज्वलन कार्य से सुसज्जित

(9) मैनुअल/ऑटोमैटिक स्विचिंग फ़ंक्शन से लैस

(10) उच्च दबाव प्रज्वलन विधि का उपयोग करके प्रज्वलित करें

प्रयोगात्मक भाग को विमानन प्लग का उपयोग करके नियंत्रण से जोड़ा जाता है, जो बहुत निकट संपर्क में होते हैं।

3प्रयोगात्मक अनुभाग

(1) नोजल:

(2) कोण 20 डिग्री है

एक (3) आंतरिक लौ विनियमन वाल्व

(4) एक बाहरी लौ विनियमन वाल्व

(5) एक आंतरिक लौ संपर्क बिंदु अंकन शासक

(6) एक निम्न ध्वज चिह्नित करने वाला शासक

(7) एक परीक्षण लंबाई शासक

(8) एक लौ मापने वाला यंत्र

(9) परीक्षण उपकरण: a. सामग्रीः स्टील प्लेट, बारीक प्रसंस्करण और चित्रित. b. रंगः शुद्ध काला

(10) परीक्षण बॉक्स SUS304 स्टेनलेस स्टील से बना है और बारीकी से संसाधित है

(11) परीक्षण स्टैंड का नीचेः

a. दो 2.0 मिमी स्टील की प्लेटें।

आकारः 700 मिमी (लंबाई) × 450 मिमी (चौड़ाई)

रंगः इलेक्ट्रोस्टैटिक बेक्ड ब्लैक पेंट

(12) ऊर्ध्वाधर और क्षैतिज परीक्षणों का स्वतंत्र डिजाइन

(13) परीक्षण बॉक्स में एक लंबी आर्म धक्का छड़ी जोड़ें

(14) तीन क्षैतिज दहन के निशान।

4वायु स्रोत नियंत्रणः

(1) गैसः मीथेन (उपयोगकर्ता द्वारा प्रदान) का उपयोग करने की सिफारिश की जाती है

(2) प्रवाह मीटर: 1 (यूनाइटेड स्टेट्स से ड्वायर VA20430 मॉडल)

(3) यू के आकार का ट्यूब प्रेशर गेज: 1 टुकड़ा (यूनाइटेड स्टेट्स में Dwyer Company 1230-36 प्रकार)

(4) एक गैस टी जोड़

(5) श्वसन पथ: उच्च दबाव वाली श्वसन पथ
