तार और केबल धुआं घनत्व परीक्षण उपकरण मुख्य रूप से केबलों द्वारा जारी धुआं की सांद्रता निर्धारित करने के लिए प्रयोग किया जाता है

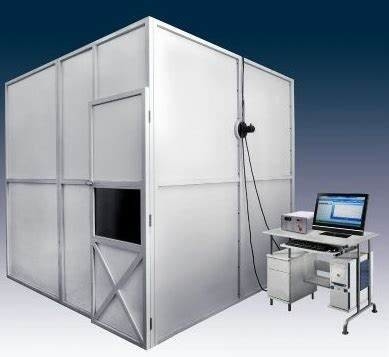

DX8330Wधुआं घनत्व परीक्षणउपकरण

आवेदन का दायरा:मुख्य रूप से विशिष्ट परिस्थितियों में दहन के दौरान केबलों और ऑप्टिकल केबलों द्वारा जारी धुएं की एकाग्रता निर्धारित करने के लिए प्रयोग किया जाता है।

मानकों का अनुपालन:GB/T17651.1-1998 और IEC61034-1-2 "विशेष दहन स्थितियों में केबलों और ऑप्टिकल केबलों के धुएं के घनत्व के माप" परीक्षण मानकों की आवश्यकताओं को पूरा करें।

मुख्य विशेषताएं:इस परीक्षण मशीन में यांत्रिक, ऑप्टिकल और इलेक्ट्रॉनिक पहलुओं में पेशेवर ज्ञान शामिल है। यह यांत्रिक और ऑप्टोइलेक्ट्रॉनिक प्रौद्योगिकी का एक एकीकृत उत्पाद है,उचित संरचना जैसे लाभों के साथ, स्थिर प्रदर्शन, और आसान संचालन; विंडोज एक्सपी ऑपरेटिंग इंटरफ़ेस, लैबवीव शैली, और व्यापक सुरक्षा तंत्र। परीक्षण अवधि के दौरान,माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और एक सही वक्र गतिशील रूप से तैयार किया जाता हैडेटा को स्थायी रूप से सहेजा, पुनर्प्राप्त और मुद्रित किया जा सकता है और रिपोर्ट सीधे मुद्रित की जा सकती है।

सिद्धांत:विशेष परिस्थितियों में जलती हुई केबलों या ऑप्टिकल केबलों के लिए धुएं के घनत्व के ऑप्टिकल माप प्रणाली में एक प्रकाश स्रोत, एक सिलिकॉन फोटोसेल रिसीवर और एक कंप्यूटर प्रणाली होती है।प्रकाश स्रोत द्वारा उत्पन्न प्रकाश 3m × 3m × 3m धुआं घनत्व प्रयोगशाला के माध्यम से गुजरता है 1 के व्यास के साथ प्रकाश की एक समान बीम बनाता है.5m±0.1m प्रकाश स्रोत के विपरीत दीवार पर, और बीम के केंद्र में स्थापित एक फोटोसेल प्रकाश स्रोत से बीम की तीव्रता का पता लगाता है।जब केबलों या ऑप्टिकल केबलों के जलने के कारण दहन कक्ष में बड़ी मात्रा में धुआं उत्पन्न होता है, धुआं फोटोइलेक्ट्रिक ऊर्जा का एक हिस्सा अवशोषित करता है, सिलिकॉन फोटोसेल की बीम तीव्रता को कमजोर करता है।प्रारंभिक 100% के सापेक्ष रैखिक प्रतिक्रिया के साथ पारगम्यता Tt की गणना की जा सकती है.

दहन कक्षःपूरे घन दहन कक्ष को SUS304 1.5 मिमी मोटी स्टेनलेस स्टील का उपयोग करके एक वर्ग ब्रैकेट पर तय किया गया है।

दहन कक्ष का आकारः3M x 3M x 3M, कुल मिलाकर 27 घन मीटर। यह एक ईंट दीवार संरचना या एक स्टील प्लेट संरचना हो सकती है, ग्राहक द्वारा चुना जाता है;

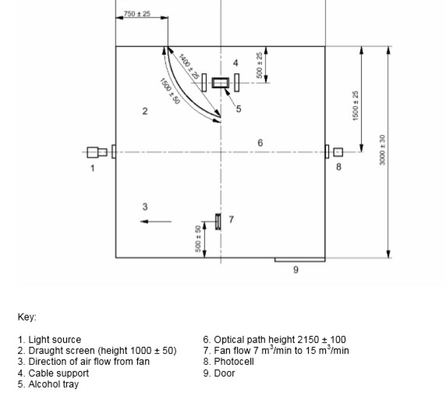

उपकरण संरचनाःसामने एक कांच का अवलोकन खिड़की है, और एक पारदर्शी सील खिड़की का आकार 100 मिमी x 100 मिमी दोनों पक्षों पर विपरीत दीवारों पर स्थापित है,क्षैतिज प्रकाश मापने के उपकरण के प्रकाश किरण के माध्यम से गुजरने की अनुमति देता है. सीलिंग विंडो के केंद्र की ऊंचाई जमीन से 2150 मिमी है। नीचे कई वेंटिलेशन छेद हैं, जिनमें 100x500 मिमी (50 वर्ग सेंटीमीटर) के वेंटिलेशन छेद हैं।नीचे छह पहियों से लैस है और छह रोलर्स के शीर्ष निकास प्रशंसकों से लैस है.

ऑप्टिकल माप प्रणाली:

प्रकाश स्रोतः आयातित क्वार्ट्ज हलोजन लैंप, नाममात्र शक्तिः 100W, नाममात्र वोल्टेजः 12V, नाममात्र प्रकाश वापसीः 2000-3000Lm

रिसीवरःयह एक सिलिकॉन फोटोसेल है जिसमें 0% की प्रकाश पारगम्यता है, जो प्रकाश के माध्यम से गुजरने का संकेत नहीं देती है, और 100% की प्रकाश पारगम्यता है जो बिना किसी बाधा के पूर्ण प्रकाश के माध्यम से गुजरती है।वर्णक्रमीय प्रतिक्रिया को प्रकाश पर अंतर्राष्ट्रीय समिति (सीआईई) वर्णक्रमीय फोटोमीटर से मेल खाता है.

स्थापनाः150 लंबाई के पाइप के एक छोर पर दूसरी छोर पर धूलरोधी खिड़की के साथ स्थापित करें। पाइप की आंतरिक दीवार चमकदार काला और प्रतिबिंब विरोधी है।

0 प्रतिशत प्रकाश पारगम्यता से संकेत मिलता है कि कोई प्रकाश नहीं गुजरता है, जबकि 100% प्रकाश पारगम्यता से संकेत मिलता है कि बिना किसी बाधा के पूर्ण प्रकाश गुजरता है।

मानक इग्निशन स्रोतः इग्निशन स्रोत 1.0L अल्कोहल है। विन्यासः इथेनॉल 90%, मेथनॉल 4%, पानी 6%

अल्कोहल ट्रे (दहन नाव): स्टेनलेस स्टील से बना 1.0mm की मोटाई के साथ, 210x110mm की निचली सतह के साथ, 240x140mm की ऊपरी सतह के साथ, और 80mm की ऊंचाई के साथ,

स्थापना की स्थितिः शराब ट्रे की ऊंचाई जमीन से 100 मिमी है, जिससे वायु परिसंचरण की अनुमति मिलती है।

धुएं का मिश्रण:दहन कक्ष में धुएं को समान रूप से वितरित करने के लिए एक डेस्कटॉप पंखे का उपयोग करना। पंखे की शाफ्ट जमीन से 250 मिमी ऊपर, दीवार से 500 मिमी ऊपर है, और हवा की मात्रा 7 घन मीटर प्रति मिनट है।प्रयोग के दौरान, हवा को एक पंखे द्वारा क्षैतिज रूप से उड़ाया गया था।

रिक्त परीक्षण:इसका उद्देश्य दहन कक्ष के अंदर के तापमान को निर्धारित तापमान तक पहुँचने के लिए समायोजित करना और दहन कक्ष में 25 ± 5 °C के तापमान तक पहुंचने के लिए अल्कोहल लैंप को जलाना है।

तापमान मापने वाला यंत्र:एक तापमान सेंसर जमीन से 1.5 मीटर और दरवाजे के अंदर की दीवार से 0.5 मीटर की ऊंचाई पर स्थापित है। प्रयोगशाला में तापमान की निगरानी करें।

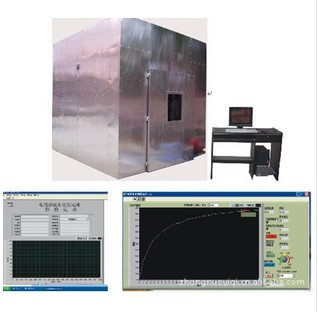

आकस्मिक सामान:जिसमें एक सेट ट्रांसमिटेंस माप सॉफ्टवेयर शामिल है जो वक्रों और रिपोर्टों का उत्पादन कर सकता है। चित्र 1 और 2 देखें।

जिसमें एक कंप्यूटर और एक प्रिंटर शामिल है: कंप्यूटर निम्नानुसार लेनोवो ब्रांड से सुसज्जित हैः सीपीयू: E4300 मुख्य बोर्डः Asus P5KPL मेमोरीः किंगस्टन 2G; हार्ड डिस्क 160G डिस्प्लेः 15 इंच एलसीडी ड्राइव:सैमसंग डीवीडी; स्टेनलेस स्टील धुआं निकास प्रणाली सहित (प्रबल धुआं निकास और विद्युत स्विच नियंत्रण का उपयोग करके जैसा कि चित्र में दिखाया गया है)

प्रयोगशाला में इस उपकरण को रखने के लिए अनुशंसित आरक्षित आयामः ऊंचाई 4.5M x गहराई 4MX लंबाई 6m

प्रयोगशाला कक्ष तापमान की आवश्यकताः 25±5°C

पर्यावरणीय उपयोग की शर्तेंः सपाट जमीन, अच्छी वेंटिलेशन, ज्वलनशील, विस्फोटक, संक्षारक गैसों और धूल से मुक्त; निकटवर्ती कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है;उपकरण के चारों ओर उचित रखरखाव स्थान छोड़ दें.

तापमानः 5°C~30°C.

वायु दबावः 86-106kPa।

बिजली की आपूर्तिः AC220V/50HZ.

वोल्टेज की अनुमेय उतार-चढ़ाव सीमाः 380V ± 10%.

आवृत्ति की अनुमेय उतार-चढ़ाव सीमाः 50 हर्ट्ज ± 1%

उपयोगकर्ताओं को स्थापना स्थल पर उपकरण के लिए उपयुक्त क्षमता वाले वायु और बिजली स्विचों को कॉन्फ़िगर करना आवश्यक है।और यह स्विच स्वतंत्र और इस उपकरण के उपयोग के लिए समर्पित होना चाहिए.

जब उपकरण काम नहीं कर रहा हो तो परिवेश का तापमान 0-45°C के भीतर रखा जाना चाहिए।

1ऑप्टिकल मापने की यंत्र:

A. प्रकाश स्रोत के साथ आयातित क्वार्ट्ज हलोजन दीपकः नाममात्र शक्तिः 100W, नाममात्र वोल्टेजः 12V, नाममात्र प्रकाश वापसीः 2000-2000-

3000Lm

B. रिसीवर: यह एक सिलिकॉन फोटोसेल है जिसमें 0% प्रकाश पारगम्यता है, जो प्रकाश के गुजरने का संकेत नहीं देती है।और 100% की प्रकाश पारगम्यता जो बिना किसी बाधा के पूर्ण प्रकाश के गुजरने का संकेत देती है.

2मानक इग्निशन स्रोतः

A. इग्निशन स्रोत 1.0L शराब है

B. अल्कोहल ट्रेः स्टेनलेस स्टील से बना, 210110 मिमी की निचली सतह, 240140 मिमी की ऊपरी सतह और क्वार्ट्ज ग्लास की 80 मिमी की ऊंचाई के साथ,

3धुएं का मिश्रणः दहन कक्ष में धुएं को समान रूप से वितरित करने के लिए एक डेस्कटॉप पंखे का उपयोग करना।

4. रिक्त परीक्षणः दहन कक्ष में 25 ± 5 °C का तापमान प्राप्त करने के लिए अल्कोहल लैंप को जलाना।

5तापमान मापने वाला यंत्र: एक तापमान सेंसर जमीन से 1.5 मीटर और दरवाजे के अंदर की दीवार से 0.5 मीटर की ऊंचाई पर स्थापित किया जाता है।

6इसमें पारगम्यता माप सॉफ्टवेयर का एक सेट शामिल है, जो वक्रों और रिपोर्टों का उत्पादन कर सकता है।

7एक कंप्यूटर सहित (स्वयं प्रदान प्रिंटर)
