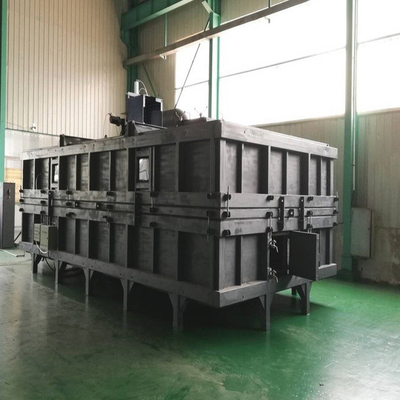

DX8785 छत प्रणाली हवा प्रतिरोध परीक्षण मशीन, छत हवा प्रतिरोध परीक्षण उपकरण

DX8785आरओफिंग सिस्टम हवा प्रतिरोध परीक्षण मशीन, छत हवा प्रतिरोध परीक्षण उपकरण

[परीक्षण आइटम]स्थिर छत हवा प्रतिरोध परीक्षण, गतिशील छत हवा प्रतिरोध परीक्षण, धातु छत हवा प्रतिरोध उठाने परीक्षण, धातु छत भौतिक गुण।
[लागू मानक]
GB/T 31543 "एक परत झिल्ली छत प्रणाली की हवा प्रतिरोध के लिए परीक्षण विधि", JGJ 255 "प्रकाश छत और धातु छत के लिए तकनीकी विनिर्देश",GB50896 "प्रोफाइल धातु शीट इंजीनियरिंग के अनुप्रयोग के लिए तकनीकी विनिर्देश", जीबी 12952 "पीवीसी वाटरप्रूफिंग झिल्ली", एफएम 4471 "क्लास I प्लेट छत के लिए प्रमाणन मानक", एएनएसआई एफएम 4474 "सकारात्मक/नकारात्मक दबाव विधि द्वारा अनुकरणीय छत प्रणाली के लिए हवा प्रतिरोध परीक्षण",ETAG006: यांत्रिक रूप से फिक्स्ड फ्लेक्सिबल रूफ वाटरप्रूफिंग झिल्ली प्रणालियों के लिए यूरोपीय तकनीकी प्रमाणन दिशानिर्देश>
[तकनीकी मापदंड]
● हवा के दबाव नियंत्रण सीमाः -10000Pa~10000Pa, सटीकताः 0.5%
● वायु प्रवाह परीक्षण सीमाः 0~360m3/h, सटीकताः 2.5%
● जल प्रवाह परीक्षण सीमाः 0~6500L/h (वैकल्पिक), सटीकताः ग्रेड2.5
● विस्थापन परीक्षण सीमाः 0~80 मिमी, सटीकताः ग्रेड 0.1
● दबाव नाड़ी प्रक्रिया समय नियंत्रण विचलनः बढ़ावाः 0.7 ~ 1.0s, निरंतरः 2 ~ 3s, बकः ≥ 4s
● चक्रों की संख्याः मनमाने ढंग से सेट की जा सकती है, और आवृत्ति नियंत्रण की सटीकता 100% है
● अधिकतम नमूना आकारः 7300×3700 मिमी
● अधिकतम नकारात्मक हवा भार का डिजाइन मूल्य मनमाने ढंग से निर्धारित किया जा सकता है, और दबाव प्रक्रिया की डिफ़ॉल्ट विधि मानक विधि है,और दबाव प्रक्रिया कार्यक्रम के विस्तार आवश्यकताओं को भी कृत्रिम रूप से अनुकूलित किया जा सकता है.
● बिजली आपूर्ति आवश्यकताएंः AC 380V, 65kW
● फर्श की जगहः लंबाई × चौड़ाई × ऊंचाई = 10500 × 6500 × 4800 मिमी

धातु छत हवा के दबाव प्रतिरोध परीक्षण मशीन
मानक:
जीबी/टी 15227-2007
जीबी/टी 34555-2017
गुआंग्डोंग प्रांतीय मानक DBJ/T 15-148-2018 "मजबूत हवाओं के लिए प्रवण क्षेत्रों में धातु छत के लिए तकनीकी नियम"
कनाडाई मानक A123.21-04 "यांत्रिक रूप से संलग्न झिल्ली_छत प्रणालियों के गतिशील हवा के प्रतिरोध के लिए मानक परीक्षण विधि"
ऑस्ट्रेलियाई मानक AS 4040.3-2018 "शीट छत और दीवारों के आवरण का परीक्षण करने के तरीके विधि 3: चक्रवात क्षेत्रों के लिए हवा के दबाव के प्रतिरोध"
पतली छत और दीवार के आवरण के लिए परीक्षण विधियाँ भाग 3: तूफान क्षेत्रों में हवा के दबाव के प्रतिरोध
तर्क:
दो स्थिर दबाव बक्से अपनाए जाते हैं, और धातु की छत बीच में सैंडविच है;स्वतंत्र दबाव उत्पादन हवा स्रोत और पाइपलाइन प्रणाली और जलमार्ग प्रणाली के साथ कनेक्ट करके, मुख्य कार्य भवन की धातु छत की हवा की tightness और पानी की tightness के प्रदर्शन परीक्षण के साथ ही स्थैतिक हवा भार और गतिशील हवा भार प्रदर्शन को पूरा करना है,और धातु छत संरचना के अंदर प्रत्येक परत के वास्तविक समय हवा के दबाव की निगरानी पूरा.
मुख्य विशेषताएं:
समकालीन उन्नत औद्योगिक कंप्यूटर वितरित नियंत्रण प्रौद्योगिकी (डीसीएस), प्रशंसक एसी आवृत्ति रूपांतरण गति विनियमन प्रौद्योगिकी को अपनाना और एकीकृत करना।बुद्धिमान साधन संचार प्रौद्योगिकी, बुद्धिमान वाल्व ड्राइव प्रौद्योगिकी, कंप्यूटर स्वचालित नियंत्रण प्रौद्योगिकी, ग्राफिक्स प्रौद्योगिकी, वास्तविक समय डेटाबेस प्रौद्योगिकी;
कंप्यूटर निगरानी सॉफ्टवेयर प्रणाली में गतिशील और यथार्थवादी ग्राफिक डिस्प्ले, सुचारू और सटीक प्रक्रिया नियंत्रण, समृद्ध डेटा क्वेरी और प्रिंटिंग और अनुकूल मानव-मशीन संवाद है।
इसमें सटीक डेटा, स्वचालित नियंत्रण, सरल संचालन, स्थिरता और विश्वसनीयता और विफलताओं के बीच लंबे औसत समय की विशेषताएं हैं।
हवा के दबाव माप सीमाः
अधिकतम हवा दबाव सीमा (स्थिर/गतिशील): -15000Pa~15000Pa;
हवा की tightness परीक्षण हवा के दबाव माप सीमाः -1000Pa ~ 1000Pa;
दबाव सटीकता वर्गः वर्ग 0.5;
विस्थापन परीक्षण सीमाः 0~50/0~100;
विस्थापन परीक्षण सटीकताः ±0.1 मिमी;
नियंत्रण संकेतक:
1) हवा के दबाव प्रतिरोध का पता लगाना:
A. विकृति का पता लगानेः दबाव नियंत्रण के लक्ष्य मूल्य का ±1.5%;
प्रारंभिक दबाव और दोहराया दबाव का पता लगानेः दबाव नियंत्रण के लक्ष्य मूल्य का ±1.5%;
C. ग्रेडिंग और इंजीनियरिंग परीक्षणः दबाव नियंत्रण के लक्ष्य मूल्य का ± 2%;
2) उतार-चढ़ाव वाले हवा के दबाव का पता लगानाः दबाव नियंत्रण के लक्ष्य मूल्य का ± 2%;
निगरानी सॉफ्टवेयरः बुद्धिमान संचालन सॉफ्टवेयर के माध्यम से प्रयोगशाला में प्रत्येक भार डेटा के परिवर्तनों को सहज, कुशल और सुविधाजनक तरीके से प्रदर्शित और संसाधित किया जा सकता है।स्थिर भार के प्रत्येक चरण का वास्तविक विकृति मूल्य जब दबाव संतृप्त होता है, और प्रत्येक चरण के दबाव को शून्य करने पर शेष परिवर्तन मूल्य का निरीक्षण करने के लिए 2 पर क्लिक करें।
2. स्थैतिक दबाव बॉक्स पाइपलाइन से जुड़ा हुआ है

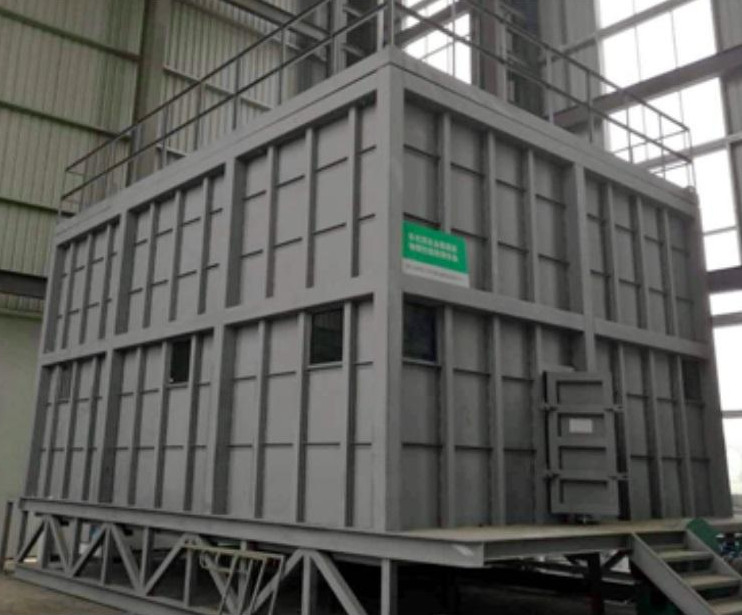

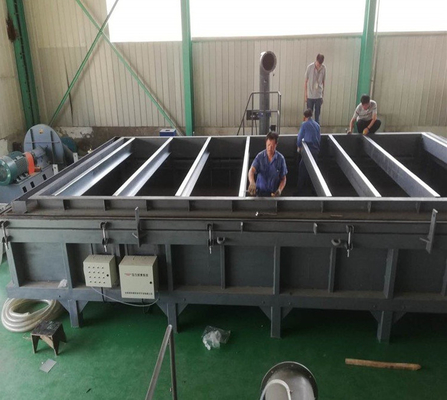

स्थिर दबाव बॉक्स दो ऊपरी और निचले बॉक्स से बना है, निचला बॉक्स एक सील बॉक्स है, जो जमीन पर स्थिर रूप से स्थापित है,और नमूने के फ्रेम को नमूने की स्थापना के लिए निचले आवरण पर रखा जाता है; ऊपरी बॉक्स खोला जाता है, उठाया और एक क्रेन के साथ हटाया जाता है, और निचला बॉक्स हवा पाइपलाइन से जुड़ा होता है,और ऊपरी बॉक्स को एक हटाने योग्य स्टील पाइप के साथ स्थिर वायु दबाव पाइपलाइन से जोड़ा जा सकता है;
3प्रणाली नियंत्रण सिद्धांत
यह औद्योगिक कंप्यूटर, पीएलसी प्रोग्राम करने योग्य नियंत्रक और बुद्धिमान उपकरण दो स्तर के कंप्यूटर वितरित निगरानी प्रणाली को अपनाता है,जिसमें पता लगाने की प्रक्रिया के स्वचालित नियंत्रण का कार्य है, पता लगाने के आंकड़ों का स्वचालित संग्रह, पता लगाने की रिपोर्टों का निर्माण और मुद्रण, और ऐतिहासिक डेटा क्वेरी।
4वायु दबाव संकेत अधिग्रहण
विभिन्न क्षमताओं के छह दबाव ट्रांसमीटरों का उपयोग किया जाता है, अर्थात्ः
1. ऊपरी स्थिर दबाव बॉक्स का दबाव मापें, 2 दबाव ट्रांसमीटर;
2. निचले स्थिर दबाव बॉक्स के दबाव को मापें, 1 दबाव ट्रांसमीटर;
3. नमूना की बाहरी सतह और आंतरिक परत के बीच दबाव को मापें, 2 दबाव ट्रांसमीटर;
4- हवा से भरा दबाव मापने के लिएः 1 दबाव ट्रांसमीटर;
उच्च और निम्न दबाव के तहत प्रेषक के दबाव डेटा और प्रतिक्रिया गति की सटीकता सुनिश्चित की जानी चाहिए, ताकि हवा के दबाव प्रयोगात्मक डेटा की सटीकता सुनिश्चित की जा सके।
5विरूपण और विस्थापन संकेतों का अधिग्रहण
पंद्रह विस्थापन सेंसरों का उपयोग किया जाता है, और 24-बिट डेटा अधिग्रहण उपकरण आरक्षित है, जिनमें शामिल हैंः
1) 0 से 50 मिमी की सीमा के 10 टुकड़े;
2) 0 से 100 मिमी की सीमा के 5 टुकड़े;
विस्थापन माप की सटीकता और स्थिरता को पर्याप्त रूप से बड़े विरूपण दायरे में गारंटी दी जा सकती है, ताकि हवा के दबाव विरूपण परीक्षण डेटा की सटीकता सुनिश्चित की जा सके।
6. पवन स्रोत और पवन दबाव उत्पादन और समायोजन
स्वतंत्र उच्च गति वाले केन्द्रापसारक पंखे को अपनाया जाता है, और उच्च शक्ति वाले केन्द्रापसारक पंखे को ऊपरी स्थिर दबाव बॉक्स से जोड़ा जाता है ताकि बड़े पारगम्य वायु प्रवाह के तहत समान हवा का दबाव प्रदान किया जा सके,और आउटलेट स्टेटिक दबाव ±15000Pa से कम नहीं है;
हवा के दबाव को समायोजित करने का न्यूनतम संकल्प 10Pa है, और हवा के दबाव का न्यूनतम संकल्प 10Pa है, और उपकरण को चालू होने पर बिजली ग्रिड पर कोई प्रभाव नहीं पड़ता है,कम शोर और कम कंपन के साथ, और 30 ~ 50% तक ऊर्जा बचा सकता है। डिवाइस में वाल्व एक्ट्यूएटर इलेक्ट्रिक सर्वो कंट्रोल तकनीक को अपनाता है, सिस्टम प्रदर्शन स्थिर, उच्च गति और नियंत्रण सटीकता उच्च है,जो परीक्षण उपकरण की तकनीकी आवश्यकताओं को पूरी तरह से पूरा करता है.
7. सकारात्मक और नकारात्मक दबाव रिवर्सिंग प्रणाली
उपकरण में एक अनूठा सकारात्मक और नकारात्मक दबाव रिवर्सिंग डिवाइस है, जो लचीला और विश्वसनीय है और हवा के दबाव के सकारात्मक और नकारात्मक दबाव रूपांतरण को महसूस करता है।
8. वायुरोधक और जलरोधक पता लगाने की प्रणाली
इस उपकरण में एक हवा-ताफ और पानी-ताफ पता लगाने की प्रणाली है, जो एक पानी पंप, एक पानी प्रवाह मीटर, एक पानी पाइपलाइन और एक नोजल से सुसज्जित है।वायुमापक और संबंधित मापने की लाइन धातु की छतों की हवा की tightness और पानी की tightness परीक्षण कर सकते हैं.
नोटः उपरोक्त विन्यास केवल संदर्भ के लिए है, यदि मॉडल में कोई परिवर्तन होता है, तो साइट की वास्तविक स्थिति को प्राथमिकता दी जानी चाहिए।
पर्दे की दीवार चार प्रदर्शन परीक्षणः
1. हवा के दबाव विकृति प्रदर्शन, वायु घुसपैठ प्रदर्शन, वर्षा जल घुसपैठ प्रदर्शन और विमान सामग्री विकृति प्रदर्शन;
2ग्लास पर्दे की दीवार का हवा के दबाव प्रतिरोध परीक्षणः इसका अर्थ है कि पर्दे की दीवार का सामान्य उपयोग कार्य बनाए रखने की क्षमता और उसके लंबवत हवा के भार के प्रभाव से कोई क्षति नहीं।
3ग्लास पर्दे की दीवार की वायुरोधक क्षमता परीक्षणः हवा को पर्दे की दीवार के माध्यम से गुजरने से रोकने के प्रदर्शन को संदर्भित करता है जब हवा के दबाव के प्रभाव में खुला हिस्सा बंद हो जाता है;
4. कांच की पर्दे की दीवार की जलरोधकता परीक्षणः जलरोधकता पर्दे की दीवार के उपयोग के कार्य और जीवन काल से संबंधित है, और इमारत के महत्व से संबंधित है,उपयोग का कार्य और स्थान की जलवायु स्थितियां, और 10 मिनट के औसत हवा के दबाव का उपयोग ग्रेडिंग के आधार के रूप में किया जाता है;
5. कांच के पर्दे की दीवार के समतल सामग्री के विरूपण प्रदर्शन का पता लगानेःयह इमारत के विभिन्न मंजिलों के सापेक्ष विस्थापन के कारण होने वाले अनुवर्ती विरूपण के कारण है जब इमारत को हवा के भार या भूकंप के अधीन किया जाता है;
