उत्पाद विवरण:
|
| मानक: | GB/T 7106-2019, GB/T 7106 | आवेदन की गुंजाइश: | वायुरोधकता, जलरोधकता और संपीड़न विरूपण प्रतिरोध के परीक्षण के लिए प्रयोग किया जाता है |
|---|---|---|---|
| हवा के दबाव का प्रतिरोध: स्थिर दबाव अंतर: | ≥±5000pa सटीकताः ≤2% | वायरलेस विस्थापन: | 0~50 मिमी विस्थापनः ±0.1 मिमी |
| हवा में जकड़न: | वायु प्रवाहः 0~300m3/h सटीकताः वायु प्रवाह≤3%; अंतर स्थैतिक दबाव≤2% | विद्युत आपूर्ति: | तीन चरण पांच तार AC380V 15KW |
| जल स्रोत आवश्यकताएँ: | ऊपरी और निचला पानी | ||
| प्रमुखता देना: | दरवाजे और खिड़कियां परीक्षण उपकरण,विंडोज तीन प्रदर्शन परीक्षण उपकरण |
||

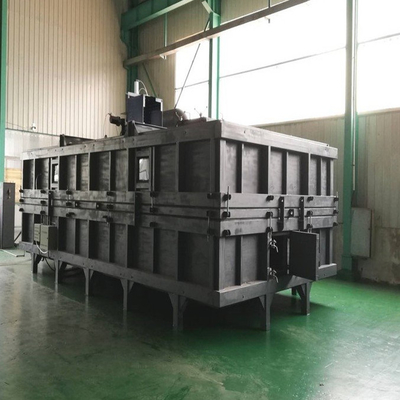

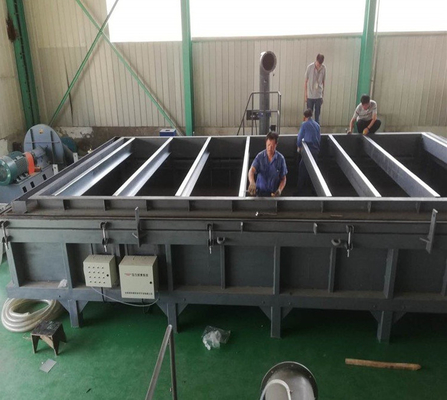

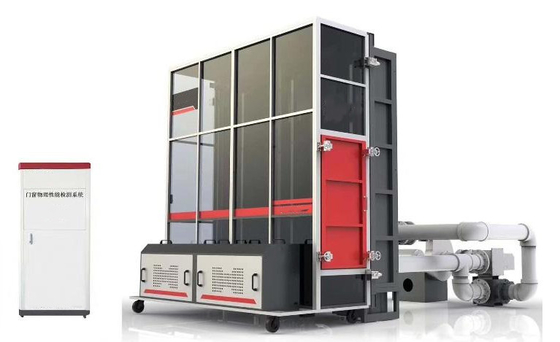

DX8685 दरवाजे और विंडोज तीन प्रदर्शन परीक्षण उपकरण
उपकरण का प्रयोग:इसका प्रयोग मुख्य रूप से भवन के दरवाजों और खिड़कियों की वायुरोधकता, जलरोधकता और संपीड़न विरूपण प्रतिरोध के परीक्षण के लिए किया जाता है।
मानक के अनुरूपःजीबी/टी 7106-2019 के अनुरूप "बिल्डिंग के बाहरी दरवाजों और खिड़कियों की वायुरोधकता, जलरोधकता और हवा के दबाव प्रतिरोध के लिए पता लगाने की विधि"।
तकनीकी मापदंडः
1 हवा के दबाव प्रतिरोधः स्थिर दबाव अंतरः ≥±5000pa सटीकताः ≤2%
वायरलेस विस्थापनः 0~50 मिमी विस्थापनः ±0.1 मिमी
2हवा की tightness: हवा का प्रवाहः 0 ~ 300m3/h सटीकताः हवा का प्रवाह ≤ 3%; अंतर स्थैतिक दबाव ≤ 2%
3. जलरोधक: स्थिर दबावः छिड़काव पानीः 0-2L/(m2*min) सटीकताः 2L/(m2*min)
अंतर स्थैतिक दबावः ≥700pa सटीकताः ≤2%
उतार-चढ़ाव दबावः पानी का आयतनः 2~3L/(m2*min) सटीकताः 3L/(m2*min) अवधिः 2s~6s
चक्रः ≥3s उतार-चढ़ाव दबावः ≤2% सटीकताः 3s~5s
4. बिजली की आपूर्तिः तीन चरण पांच तार AC380V 15KW जल स्रोत आवश्यकताएंः ऊपरी और निचले पानी
5वायु प्रवाह मापने के उपकरण की माप त्रुटि संकेतित मूल्य का 5% से कम है।
6अंतर दबाव मापने के उपकरण की माप त्रुटि संकेतित मूल्य के 2% से कम है।
7विस्थापन मापने वाले यंत्र की माप त्रुटि संकेतित मूल्य के 2% से कम है।
आवश्यकताएं:
1. दबाव बॉक्स (जीबी/टी7106-2019 के अनुरूप)
2. नमूना स्थापना प्रणाली (जीबी/टी7106-2019 के अनुरूप)
3. दबाव आपूर्ति प्रणाली (जीबी/टी7106-2019 के अनुरूप)
4. छिड़काव प्रणाली (जीबी/टी7106-2019 के अनुरूप)
5. माप प्रणाली (जीबी/टी7106-2019 के अनुरूप)
इस नए दरवाजे और खिड़की परीक्षण उपकरण के मानक GB/T7106-2019 (वायुरोधकता का पता लगाने की विधि,भवनों के बाहरी दरवाजों और खिड़कियों की जलरोधकता और हवा के दबाव प्रतिरोध) [परीक्षण वस्तु] का उपयोग दरवाजों और खिड़कियों के तीन भौतिक गुणों का पता लगाने के लिए किया जाता है, यानि हवा की tightness, पानी की tightness और हवा के दबाव प्रतिरोध।
[लागू मानक]जीबी/टी7106 "बिल्डिंग के बाहरी दरवाजों और खिड़कियों के हवा, पानी और हवा के दबाव के प्रतिरोध के लिए परीक्षण के तरीके"
[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, जो कि नमूनों के सरल क्लैंपिंग और परीक्षण के स्वचालित नियंत्रण की विशेषताओं है।
नए राष्ट्रीय मानक GB/T 7106-2019 के अनुसार दरवाजों और खिड़कियों के लिए तीन प्रदर्शन परीक्षण उपकरण का उपयोग हवा से बंद प्रदर्शन का पता लगाने के लिए किया जाता है।भवन के दरवाजे और खिड़कियों का जलरोधक प्रदर्शन और हवा के दबाव का प्रतिरोध, और प्रदर्शन मापदंडों को मापें।
उपकरण का परीक्षण कार्य वर्तमान परीक्षण मानक (जीबी/टी 7106-2008) और नए राष्ट्रीय मानक (जीबी/टी 7106-2019, लागू होने की तारीख 1 नवंबर) की परीक्षण आवश्यकताओं को पूरा करता है।2020) के साथ ही.
परिवर्तनीय आयतन बक्से बॉक्स का महत्वः
1यातायात प्रतिक्रिया दर में सुधार।
2प्रवाह नमूनाकरण की सटीकता में सुधार।
3यह निम्न दबाव ढाल की प्रवाह दर का परीक्षण करना संभव बनाता है।
वैरिएबल बकल बॉक्स तकनीक के फायदे:
1. प्रभावी रूप से बकल बॉक्स और स्थिर दबाव बॉक्स के बीच सील संपर्क अंतर की लंबाई को कम, बकल बॉक्स की पारगम्यता को इकट्ठा करने की क्षमता को बढ़ाएं,और बकसुआ बॉक्स के रिसाव की संभावना को कम.
2अधिकतम डिग्री नमूना के स्थैतिक दबाव बॉक्स के संपर्क क्षेत्र और बकल बॉक्स के आसपास के संपर्क क्षेत्र के बीच स्थिरता सुनिश्चित करती है,और गैर नमूना के आंशिक सील से होने वाली अतिरिक्त पारगम्यता से बचा जाता है.
3नई क्लैंपिंग विधि वास्तविक कार्य परिस्थितियों में नमूने के निर्माण और स्थापना विधि का अत्यधिक अनुकरण करती है, और तनाव प्रकार के विरूपण का उत्पादन नहीं करती है।
4पूर्ण मॉड्यूल सील विभाजन, अधिकांश बाजार व्यावहारिक अनुप्रयोग नमूनों के लिए उपयुक्त है।
2. मानक के अनुसार (पूरा करें)
GB/T 7106-2008 "बिल्डिंग के बाहरी दरवाजों और खिड़कियों के हवा, पानी और हवा के दबाव के प्रतिरोध के लिए वर्गीकरण और परीक्षण के तरीके"
जीबी/टी 7106-2019 "बिल्डिंग के बाहरी दरवाजों और खिड़कियों के वायुरोधक, जलरोधक और हवा के दबाव प्रतिरोध के लिए परीक्षण विधियां" 1 नवंबर, 2020 को लागू की जाएंगी।
GB/T3143-2015
3मुख्य तकनीकी मापदंड और विशेषताएंः
इमारतों की बाहरी खिड़कियों के लिए भौतिक प्रदर्शन परीक्षण उपकरण के लिए एक नया मानक
नए राष्ट्रीय मानक जीबी/टी 7106-2019 भवनों की बाहरी खिड़कियों के लिए भौतिक प्रदर्शन परीक्षण उपकरण
नए राष्ट्रीय मानक GB/T 7106-2019 दरवाजे और खिड़कियों के लिए तीन प्रदर्शन परीक्षण उपकरण
नई मानक इमारत बाहरी खिड़की भौतिक तीन प्रदर्शन परीक्षण उपकरण
